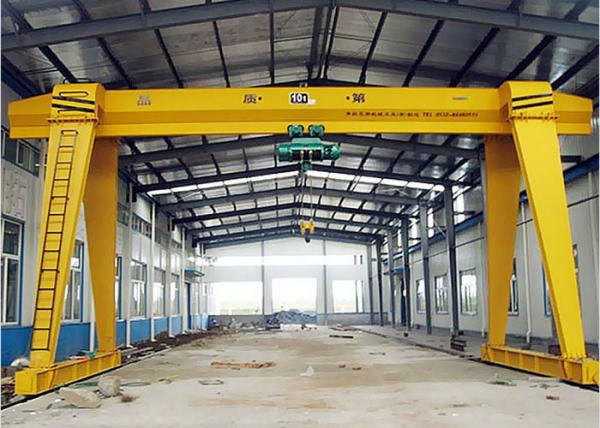

16ton ورشة عمل شعاع واحد رافعة جسرية مع عربة التحكم عن بعد اللاسلكية

ورشة عمل 16ton باستخدام رافعة جسرية أحادية الشعاع مع جهاز تحكم عن بعد لاسلكي

وصف:

الرافعة الجسرية هي نوع مختلف من الرافعة العلوية.إنها تستخدم بشكل أساسي لتحميل وتفريغ ساحات الشحن الخارجية ، وأحواض التخزين والبضائع السائبة.تتميز الرافعات الجسرية بخصائص الاستخدام العالي للموقع ، ونطاق التشغيل الكبير ، والقدرة على التكيف على نطاق واسع ، والتنوع القوي ، وتستخدم على نطاق واسع في ساحات شحن الموانئ.

يشبه هيكلها المعدني إطارًا على شكل باب ، ويتم تثبيت قدمين تحت شعاع المحمل الرئيسي ، والذي يمكن أن يمشي مباشرة على المسار على الأرض ، ويمكن أن يكون طرفي العارضة الرئيسية عبارة عن دعامة ناتئة.

1. آلية الرفع
- رافعة كهربائية بعارضة واحدة
-نوع MDG L: رافعة مثبتة على الجانب مع سلطعون
2. بوجي مدفوعة وشعاع نهاية الأرض
-عجلة ذات حواف مزورة
-شعاع مربع ملحوم جامد
-تخطيط مضغوط

3. الشواية الرئيسية والساقين
- العارضة الرئيسية و 4 أرجل من النوع الصندوقي الملحوم
-المواد: الكربون الصلب بجودة عالية من Q235B أو Q355B
- العارضة الرئيسية متصلة بمسامير القوة.
- فحص اللحام بالأشعة السينية أو الفحص بالموجات فوق الصوتية ؛
- تصميم انحراف 1/800 من الامتداد
4. التحكم
-مراقبة الكابينة
-مراقبة القيد
-تحكم لاسلكي
5. الأجزاء الكهربائية
-مصدر طاقة موصل
- جميع حركات الرافعة مستقلة ويمكن تشغيلها في وقت واحد.
-درجة الحماية IP55
- يتم وضع المكونات بطريقة سهلة الصيانة ، ويوفر التصميم الكامل حماية جيدة
- كابلات Festoon معلقة على سروج الكابلات ، مثبتة في عربات الكابلات ، تعمل في مسار C مجلفن.
6. الرسم
- الحماية من التآكل من خلال إزالة الصدأ عن طريق التفجير الميكانيكي بالرصاص Sa2.5
- طبقة أولى من طلاء ايبوكسي 30 ميكرون
- طبقة ثانية طلاء ايبوكسي 30 ميكرون
- طبقة ثالثة طلاء بولي يوريثين 40 ميكرون
- متوسط ​​السماكة: حوالي 100 ميكرون
-اللون: أحمر أو برتقالي حسب المتطلبات

المواصفات الفنية:

طلب:

يتم تطبيق مواصفات الرافعة الجسرية ذات العارضة الواحدة على نطاق واسع للقيام بأعمال التحميل والتفريغ في الهواء الطلق.مثل
كمنطقة مخزون المواد ومصنع الأسمنت وصناعة الجرانيت وصناعة البناء والصناعة الهندسية وما إلى ذلك.
