| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MH ، BMH ، MHL ، MDG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD2000-10000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 15-30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7.5-35 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية | Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 1-20 طن ، بحد أقصى 32 طن |
| اسم المنتج: | رافعة جسرية للسفر الأرضي | تطبيق: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-20 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية بعارضة سهلة التشغيل ، رافعة علوية بعارضة واحدة ، رافعة EOT ، رافعة علوية 7.5 طن |
| اكتب: | رافعة جسرية بعارضة واحدة ، رافعة علوية بعارضة واحدة ، رافعة علوية 10 طن | آلية الرفع: | رافعة كهربائية |
| سرعة الرفع: | 0 ~ 8 م / دقيقة | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | ZD141 رافعة جسرية أحادية الشعاع,20T رافعة جسرية الإطار,5T 10T رخام جرانيت حجر كرين |
||

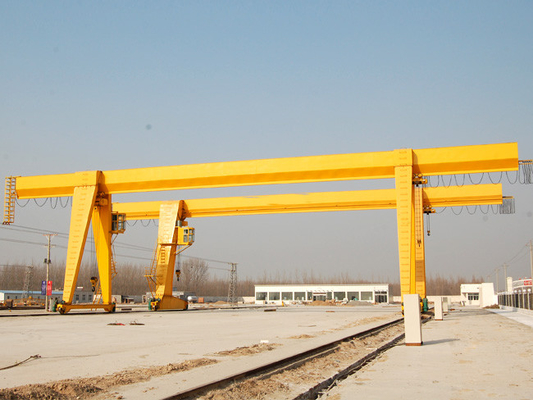

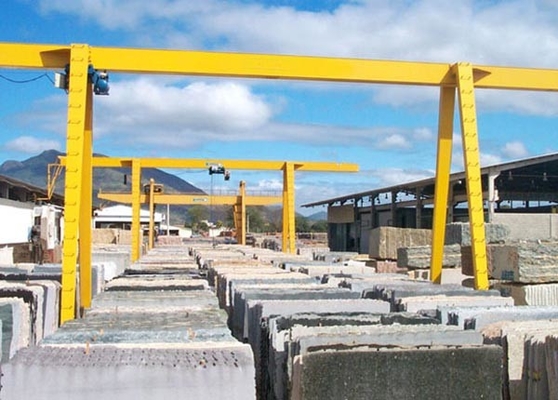

رافعة جسرية متحركة 5 طن 10 طن 20 طن لساحة البضائع والرخام والجرانيت
وصف عام:
عادة ما تكون هذه الرافعة متوافقة مع رافعة CD1 / MD1 ، تحكم سهل ، تكلفة منخفضة.يتم تطبيقه في الخارج للقيام بالتحميل والتفريغ المشترك باستخدام ونش قوي.
يتم تطبيق الرافعة الجسرية ذات الحزمة الأحادية الكهربائية مع الخطاف خارج المستودع أو السكك الحديدية بشكل جانبي للقيام بأعمال الرفع والتفريغ المشتركة ، ويتكون هذا النوع من الرافعة من الجسر ، وأرجل الدعم ، وجهاز الرافعة المتحركة ، والمعدات الكهربائية ، ونش الرفع القوي ، والإطار يعتمد- آلية اللحام من النوع ، يتم تشغيل آليات حركة الرافعة في كابينة السائق أو جهاز التحكم عن بعد ، ويتم توفير الطاقة عن طريق كابل أو سلك منزلق.
·ميزة السلامة:
جهاز حماية الوزن الزائد ، عالي الجودة طويل الأمد مع مواد عازلة من مادة البولي يوريثين ، مفتاح حد سفر الرافعة ، وظيفة حماية الجهد المنخفض ، نظام التوقف في حالات الطوارئ ، نظام حماية الحمل الزائد الحالي وما إلى ذلك!
·طريقة التحكم:
خط معلق بضغط الزر أو جهاز التحكم عن بعد أو الكابينة أو كليهما
·قواعد التصميم والبناء:
جميع المعايير المطلوبة للرافعة هي المعيار الصيني
معلمة فنية قياسية
| الاهلية | تي | 3 | 5 | 10 | 16 | 20 | ||
| امتداد | م | 12،16،20،24،30 | ||||||
| طريقة التشغيل | خط معلق مع زر الضغط / الكابينة / التحكم عن بعد | |||||||
| سرعة | رفع |
م / دقيقة |
8 ، 8 / 0.8 | 8،8 / 0.8 | 7،7 / 0.7 | 3.5 | 3.5 | |
| عبر السفر | 20 | 20 | 20 | 20 | 20 | |||
| السفر لمسافات طويلة | أرض | 20 | 20 | 20 | 20 | 20 | ||
| الطائرة | 20 ، 30 ، 45 | 20 ، 30 ، 40 | 30،40 | 30،40 | 30،40 | |||
| محرك | رفع | اكتب / kw | ZD41-4 / 4.5 ZDS1-4 / 0.4 / 4.5 |
ZD141-4 / 7.5 ZDS10.8 / 4.5 | ZD151-4 / 13 ZDS11.5 / 4.5 | ZD151-4 / 13 | ZD152-4 / 18 | |
| عبر السفر | ZDY12-4 / 0.4 | ZDY121-4 / 0.8 | ZDY21-4 / 0.8 × 2 | ZDY121-4 / 0.8 × 2 | YZD-4 / 0.8 × 4 | |||
| السفر لمسافات طويلة | أرض | ZDY21-4 / 0.8 × 2 ZDY21-4 / 1.5 × 2 |
YZY22-4 / 1.5 × 2 YZR132M2-6 / 3.7 × 2 |
YZR22-4 / 1.5 × 2 | YZR160M1-6 / 6.3 × 2 YZR160M2-6 / 8.5 × 2 |
YZR160M1-6 / 6.3 × 2 YZR160M2-6 / 8.5 × 2 |
||
| الطائرة | ZDR100-4 / 1.5 × 2 ZDR112-4 / 2.1 × 2 |
YZR112L1-4 / 2.1 × 2 YZR160M1-6 / 2.1 × 2 |
YZR112L1-4 / 2.1 × 2 (يزر 160 م 2) |
YZR160M2-6 / 8.5 × 2 YZR160L2-6 / 11 × 2 |
YZR160M2-6 / 8.5 × 2 YZR160L2-6 / 11 × 2 |
|||
| رافعة كهربائية | نموذج | CD1 / MD1 | CD1 / MD1 | CD1 / MD1 | CD1 | HC | ||
| ارتفاع الرفع | م | 6،9 | ||||||
| واجب العمل | A3 | |||||||
| مزود الطاقة | 380V 60HZ 3phase AC (حسب الطلب الخاص بك) | |||||||

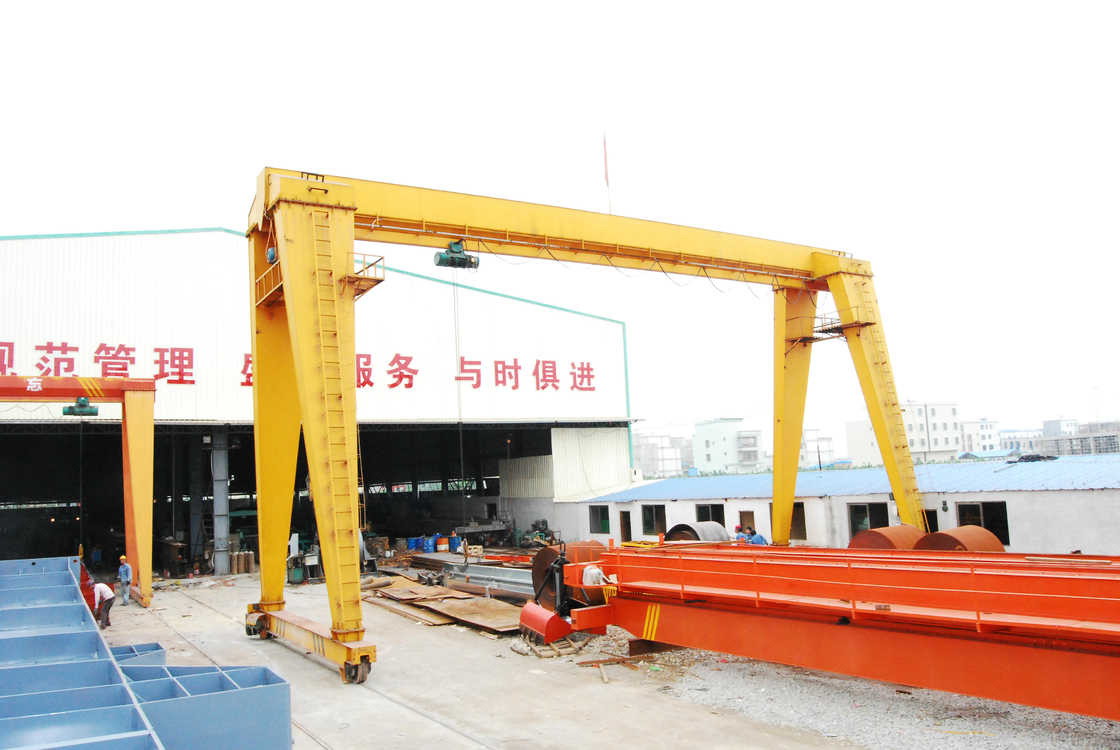

سلسلة رافعة قنطرية متحركة بعارضة واحدة
هناك نوعان من الهياكل للعارضة الرئيسية وأرجل الدعم اختيارية بناءً على إصلاحات العملاء:
|

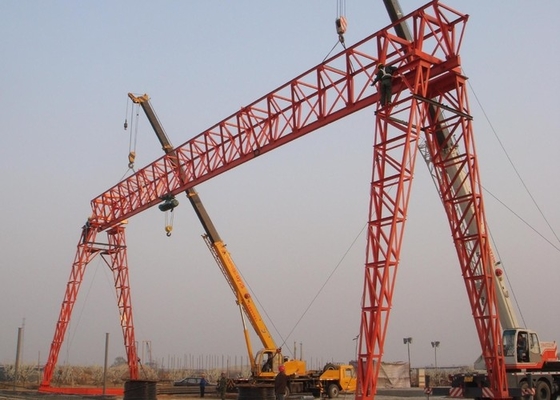

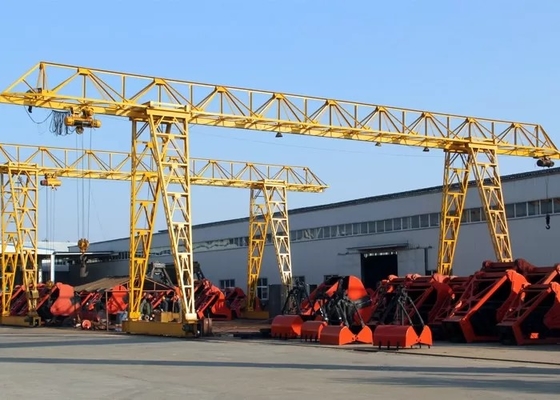

نوع تروس |
نوع الصندوق |
||
|
مميزات: |
مميزات: |
||
|
تخصيص: |
تخصيص: |
صور مفصلة
المعالجة السطحية
1) تتم معالجة جميع الأسطح العارية من الفولاذ ميكانيكيًا ، وإزالة الشحوم منها كيميائيًا.
2) معالجة السفع الرملي على الفولاذ متوفرة عند الطلب.
3) طبقتان من طبقات الطلاء الأولية المانعة للصدأ للمعالجة المسبقة لتحسين التصاق الطلاء المطلي بالمينا بالمعدن.
4) الطلاء النهائي اللون يعتمد على الزبون.
5) أربع طبقات حوالي 30 ميكرومتر ويمكن أن تمنع تآكل الهيكل الفولاذي بشكل فعال.
العارضة الرئيسية وأرجل الدعم
هناك نوعان من هيكل العارضة الرئيسية وأرجل الدعم ، نوع الجمالون ونوع الصندوق ، ولكل تصميم مزايا نسبية كما هو مذكور أعلاه.
على نحو فعال.
عوارض أرضية وعجلات
1) يمكن لعوارض الأرضية المزودة بنظام عجلات القيادة الكهربائية التحكم في تشغيل أرضية الرافعة أو السير على طول القضبان المتوازية المثبتة على الأرض.
2) العجلات ذات جودة عالية وتصميم شديد التحمل ، تم تصميم الفولاذ 45 # والمعالجة الحرارية عن قصد من أجل عمر خدمة طويل وموثوق.
3) محامل من النوع المختوم مقاومة للطين والغبار ومانعة للتسرب ، العمود الرئيسي مضاد للتآكل.
4) يقوم اللحام الآلي ولحام المستوى الأعلى بعمل اللحام للتأكد من أن الجسم كله قوي جدًا وجميل.
