| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MH ، BMH ، MHL ، MDG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD2000-10000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 15-30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7.5-35 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية | Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 1-20 طن ، بحد أقصى 32 طن |
| اسم المنتج: | رافعة جسرية للسفر الأرضي | تطبيق: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-20 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية بعارضة سهلة التشغيل ، رافعة علوية بعارضة واحدة ، رافعة EOT ، رافعة علوية 7.5 طن |
| اكتب: | رافعة جسرية بعارضة واحدة ، رافعة علوية بعارضة واحدة ، رافعة علوية 10 طن | آلية الرفع: | رافعة كهربائية |
| سرعة الرفع: | 0 ~ 8 م / دقيقة | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | 30M Span A3 Single Girder Gantry Crane,12M Span A3 Single Girder Gantry Crane,OEM ODM 30 طن رافعة جسرية |
||

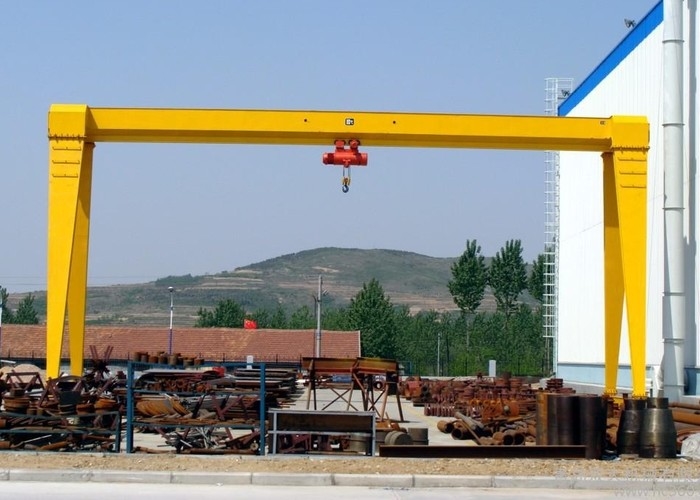

قدرة كبيرة على التكيف مع عارضة واحدة عملاقة 30 طن للمصنع
وصف عام
تتميز الرافعة الجسرية ذات العارضة الرئيسية المفردة بهيكل بسيط ، وهي مريحة في التصنيع والتركيب ، ولها وزن صغير.بالمقارنة مع الرافعة الجسرية ذات العارضة الرئيسية المزدوجة ، فإن الصلابة الكلية تكون أضعف.لذلك ، عندما تكون قدرة الرفع Q≤50t والامتداد S≤35m ، يمكن استخدام هذا النموذج.تتوفر أرجل القنطرية العملاقة للرافعة الجسرية ذات العارضة الرئيسية الفردية في شكلين: نوع L ونوع C.النوع L سهل التصنيع والتركيب ، ولديه حالة ضغط جيدة ، وجودته صغيرة.ومع ذلك ، فإن مساحة رفع البضائع من خلال الدعامة صغيرة نسبيًا.تميل أو تنحني أرجل النوع C من أجل الحصول على مساحة جانبية كبيرة بحيث يمكن للبضائع المرور عبر الأرجل بسلاسة.
طريقة التحكم:
خط معلق بضغط الزر أو جهاز التحكم عن بعد أو الكابينة أو كليهما
قواعد التصميم والبناء:
جميع المعايير المطلوبة للرافعة هي المعيار الصيني
المعلمة الفنية القياسية:
| الاهلية | تي | 3 | 5 | 10 | 16 | 20 | ||
| امتداد | م | 12،16،20،24،30 | ||||||
| طريقة التشغيل | خط معلق مع زر الضغط / الكابينة / التحكم عن بعد | |||||||
| سرعة | رفع |
م / دقيقة |
8 ، 8 / 0.8 | 8،8 / 0.8 | 7،7 / 0.7 | 3.5 | 3.5 | |
| عبر السفر | 20 | 20 | 20 | 20 | 20 | |||
| السفر لمسافات طويلة | أرض | 20 | 20 | 20 | 20 | 20 | ||
| الطائرة | 20 ، 30 ، 45 | 20 ، 30 ، 40 | 30،40 | 30،40 | 30،40 | |||
| محرك | رفع | اكتب / kw | ZD41-4 / 4.5 ZDS1-4 / 0.4 / 4.5 |
ZD141-4 / 7.5 ZDS10.8 / 4.5 | ZD151-4 / 13 ZDS11.5 / 4.5 | ZD151-4 / 13 | ZD152-4 / 18 | |
| عبر السفر | ZDY12-4 / 0.4 | ZDY121-4 / 0.8 | ZDY21-4 / 0.8 × 2 | ZDY121-4 / 0.8 × 2 | YZD-4 / 0.8 × 4 | |||
| السفر لمسافات طويلة | أرض | ZDY21-4 / 0.8 × 2 ZDY21-4 / 1.5 × 2 |
YZY22-4 / 1.5 × 2 YZR132M2-6 / 3.7 × 2 |
YZR22-4 / 1.5 × 2 | YZR160M1-6 / 6.3 × 2 YZR160M2-6 / 8.5 × 2 |
YZR160M1-6 / 6.3 × 2 YZR160M2-6 / 8.5 × 2 |
||
| الطائرة | ZDR100-4 / 1.5 × 2 ZDR112-4 / 2.1 × 2 |
YZR112L1-4 / 2.1 × 2 YZR160M1-6 / 2.1 × 2 |
YZR112L1-4 / 2.1 × 2 (يزر 160 م 2) |
YZR160M2-6 / 8.5 × 2 YZR160L2-6 / 11 × 2 |
YZR160M2-6 / 8.5 × 2 YZR160L2-6 / 11 × 2 |
|||
| رافعة كهربائية | نموذج | CD1 / MD1 | CD1 / MD1 | CD1 / MD1 | CD1 | HC | ||
| ارتفاع الرفع | م | 6،9 | ||||||
| واجب العمل | A3 | |||||||
| مزود الطاقة | 380V 60HZ 3phase AC (حسب الطلب الخاص بك) | |||||||

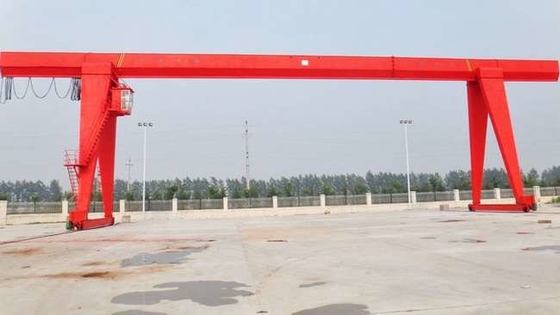

سلسلة الرافعة الجسرية بعارضة واحدة:
هناك نوعان من الهياكل للعارضة الرئيسية وأرجل الدعم اختيارية بناءً على إصلاحات العملاء:
|
نوع تروس |
نوع الصندوق |
||
|
مميزات: |
مميزات: |
||
|
تخصيص: |
تخصيص: |
تطبيق:
