| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MH ، BMH ، MHL ، MDG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD2000-10000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 15-30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7.5-35 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية | Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 1-20 طن ، بحد أقصى 32 طن |
| اسم المنتج: | رافعة جسرية للسفر الأرضي | تطبيق: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-20 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية بعارضة سهلة التشغيل ، رافعة علوية بعارضة واحدة ، رافعة EOT ، رافعة علوية 7.5 طن |
| اكتب: | رافعة جسرية بعارضة واحدة ، رافعة علوية بعارضة واحدة ، رافعة علوية 10 طن | آلية الرفع: | رافعة كهربائية |
| سرعة الرفع: | 0 ~ 8 م / دقيقة | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | رافعة جسرية بعارضة واحدة من تروس,7M Span Gantry Crane 10 طن,40M Span truss رافعة جسرية |
||
تروس شعاع نوع واحد العارضة العملاقة 10 طن لمصنع الأسمنت
وصف:
الرافعة الجسرية هي رافعة من نوع الجسر حيث يتم دعم الجسر على المسار الأرضي من خلال أذرع الامتداد على كلا الجانبين.في الهيكل ، يتكون من جسر الرافعة وآلية تشغيل العربة وعربة الرفع والأجزاء الكهربائية.تحتوي بعض الرافعات الجسرية على أذرع من جانب واحد فقط ، والجانب الآخر مدعوم في مبنى المصنع أو الحامل ، وهو ما يسمى بالرافعة شبه العملاقة.إطار الجسر العلوي للرافعة الجسرية (بما في ذلك العارضة الرئيسية والحزمة الطرفية) والركائز والعوارض السفلية وأجزاء أخرى.من أجل توسيع نطاق عمل الرافعة ، يمكن أن تمتد العارضة الرئيسية إلى ما وراء الركائز إلى أحد الجانبين أو كلاهما لتشكيل ناتئ.يمكن أيضًا استخدام عربة الرفع مع ذراع الرافعة لتوسيع نطاق تشغيل الرافعة من خلال ميل الذراع ودورانه.
المواصفات الفنية:
| الاهلية | طن | 3 | 5 | 10 | 16 | 20 | ||
| امتداد | م | 7 ، 10 ، 16 ، 20 ، 24 ، 30 ، 35 ، 40 حسب المتطلبات | ||||||
| طريقة التشغيل | خط معلق مع زر الضغط / الكابينة / التحكم عن بعد | |||||||
| سرعة | رفع | م / دقيقة | 8 ، 8 / 0.8 | 8،8 / 0.8 | 7،7 / 0.7 | 3.5 | 3.5 | |
| عبر السفر | 20 | 20 | 20 | 20 | 20 | |||
| السفر لمسافات طويلة | أرض | 20 | 20 | 20 | 20 | 20 | ||
| الطائرة | 20 ، 30 ، 45 | 20 ، 30 ، 40 | 30،40 | 30،40 | 30،40 | |||
| محرك | رفع | اكتب / kw |
ZD41-4 / 4.5 ZDS1-4 / 0.4 / 4.5 |
ZD141-4 / 7.5 ZDS10.8 / 4.5 | ZD151-4 / 13 ZDS11.5 / 4.5 | ZD151-4 / 13 | ZD152-4 / 18 | |
| عبر السفر | ZDY12-4 / 0.4 | ZDY121-4 / 0.8 | ZDY21-4 / 0.82 | ZDY121-4 / 0.82 | يزد -4 / 0.84 | |||
| السفر لمسافات طويلة | أرض |
ZDY21-4 / 0.82 ZDY21-4 / 1.52 |
YZY22-4 / 1.52 YZR132M2-6 / 3.72 |
YZR22-4 / 1.52 |
YZR160M1-6 / 6.32 (يزر 160 م2-6 / 8.52 |
YZR160M1-6 / 6.32 (يزر 160 م2-6 / 8.52 |
||
| الطائرة |
ZDR100-4 / 1.52 ZDR112-4 / 2.12 |
YZR112L1-4 / 2.12 YZR160M1-6 / 2.12 |
YZR112L1-4 / 2.12 (يزر 160 م 2) |
(يزر 160 م2-6 / 8.52 YZR160L2-6 / 112 |
(يزر 160 م2-6 / 8.52 YZR160L2-6 / 112 |
|||
| رافعة كهربائية | نموذج | CD1 / MD1 | CD1 / MD1 | CD1 / MD1 | CD1 | HC | ||
| ارتفاع الرفع | م | 6،9،12،18،24،30 | ||||||
| واجب العمل | A3 | |||||||
| مزود الطاقة | 380V 50HZ 3phase AC (حسب الطلب الخاص بك) | |||||||
كيفية اختيار:
1. اختيار رافعة جسرية
الامتثال للوائح ذات الصلة من GB / T14406-1993 و GB5905-86 للرافعات الجسرية العامة.
في ظل الظروف العادية ، تكون قدرة الرفع أقل من 50 طنًا ، والمدى أقل من 35 مترًا ، ولا توجد متطلبات خاصة للاستخدام ، يجب اختيار نوع الشعاع الرئيسي الفردي.إذا كان من المطلوب أن يكون عرض ساق القنطرة كبيرًا ، أو كانت سرعة العمل عالية ، أو غالبًا ما يتم رفع القطع الثقيلة والطويلة ، فيجب اختيار الرافعة الجسرية مزدوجة العارضة.
2. طول ناتئ وامتداد
يعد امتداد الرافعة الجسرية عاملاً مهمًا يؤثر على جودة الرافعة نفسها.في الاختيار ، يجب تقليل المدى إلى أدنى حد في ظل فرضية تلبية شروط استخدام المعدات وتلبية معايير سلسلة الامتداد.
3. مبدأ تحديد قاعدة العجلات
(أ) يمكنها تلبية متطلبات الاستقرار للرافعة على طول اتجاه مسار الرافعة ؛
(ب) ينبغي أن تكون الأبعاد الكلية للبضائع قادرة على المرور بسلاسة عبر الإطار الفولاذي المسطح للركائز ؛
(ج) لاحظ أن قاعدة العجلات B تتناسب مع الامتداد S. بشكل عام ، قاعدة العجلات B = (1 / 4-1 / 6) S.
4. يتم تحديد حجم تباعد الرافعة الجسرية
أثناء العمل ، يجب أن يكون هناك مساحة معينة بين الأبعاد الخارجية للرافعة القنطرية ومرور البضائع ومركبات النقل في الفناء لتسهيل عمليات التحميل والتفريغ.عند التحميل والتفريغ ضمن الامتداد ، يجب أن تحافظ مركبة النقل العام على مسافة تزيد عن 0.7 متر من ساق الباب.عندما لا تعمل الموزعة ، يجب أن تكون هناك مسافة تزيد عن 0.5 متر من سيارة النقل ، وعندما تمر البضائع عبر أرجل الباب ، يجب أن تكون هناك مسافة تزيد عن 0.5 متر.

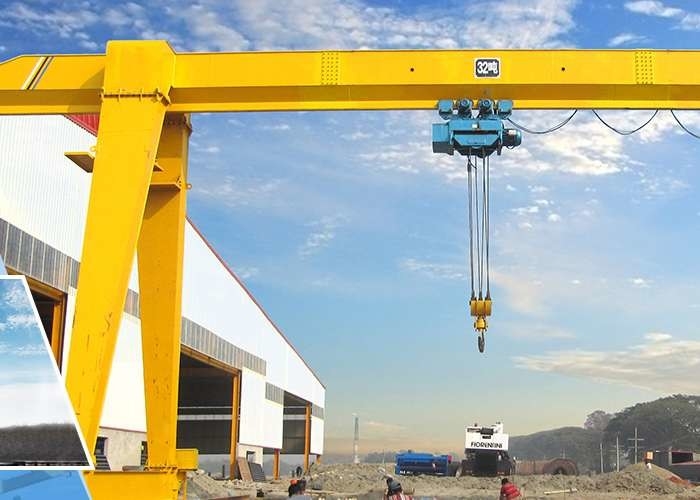

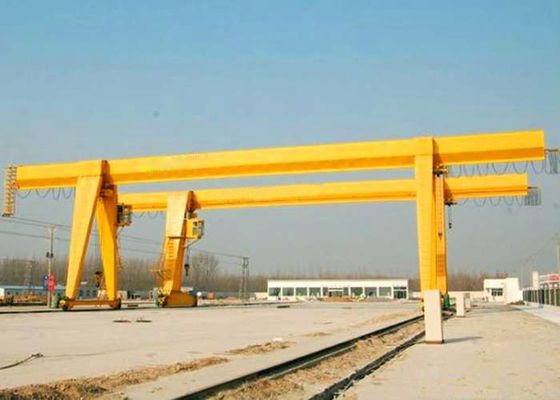

صور كرين:
