| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MH ، BMH ، MHL ، MDG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD2000-10000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 15-30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| حالة: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| يولد: | 7.5-35 م | توفير خدمة ما بعد البيع: | يتوفر المهندسون لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنترنت |
| ميزة: | رافعة جسرية | Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | Max. الأعلى. lifting load رفع الحمولة: | 1-20 طن ، بحد أقصى 32 طن |
| اسم المنتج: | رافعة جسرية أرضية | طلب: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| تسليط الضوء: | ورشة عمل رافعة جسرية بعارضة واحدة,رافعة جسرية بعارضة واحدة 10 طن,رافعة جسرية رافعة جسرية نوع مثبتة على السكة |
||
10ton MH نموذج ورشة عمل واحدة العارضة العملاقة رافعة نوع السكك الحديدية
وصف:
معلومات المنتج الأساسية
الموديل: MH
قدرة الرفع: 1t-20t
فئة العمل: ISO A3
طريقة التحكم: التحكم في الخزانة والتحكم عن بعد والمعلقة مع التحكم في الكابل
درجة الحرارة المحيطة: -20-40 درجة مئوية في الداخل أو الخارج
طريقة التحكم: التحكم في الخزانة والتحكم عن بعد والمعلقة مع التحكم في الكابل
الأجزاء الميكانيكية الرئيسية: العارضة الرئيسية ، الأرجل الداعمة ، العارضة السفلية بعجلة.
الأجزاء الكهربائية: محركات السفر الطويلة ، ومحركات الرفع ، والمحركات المتقاطعة ، وصندوق التحكم الكهربائي ، ومفاتيح الحد ، ومحدد الحمولة الزائدة.
استخدام المنتج:
الرافعة الجسرية ذات العارضة الواحدة هي رافعة جسرية مثبتة على سكة أرضية وتستخدم على نطاق واسع في الفناء المفتوح والمستودع الداخلي لتحميل / تفريغ المواد
مزايا المنتج:
تم تجهيز نموذج MH Single Girder Gantry Crane بمحركات العلامة التجارية الصينية الأعلى ، والتصميم التقليدي ، والتكنولوجيا الناضجة ، والتسليم السريع ، وسهولة الصيانة ، والهيكل البسيط ، والتكلفة الاقتصادية ، مما يجعلها الأفضل مبيعًا بين جميع الرافعات.
تفاصيل أجزاء الرافعة الجسرية بعارضة واحدة:
1. آلية الرفع
- رافعة كهربائية بعارضة واحدة
- نوع MDG L: رافعة مثبتة على الجانب مع سلطعون
2. بوجي مدفوعة وشعاع نهاية الأرض
- عجلة ذات حواف مزورة
- شعاع صندوقي صلب ملحوم
- تصميم مضغوط
3. الشواية الرئيسية والساقين
- العارضة الرئيسية و 4 أرجل من النوع الصندوقي الملحوم
- المادة: فولاذ كربوني بجودة عالية من Q235B أو Q355B
- العارضة الرئيسية متصلة بمسامير القوة.
- تم اختبار مفصل اللحام بالأشعة السينية أو الفحص بالموجات فوق الصوتية ؛
- تصميم انحراف 1/800 من الامتداد
4. التحكم
- التحكم في المقصورة
- التحكم في القلادة
- تحكم لاسلكي
5. الأجزاء الكهربائية
- موصل التيار الكهربائي
- جميع حركات الرافعة مستقلة ويمكن تشغيلها في وقت واحد.
- درجة الحماية IP55
- يتم وضع المكونات بطريقة سهلة الصيانة ، ويوفر التصميم الكامل حماية جيدة
- يتم تعليق كبلات Festoon على سروج الكابلات ، ويتم تثبيتها في عربات الكابلات ، وتعمل في مسار C مجلفن.
6. الرسم
- الحماية من التآكل من خلال إزالة الصدأ عن طريق التفجير الميكانيكي بالرصاص Sa2.5
- طبقة أولى من طلاء ايبوكسي 30 ميكرون
- طبقة ثانية من طلاء ايبوكسي 30 ميكرون
- الطبقة الثالثة طلاء بولي يوريثين 40 ميكرون
- متوسط السماكة: حوالي 100 ميكرون
- اللون: أحمر أو برتقالي حسب المتطلبات
المواصفات الفنية:
| الاهلية | طن | 3 | 5 | 10 | 16 | 20 | ||
| امتداد | م | 7 ، 10 ، 16 ، 20 ، 24 ، 30 ، 35 ، 40 حسب المتطلبات | ||||||
| طريقة التشغيل | خط معلق مع زر الضغط / الكابينة / التحكم عن بعد | |||||||
| سرعة | رفع | م / دقيقة | 8 ، 8 / 0.8 | 8،8 / 0.8 | 7،7 / 0.7 | 3.5 | 3.5 | |
| عبر السفر | 20 | 20 | 20 | 20 | 20 | |||
| السفر لمسافات طويلة | أرض | 20 | 20 | 20 | 20 | 20 | ||
| الطائرة | 20 ، 30 ، 45 | 20 ، 30 ، 40 | 30،40 | 30،40 | 30،40 | |||
| محرك | رفع | اكتب / kw |
ZD41-4 / 4.5 ZDS1-4 / 0.4 / 4.5 |
ZD141-4 / 7.5 ZDS10.8 / 4.5 | ZD151-4 / 13 ZDS11.5 / 4.5 | ZD151-4 / 13 | ZD152-4 / 18 | |
| عبر السفر | ZDY12-4 / 0.4 | ZDY121-4 / 0.8 | ZDY21-4 / 0.82 | ZDY121-4 / 0.82 | يزد -4 / 0.84 | |||
| السفر لمسافات طويلة | أرض |
ZDY21-4 / 0.82 ZDY21-4 / 1.52 |
YZY22-4 / 1.52 YZR132M2-6 / 3.72 |
YZR22-4 / 1.52 |
YZR160M1-6 / 6.32 YZR160M2-6 / 8.52 |
YZR160M1-6 / 6.32 YZR160M2-6 / 8.52 |
||
| الطائرة |
ZDR100-4 / 1.52 ZDR112-4 / 2.12 |
YZR112L1-4 / 2.12 YZR160M1-6 / 2.12 |
YZR112L1-4 / 2.12 (يزر 160 م 2) |
YZR160M2-6 / 8.52 YZR160L2-6 / 112 |
YZR160M2-6 / 8.52 YZR160L2-6 / 112 |
|||
| رافعة كهربائية | نموذج | CD1 / MD1 | CD1 / MD1 | CD1 / MD1 | CD1 | HC | ||
| ارتفاع الرفع | م | 6،9،12،18،24،30 | ||||||
| واجب العمل | A3 | |||||||
| مزود الطاقة | 380V 50HZ 3phase AC (حسب الطلب الخاص بك) | |||||||
ميزات السلامة:
جهاز حماية الوزن الزائد ، أعلى جودة تحمل مواد البولي يوريثين العازلة لفترة طويلة ، مفتاح حد سفر الرافعة ، وظيفة حماية الجهد المنخفض ، نظام التوقف في حالات الطوارئ ، نظام حماية الحمل الزائد الحالي وما إلى ذلك!
تطبيق:
يتم تطبيق مواصفات الرافعة الجسرية ذات العارضة الواحدة على نطاق واسع للقيام بأعمال التحميل والتفريغ في الهواء الطلق.مثل
كمنطقة مخزون المواد ومصنع الأسمنت وصناعة الجرانيت وصناعة البناء والصناعة الهندسية وما إلى ذلك.

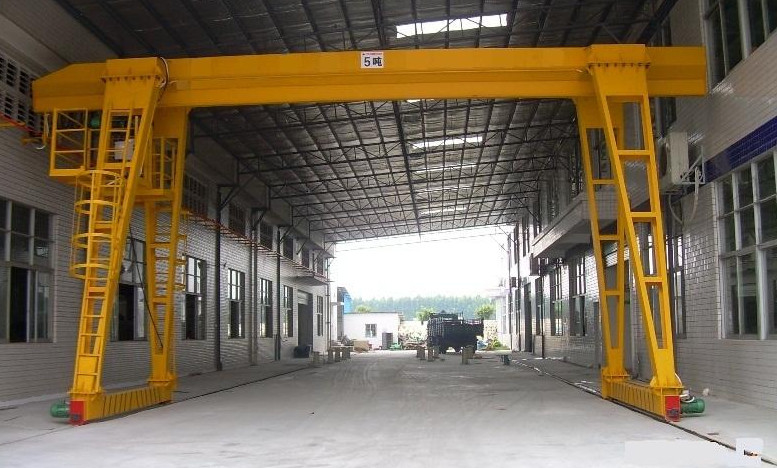

صور كرين:
