| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MH ، BMH ، MHL ، MDG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD2000-10000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 15-30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| حالة: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| يولد: | 7.5-35 م | ميزة: | رافعة جسرية |
| Max. الأعلى. lifting load رفع الحمولة: | 1-20 طن ، بحد أقصى 32 طن | اسم المنتج: | رافعة جسرية أرضية |
| طلب: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا | طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| يكتب: | رافعة جسرية بعارضة واحدة ، رافعة علوية بعارضة واحدة ، رافعة علوية 10 طن | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | 16T الكابولي رافعة جسرية,شعاع واحد الكابولي رافعة جسرية,16T رافعة جسرية شعاع واحد |
||

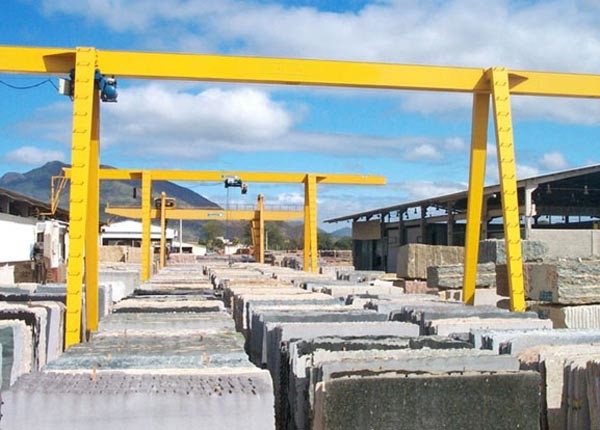

16T شعاع واحد الكابولي رافعة جسرية المستخدمة في ساحة الرخام الغرانيت ستون فانتوري
وصف عام:
تتكون الرافعة القنطرية ذات العارضة الواحدة بشكل أساسي من إطار البوابة ، وهي العارضة الأحادية الرئيسية ، والساق ، والعارضة السفلية ، وآلية الرفع ، وآلية المشي ، والتحكم الكهربائي. ويمكن تصميمها كذراعين ، وذراع واحد ، ولا ذراع الرافعة وفقًا لتوقعات التشغيل.
يتم استخدام الرافعة الجسرية ذات العارضة الواحدة مع الرافعة ذات الحبل السلكي الكهربائي ، والتي تعمل على الشعاع الرئيسي.بشكل عام ، وزن الرفع يتراوح من 3 إلى 20 طن ، والمدى من 7 إلى 30 مترًا ، والطبقة العاملة A3 أو A4 ، ودرجة حرارة العمل -20-40 درجة.
·ميزة السلامة:
جهاز حماية الوزن الزائد ، أعلى جودة تحمل مواد البولي يوريثين العازلة لفترة طويلة ، مفتاح حد سفر الرافعة ، وظيفة حماية الجهد المنخفض ، نظام التوقف في حالات الطوارئ ، نظام حماية الحمل الزائد الحالي وما إلى ذلك!
·طريقة التحكم:
خط معلق بضغط الزر أو جهاز التحكم عن بعد أو الكابينة أو كليهما
·قواعد التصميم والبناء:
جميع المعايير المطلوبة للرافعة هي المعيار الصيني
معلمة فنية قياسية
| الاهلية | تي | 3 | 5 | 10 | 16 | 20 | ||
| امتداد | م | 12،16،20،24،30 | ||||||
| طريقة التشغيل | خط معلق مع زر الضغط / الكابينة / التحكم عن بعد | |||||||
| سرعة | رفع |
م / دقيقة |
8 ، 8 / 0.8 | 8،8 / 0.8 | 7،7 / 0.7 | 3.5 | 3.5 | |
| عبر السفر | 20 | 20 | 20 | 20 | 20 | |||
| السفر لمسافات طويلة | أرض | 20 | 20 | 20 | 20 | 20 | ||
| الطائرة | 20 ، 30 ، 45 | 20 ، 30 ، 40 | 30،40 | 30،40 | 30،40 | |||
| محرك | رفع | اكتب / kw | ZD41-4 / 4.5 ZDS1-4 / 0.4 / 4.5 |
ZD141-4 / 7.5 ZDS10.8 / 4.5 | ZD151-4 / 13 ZDS11.5 / 4.5 | ZD151-4 / 13 | ZD152-4 / 18 | |
| عبر السفر | ZDY12-4 / 0.4 | ZDY121-4 / 0.8 | ZDY21-4 / 0.8 × 2 | ZDY121-4 / 0.8 × 2 | YZD-4 / 0.8 × 4 | |||
| السفر لمسافات طويلة | أرض | ZDY21-4 / 0.8 × 2 ZDY21-4 / 1.5 × 2 |
YZY22-4 / 1.5 × 2 YZR132M2-6 / 3.7 × 2 |
YZR22-4 / 1.5 × 2 | YZR160M1-6 / 6.3 × 2 YZR160M2-6 / 8.5 × 2 |
YZR160M1-6 / 6.3 × 2 YZR160M2-6 / 8.5 × 2 |
||
| الطائرة | ZDR100-4 / 1.5 × 2 ZDR112-4 / 2.1 × 2 |
YZR112L1-4 / 2.1 × 2 YZR160M1-6 / 2.1 × 2 |
YZR112L1-4 / 2.1 × 2 (يزر 160 م 2) |
YZR160M2-6 / 8.5 × 2 YZR160L2-6 / 11 × 2 |
YZR160M2-6 / 8.5 × 2 YZR160L2-6 / 11 × 2 |
|||
| رافعة كهربائية | نموذج | CD1 / MD1 | CD1 / MD1 | CD1 / MD1 | CD1 | HC | ||
| ارتفاع الرفع | م | 6،9 | ||||||
| واجب العمل | A3 | |||||||
| مزود الطاقة | 380V 60HZ 3phase AC (حسب الطلب الخاص بك) | |||||||
سلسلة رافعة قنطرية متحركة بعارضة واحدة
هناك نوعان من الهياكل للعارضة الرئيسية وأرجل الدعم اختيارية بناءً على إصلاحات العملاء:
|
نوع تروس |
نوع الصندوق |
||
|
مميزات: |
مميزات: |
||
|
تخصيص: |
تخصيص: |
المعالجة السطحية
1) تتم معالجة جميع الأسطح العارية من الفولاذ ميكانيكيًا ، وإزالة الشحوم منها كيميائيًا.
2) معالجة السفع الرملي على الفولاذ متوفرة عند الطلب.
3) طبقتان من طبقات الطلاء الأولية المضادة للصدأ المُعالجة مسبقًا لتحسين التصاق الطلاء المطلي بالمينا بالمعدن.
4) الطلاء النهائي اللون يعتمد على الزبون.
5) أربع طبقات حوالي 30 ميكرومتر ويمكن أن تمنع تآكل الهيكل الفولاذي بشكل فعال.
