| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MG MDG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD6000-40000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 35-45 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| حالة: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| يولد: | 7-35 م | توفير خدمة ما بعد البيع: | يتوفر المهندسون لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنترنت |
| ميزة: | رافعة جسرية | Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | Max. الأعلى. lifting load رفع الحمولة: | 800 طن |
| اسم المنتج: | رافعة جسرية مثبتة على السكك الحديدية | طلب: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-800 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية سهلة التشغيل ، رافعة بوابة ، رافعة جالوت |
| يكتب: | رافعة جسرية مزدوجة العارضة الثقيلة | آلية الرفع: | فتح عربة الونش |
| سرعة الرفع: | قياسي أو حسب المتطلبات | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | 32 طن رافعة جسرية مزدوجة العارضة,رافعة بوابة العارضة المزدوجة,رافعة بوابة كهربائية |
||
منتج جديد Mg Model 32 Ton Marble Electric Double Girder Portal رافعات جسرية
مقدمة عامة:
الرافعة الجسرية هي رافعة من نوع الجسر حيث يتم دعم الجسر على المسار الأرضي بواسطة أذرع الامتداد على كلا الجانبين.من الناحية الهيكلية ، تتكون من جسر ، وآلية تشغيل عربة ، وعربة رفع وأجزاء كهربائية.تحتوي بعض الرافعات الجسرية على أذرع من جانب واحد فقط ، والجانب الآخر مدعوم في ورشة العمل أو الحامل ، وهو ما يسمى بالرافعة شبه الجسرية.يتكون إطار الجسر العلوي للرافعة الجسرية (بما في ذلك العارضة الرئيسية والحزمة الطرفية) والركائز والحزمة السفلية وأجزاء أخرى.من أجل توسيع نطاق عمل الرافعة ، يمكن أن تمتد الحزمة الرئيسية إلى ما وراء الركائز إلى أحد الجانبين أو كلاهما لتشكيل ناتئ.يمكن أيضًا استخدام عربة الرفع مع ذراع الرافعة لتوسيع نطاق تشغيل الرافعة من خلال ميل ودوران ذراع الرافعة.
في ظل الظروف العادية ، تكون قدرة الرفع أقل من 50 طنًا ، والمدى أقل من 35 مترًا ، ولا توجد متطلبات خاصة للاستخدام ، يجب اختيار نوع الشعاع الرئيسي الفردي.إذا كان عرض ساق القنطرة كبيرًا ، أو كانت سرعة العمل عالية ، أو غالبًا ما يتم رفع القطع الثقيلة والطويلة ، فيجب اختيار الرافعة الجسرية مزدوجة العارضة.
ميزات التفاصيل:
التصميم:أبعاد مدمجة ، ووزن خفيف ، وسهل التشغيل ، وسهلة الصيانة ، وتصميم معياري يناسب مباشرة بين المكونات.
المحركات:يستخدم Axon محركات متينة ذات عمود دوران أسطواني / مخروطي الشكل مع أقسام أنيقة من الألومنيوم المصبوب المستمر ، وفئة عزل مكابح أمان متكاملة من الفئة F ، وحماية IP54.
علب التروس:وحدات التروس الحلزونية المسطحة الدقيقة / المحفزة في علب من السبائك الخفيفة مع تروس مقواة بالعلبة ، ومعالجة سطحية عالية الجودة وتزييت دائم بالزيت / الشحوم.
الفرامل:مكابح DC كهرومغناطيسية أحادية / ثنائية القرص تتميز بالفرملة التلقائية عند انقطاع التيار الكهربائي.تم تصميم بطانات الفرامل السليمة بيئيًا لحوالي.مليون عملية فرملة تتيح فترات صيانة طويلة.
اللوحة الكهربائية:تصميم معياري ، يغطي نطاق تشغيل واسع جدًا.تم تصميم الأنظمة لسهولة التركيب والصيانة والتشغيل الموثوق به ، مع وجود فتيل أقل من الدوائر الكهربائية والأسلاك الأنبوبية والمحطات غير الملولبة.تم تجهيز كل مجموعة محرك بجهاز حماية المحرك الزائد لتوفير حماية فعالة ضد التحميل الزائد غير المسموح به.
لوحة:يتم تنظيف كل مكون وجزء من المكونات بالكامل ودهانها بطبقتين من الطلاء التمهيدي قبل التجميع وطبقتين من طلاء بوليمر بوليمر سريع الجفاف بعد الاختبار.
المعايير الفنية النموذجية:
| سعة التحميل | رئيسي | ر | 50 | 75 | 100 | 200 | 320 | 400 | 500 | |
| مساعد | 10 | 20 | 20 | 32 | 50 | 30 | 80 | |||
| يولد | S (م) | 30 | 35 | 40 | 16 | 22 | 18 | 18 | 28.5 | |
| ارتفاع الرفع | رئيسي | م | فوق السكك الحديدية بحد أقصى 22 | 22 | 16 | 12 | 13 | 18 | 3 3/10 | |
| مساعد | فوق السكة الحديدية بحد أقصى 24 | 17.5 | 13 | 14 | 20 | 34 | ||||
| سرعة الرفع | رئيسي | م / دقيقة | 7.68 | 6.25 | 4.62 | 0.2-1.8 | 0.14-1.4 | 0.15-1.5 | 0.15-1.5 | |
| مساعد | 19.8 | 9.28 | 9.28 | 6 | 7.5 | 6 | 0.6-6 | |||
| سرعة العربة | م / دقيقة | 38.6 | 38.9 | 13.1 | 20 | 7 | 10 | 1.36-13.6 | ||
| سرعة الرافعة | م / دقيقة | 42.7 | 17.8 | 16 | 17 | 18 | 1.6-16 | |||
| واجب العمل | A5 | A5 | A5 | A5 | A5 | A5 | A5 | |||
| مسار | جامعة قطر 80 | جامعة قطر 100 | جامعة قطر 120 | |||||||
مزايا:
1. إطار العارضة الصندوقية شديدة الصلابة
هيكل مدمج ، موفر للمساحة.
عارضة مربعة واحدة ، تتكيف مع تقنية اللحام المتقدمة ، معيار ISO.
مادة Q235B (Fe37).
10.9 فئة مسامير عالية التوتر بين العارضة والساقين ، اتصال آمن مدى الحياة.
عجلات ذات حواف مزدوجة أو مسطحة ، محامل مقاومة للاحتكاك ، مخازن خلوية ، واقيات انحراف.
2. عربة كهربائية قابلة للتحقيق
مادة حبل طبل Q235B ، أكثر واقعية
دليل حبل دائم ، خدمة طويلة العمر
يساعدك مفتاح الحد وجهاز الحماية من التحميل الزائد في الحفاظ على سلامتك
3. سهولة التشغيل ، والموقف الدقيق ، والمزيد من الأمان
مفاتيح الحد - لمنع الرفع الزائد والخفض المفرط للخطاف.
محطات أزرار الضغط - خفيفة للغاية وسهلة التشغيل وسهلة التشغيل.كما يتم استخدام أجهزة التحكم عن بعد للراديو اللاسلكي بشكل ملائم وعلى نطاق واسع الآن.
بدايات ناعمة - وحدات بدء تشغيل كهربائية / إلكترونية لينة مقترنة كهربائيًا بمحركات السفر الطويلة لتحقيق بدايات خالية من الاهتزازات وخفيفة الوزن وسلسة.
منصة الصيانة مع السكك الحديدية اليدوية - صيانة سهلة وبسيطة وآمنة للرافعة ممتدة جزئيًا أو بطول العارضة بالكامل.

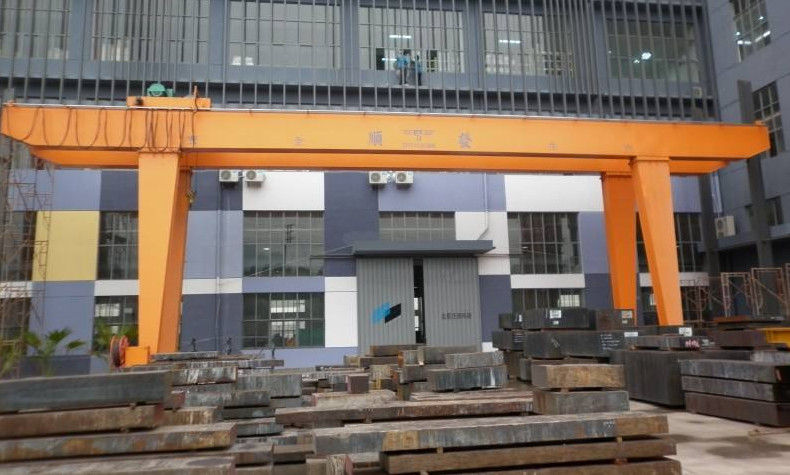

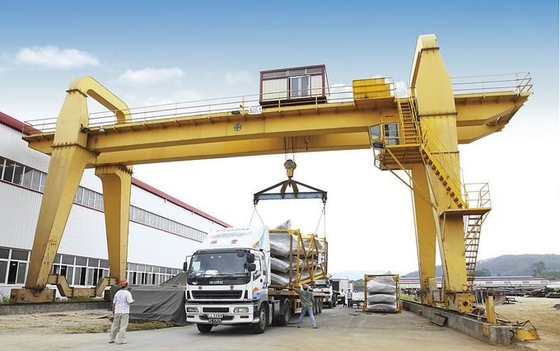

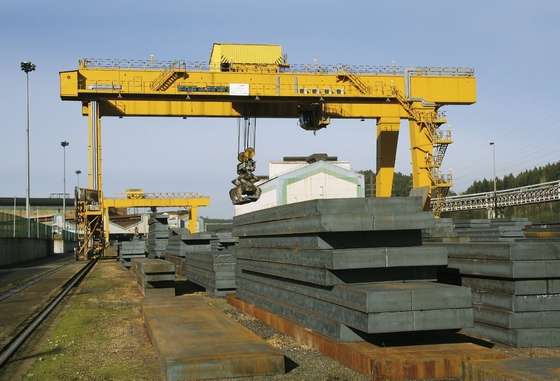

الصور:
