| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD6000-40000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 35-45 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7-35 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية | Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 800 ت |
| اسم المنتج: | رافعة جسرية مثبتة على السكك الحديدية | تطبيق: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-800 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية سهلة التشغيل ، رافعة بوابة ، رافعة جالوت |
| اكتب: | رافعة جسرية مزدوجة العارضة الثقيلة | آلية الرفع: | فتح عربة الونش |
| سرعة الرفع: | قياسي أو حسب المتطلبات | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | رافعة جسرية مزدوجة العارضة 5.9 م / دقيقة,16 / 3.2T رافعة جسرية مزدوجة العارضة,11.3 م / دقيقة رافعة جسرية كهربائية |
||
الثقيلة الكهربائية العارضة مزدوجة جسرية كرين CE شهادة
وصف عام:
الرافعة الجسرية هي رافعة من نوع الجسر حيث يتم دعم الجسر على المسار الأرضي من خلال أذرع الامتداد على كلا الجانبين.في الهيكل ، يتكون من جسر الرافعة وآلية تشغيل العربة وعربة الرفع والأجزاء الكهربائية.تحتوي بعض الرافعات الجسرية على أذرع من جانب واحد فقط ، والجانب الآخر مدعوم في مبنى المصنع أو الحامل ، وهو ما يسمى بالرافعة شبه العملاقة.إطار الجسر العلوي للرافعة الجسرية (بما في ذلك العارضة الرئيسية والحزمة الطرفية) والركائز والعوارض السفلية وأجزاء أخرى.من أجل توسيع نطاق عمل الرافعة ، يمكن أن تمتد العارضة الرئيسية إلى ما وراء الركائز إلى أحد الجانبين أو كلاهما لتشكيل ناتئ.يمكن أيضًا استخدام عربة الرفع مع ذراع الرافعة ، ويمكن توسيع نطاق تشغيل الرافعة من خلال ميل وتدوير ذراع الرافعة.
يتم استخدام الرافعة الجسرية ذات العارضة المزدوجة مع الخطاف خارج المستودع أو السكك الحديدية بشكل جانبي للقيام بأعمال الرفع والتفريغ المشتركة.
يتكون هذا النوع من الرافعات من جسر ، وأرجل داعمة ، وآلية حركة رافعة ، وعربة مزودة برافعة رفع قوية ، ومعدات كهربائية ونظام تحكم.
نظرًا لتصميمه الثقيل ، يمكن استخدامه على نطاق واسع في جميع أنواع المجالات الصناعية.نظرًا لتصميمه الثقيل ، يمكن استخدامه على نطاق واسع في جميع أنواع المجالات الصناعية.
مزايا الرافعة الجسرية ذات العارضة المزدوجة:
المعايير الفنية:
| السعة (طن) | 5 | 10 | 16 / 3.2 | 20/5 | 32/5 | 50/10 | ||
| سبان (م) | 18 ، 22 ، 24 ، 26 ، 30 ، 35 | |||||||
| ارتفاع الرفع (م) | 10 ، 11 ، 12 | |||||||
| الطبقة العاملة | A5 | |||||||
| طريقة التحكم | التحكم في المقصورة أو جهاز التحكم عن بعد | |||||||
| مصدر الطاقة | 380V 50HZ 3 مراحل (يمكن أن تزودها بنفسك) | |||||||
| آلية رفع عربة | ||||||||
|
سرعة الرفع (م / دقيقة) |
الخطاف الرئيسي | 11.3 | 8.5 | 7.9 | 7.2 | 7.5 | 5.9 | |
| خطاف مساعد | - | - | 14.6 | 15.4 | 15.4 | 10.4 | ||
| آلية حركة العربة | ||||||||
| سرعة السفر (م / دقيقة) | 37.3 | 35.6 | 36.6 | 36.6 | 37 | 36 | ||
| آلية حركة الرافعة | ||||||||
| سرعة السفر (م / دقيقة) | 37.3 | 39.7 | 37.3 | 39.7 | 39.4 | 38.5 | ||
| قوة المحرك (KW) | 40.8 - 51.8 | 41.5-52.8 | 80-77 | 84-81 | 99.3-117.3 | 126.5 | ||
| يوصى باستخدام مسار السكة الحديد | 43 كجم / م | 43 كجم / م أو QU70 | ||||||
هيكل الشعاع الرئيسي:
1. شعاع تروس
يتميز الشكل الهيكلي الملحوم بزاوية فولاذية أو شعاع I بمزايا التكلفة المنخفضة والوزن الخفيف ومقاومة الرياح الجيدة.ومع ذلك ، نظرًا للعدد الكبير من نقاط اللحام وعيوب الجمالون نفسه ، فإن شعاع الجمالون له أيضًا عيوب الانحراف الكبير ، والصلابة المنخفضة ، والموثوقية المنخفضة نسبيًا ، والتفتيش المتكرر لنقاط اللحام.إنها مناسبة للأماكن ذات متطلبات السلامة المنخفضة وقدرة الرفع الصغيرة.
2. العارضة الصندوقية
الصفيحة الفولاذية ملحومة في هيكل من النوع الصندوقي ، والذي يتميز بخصائص الأمان العالي والصلابة العالية.تستخدم بشكل عام للرافعات العملاقة ذات الحمولة الكبيرة والرافعات العملاقة ذات الحمولة الفائقة.العارضة الصندوقية لها أيضًا عيوب التكلفة العالية والوزن الذاتي الثقيل ومقاومة الرياح السيئة.
كيفية اختيار:
1. اختيار رافعة جسرية
2. طول ناتئ وامتداد
3. مبدأ تحديد قاعدة العجلات
4. يتم تحديد حجم تباعد الرافعة الجسرية

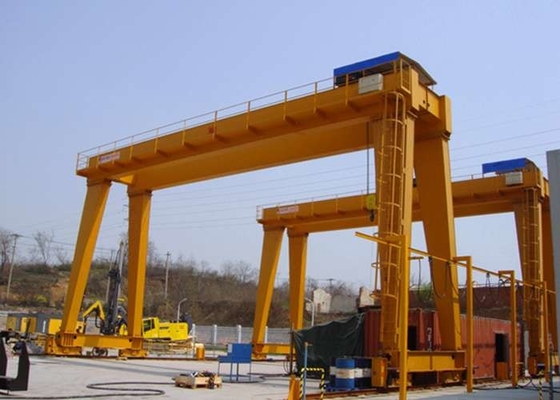

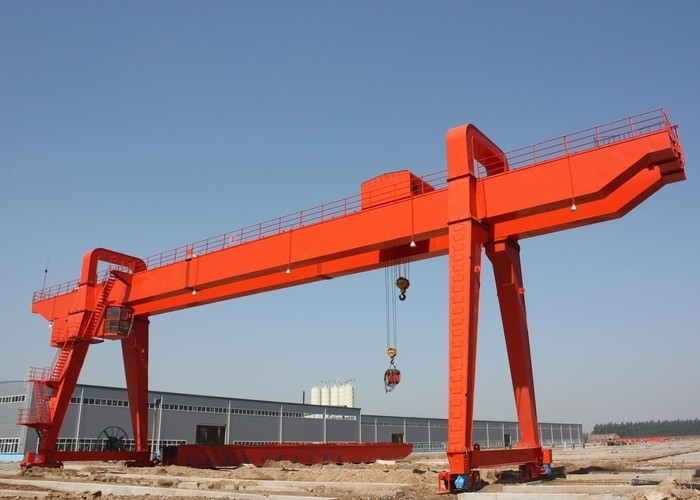

تفاصيل رافعة جسرية العارضة المزدوجة:
