| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD6000-40000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 35-45 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7-35 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية | Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 800 ت |
| اسم المنتج: | رافعة جسرية مثبتة على السكك الحديدية | تطبيق: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-800 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية سهلة التشغيل ، رافعة بوابة ، رافعة جالوت |
| اكتب: | رافعة جسرية مزدوجة العارضة الثقيلة | آلية الرفع: | فتح عربة الونش |
| سرعة الرفع: | قياسي أو حسب المتطلبات | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | A3 A8 Double Girder Gantry Crane,Double Girder Gantry Crane GB5905,GB T14406 Box Girder Crane |
||
استقرار جيد مزدوج العارضة القنطرية العملاقة قدرة تحمل قوية
وصف:

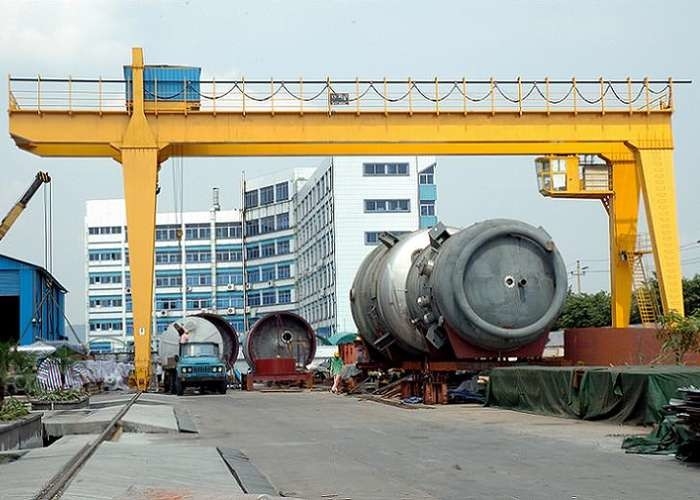

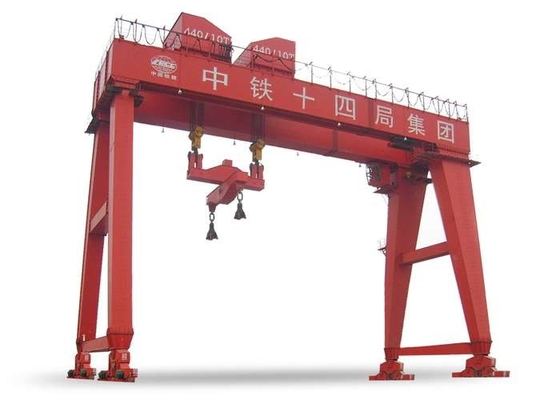

تتميز الرافعة الجسرية ذات العارضة الرئيسية المزدوجة بقدرة تحمل قوية ، وامتداد كبير ، واستقرار عام جيد والعديد من الأصناف ، ولكن جودتها أكبر من تلك الخاصة بالرافعة الجسرية ذات العارضة الرئيسية المفردة بنفس قدرة الرفع ، والتكلفة أعلى أيضًا.وفقًا لهيكل الحزمة الرئيسية ، يمكن تقسيمها إلى شكلين: العارضة الصندوقية والجمالون.بشكل عام ، يتم استخدام هيكل على شكل صندوق.
هيكل الشعاع الرئيسي:
1. شعاع تروس
يتميز الشكل الهيكلي الملحوم بزاوية فولاذية أو شعاع I بمزايا التكلفة المنخفضة والوزن الخفيف ومقاومة الرياح الجيدة.ومع ذلك ، نظرًا للعدد الكبير من نقاط اللحام وعيوب الجمالون نفسه ، فإن شعاع الجمالون له أيضًا عيوب الانحراف الكبير ، والصلابة المنخفضة ، والموثوقية المنخفضة نسبيًا ، والتفتيش المتكرر لنقاط اللحام.إنها مناسبة للأماكن ذات متطلبات السلامة المنخفضة وقدرة الرفع الصغيرة.
2. العارضة الصندوقية
الصفيحة الفولاذية ملحومة في هيكل من النوع الصندوقي ، والذي يتميز بخصائص الأمان العالي والصلابة العالية.تستخدم بشكل عام للرافعات العملاقة ذات الحمولة الكبيرة والرافعات العملاقة ذات الحمولة الفائقة.العارضة الصندوقية لها أيضًا عيوب التكلفة العالية والوزن الذاتي الثقيل ومقاومة الرياح السيئة.
المواصفات الفنية:
| قدرة الرفع | ر | 5 | 10 | 16 / 3.2 | 20/5 | 32/5 | 50/10 | |||||||||
| واجب العمل | ISO | A3-A8 | ||||||||||||||
| امتداد | م | 7-35 ، حسب الطلب | ||||||||||||||
| ارتفاع الرفع | الخطاف الرئيسي | م | 10 | 11 | 10 | 11 | 10 | 11 | 10 | 11 | 10 | 11 | 10 | 12 | ||
| مساعدصنارة صيد | 10.275،11.275 | 10.446،11.446 | 10.73 | 11.73 | 10.918 | 12.918 | ||||||||||
| سرعة | رفع | رئيسي | م / دقيقة | 11.3 | 8.5 | 7.9 | 7.2 | 7.5 | 5.9 | |||||||
| مساعد | 14.6 | 15.4 | 15.4 | 10.4 | ||||||||||||
| عربة السفر | 37.3 | 35.6 | 36.6 | 37 | 36 | |||||||||||
| رافعة متحركة | 37.3 | 39.7 | 40.1 | 39.7 | 39.7 | 37.3 | 39.7 | 39.4 | 38.5 | |||||||
| أوصى الذيل | 43 كجم / م | 43 كجم / م أو QU70 | ||||||||||||||
| مزود الطاقة | 3 مراحل 380 فولت 50 هرتز ، أو حسب متطلبات العملاء | |||||||||||||||
كيفية اختيار:
1. اختيار رافعة جسرية
الامتثال للوائح ذات الصلة من GB / T14406-1993 و GB5905-86 للرافعات الجسرية العامة.
في ظل الظروف العادية ، تكون قدرة الرفع أقل من 50 طنًا ، والمدى أقل من 35 مترًا ، ولا توجد متطلبات خاصة للاستخدام ، يجب اختيار نوع الشعاع الرئيسي الفردي.إذا كان من المطلوب أن يكون عرض ساق القنطرة كبيرًا ، أو كانت سرعة العمل عالية ، أو غالبًا ما يتم رفع القطع الثقيلة والطويلة ، فيجب اختيار الرافعة الجسرية مزدوجة العارضة.
2. طول ناتئ وامتداد
يعد امتداد الرافعة الجسرية عاملاً مهمًا يؤثر على جودة الرافعة نفسها.في الاختيار ، يجب تقليل المدى إلى أدنى حد في ظل فرضية تلبية شروط استخدام المعدات وتلبية معايير سلسلة الامتداد.
3. مبدأ تحديد قاعدة العجلات
(أ) يمكنها تلبية متطلبات الاستقرار للرافعة على طول اتجاه مسار الرافعة ؛
(ب) ينبغي أن تكون الأبعاد الكلية للبضائع قادرة على المرور بسلاسة عبر الإطار الفولاذي المسطح للركائز ؛
(ج) لاحظ أن قاعدة العجلات B تتناسب مع الامتداد S. بشكل عام ، قاعدة العجلات B = (1 / 4-1 / 6) S.
4. يتم تحديد حجم تباعد الرافعة الجسرية
أثناء العمل ، يجب أن يكون هناك مساحة معينة بين الأبعاد الخارجية للرافعة القنطرية ومرور البضائع ومركبات النقل في الفناء لتسهيل عمليات التحميل والتفريغ.عند التحميل والتفريغ ضمن الامتداد ، يجب أن تحافظ مركبة النقل العام على مسافة تزيد عن 0.7 متر من ساق الباب.عندما لا تعمل الموزعة ، يجب أن تكون هناك مسافة تزيد عن 0.5 متر من سيارة النقل ، وعندما تمر البضائع عبر أرجل الباب ، يجب أن تكون هناك مسافة تزيد عن 0.5 متر.
تطبيق:
تستخدم الرافعة الجسرية ذات العارضة المزدوجة بشكل رئيسي في الصلب ، ومنتجات الغابات ، والوسائط المتعددة ، والكتلة الحيوية / الحبيبات ، ومستودعات الخرسانة ، ومحطة السكك الحديدية ، وساحة التخزين ، وحوض بناء السفن ، والعديد من الصناعات الأخرى.
توصيل:
نتطلع إلى تلقي استفسارك بالمعلومات التفصيلية أدناه:
1. نوع محاصر أو الجمالون؟نوع؟(عارضة واحدة ، عارضة مزدوجة أو حسب التوصية)
2. SWL / الحمولة:؟
3. سبان:؟
4. ارتفاع الرفع:؟
5. تحتاج ناتئ ، إذا لزم الأمر ، إلى متى؟
6. الجهد القياسي: 380V 50Hz ، 3p ، AC ، هل هو جيد؟
7. طلب السرعة:؟
8. هل تحتاج إلينا لتوفير نظام السكك الحديدية وإمدادات الطاقة؟إذا لزم الأمر ، من فضلك قل لنا مسافة السفر الطويلة للرافعة!
9. المنفذ الخاص بك؟نتحقق من أقل سعر للشحن ، ثم يمكنك إجراء مقارنة دقيقة للغاية.
