| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD6000-40000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 35-45 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7-35 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية | Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 800 ت |
| اسم المنتج: | رافعة جسرية مثبتة على السكك الحديدية | تطبيق: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-800 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية سهلة التشغيل ، رافعة بوابة ، رافعة جالوت |
| اكتب: | رافعة جسرية مزدوجة العارضة الثقيلة | آلية الرفع: | فتح عربة الونش |
| سرعة الرفع: | قياسي أو حسب المتطلبات | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | مخصصة مزدوجة العارضة جالوت كرين,العارضة المزدوجة جالوت كرين 20T,سانتو 60 طن رافعة جسرية |
||
تصميم مخصص 20 30 60 طن رافعة جسرية مزدوجة العارضة مع عربة متنقلة
مقدمة عامة:
تتكون الرافعة الجسرية مزدوجة الشعاع بشكل أساسي من الجسر والعربة وآلية حركة الرافعة والنظام الكهربائي.
تم تصميم وتصنيع هذه الرافعة الجسرية وفقًا لـ GB / T 14406 "رافعة جسرية عامة".تنطبق على نطاق واسع على المستودع المفتوح أو السكة الحديدية على طول لأعمال المناولة والرفع العامة ؛كما يمكن تجهيزها بالعديد من أجهزة الرفع للأعمال الخاصة ؛بينما يحظر رفع محلول درجة الحرارة العالية ، والقابل للاشتعال ، والمتفجرات ، والتآكل ، والحمل الزائد ، والغبار وغيرها من العمليات الخطرة.
الأجزاء المكونة:
وفقًا لمعيار الصناعة GB / T14406 ، فإن الرافعة الجسرية تتكون أساسًا من المكونات التالية
1. عجلة أسطوانية
2. العازلة
3. كتلة الفرامل
4. حبل أسلاك الفولاذ
5. رفع هوك
6. سيارة أجرة السائق
7. المخفض
8. بكرة الصب
9. بكرة الصب
10. المحرك
11. معدات التحكم الإلكتروني
المعايير الفنية النموذجية:
| سعة التحميل | رئيسي | ر | 50 | 75 | 100 | 200 | 320 | 400 | 500 | |
| مساعد | 10 | 20 | 20 | 32 | 50 | 30 | 80 | |||
| امتداد | S (م) | 30 | 35 | 40 | 16 | 22 | 18 | 18 | 28.5 | |
| ارتفاع الرفع | رئيسي | م | فوق السكة الحديدية بحد أقصى 22 | 22 | 16 | 12 | 13 | 18 | 3 3/10 | |
| مساعد | فوق السكة الحديدية بحد أقصى 24 | 17.5 | 13 | 14 | 20 | 34 | ||||
| سرعة الرفع | رئيسي | م / دقيقة | 7.68 | 6.25 | 4.62 | 0.2-1.8 | 0.14-1.4 | 0.15-1.5 | 0.15-1.5 | |
| مساعد | 19.8 | 9.28 | 9.28 | 6 | 7.5 | 6 | 0.6-6 | |||
| سرعة العربة | م / دقيقة | 38.6 | 38.9 | 13.1 | 20 | 7 | 10 | 1.36-13.6 | ||
| سرعة الرافعة | م / دقيقة | 42.7 | 17.8 | 16 | 17 | 18 | 1.6-16 | |||
| واجب العمل | A5 | A5 | A5 | A5 | A5 | A5 | A5 | |||
| مسار | جامعة قطر 80 | جامعة قطر 100 | جامعة قطر 120 | |||||||
مزايا:
1. إطار العارضة الصندوقية شديدة الصلابة
هيكل مدمج ، موفر للمساحة.
عارضة مربعة واحدة ، تتكيف مع تكنولوجيا اللحام المتقدمة ، معيار ISO.
مادة Q235B (Fe37).
10.9 فئة مسامير عالية التوتر بين العارضة والأرجل ، اتصال آمن مدى الحياة.
عجلات ذات حواف مزدوجة أو مسطحة ، محامل مقاومة للاحتكاك ، مخازن خلوية ، واقيات انحراف المسار.
2. عربة كهربائية قابلة للتحقيق
مادة حبل الطبل Q235B ، أكثر واقعية
دليل حبل دائم ، خدمة طويلة العمر
يساعدك مفتاح الحد وجهاز الحماية من التحميل الزائد في الحفاظ على سلامتك
3. سهولة التشغيل ، والموقف الدقيق ، والمزيد من السلامة
مفاتيح الحد - لمنع الرفع الزائد والخفض المفرط للخطاف.
محطات أزرار الضغط - خفيفة للغاية وسهلة التشغيل وسهلة التشغيل.أجهزة التحكم عن بعد للراديو اللاسلكي تُستخدم الآن بشكل ملائم وعلى نطاق واسع.
بدايات ناعمة - وحدات بدء تشغيل كهربائية / إلكترونية لينة مقترنة كهربائيًا بمحركات السفر الطويلة لتحقيق بدايات خالية من الاهتزازات وخفيفة الوزن.
منصة الصيانة مع السكك الحديدية اليدوية - صيانة سهلة وبسيطة وآمنة للرافعة ممتدة جزئيًا أو بطول العارضة بالكامل.

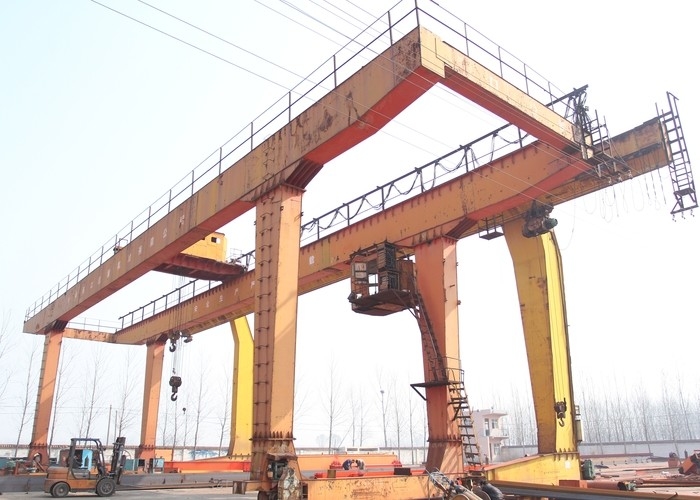

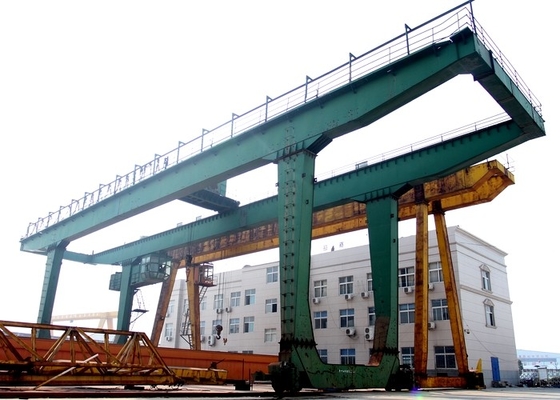

الصور:
