| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MH ، BMH ، MHL ، MDG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD2000-10000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 15-30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| حالة: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| فترة: | 7.5-35 م | توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية | الأعلى. ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 1-20 طن ، بحد أقصى 32 طن |
| اسم المنتج: | رافعة جسرية للسفر الأرضي | طلب: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-20 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية بعارضة سهلة التشغيل ، رافعة علوية بعارضة واحدة ، رافعة EOT ، رافعة علوية 7.5 طن |
| يكتب: | رافعة جسرية بعارضة واحدة ، رافعة علوية بعارضة واحدة ، رافعة علوية 10 طن | آلية الرفع: | رافعة كهربائية |
| سرعة الرفع: | 0 ~ 8 م / دقيقة | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | سكة رافعة جسرية بعارضة واحدة,رافعة جسرية بعارضة واحدة 10 طن,رافعة رافعة خارجية MH |
||
MH واحدة العارضة العملاقة كرين السكك الحديدية في الهواء الطلق رافعة كرين 10 طن السعر
وصف:
الرافعة الجسرية هي رافعة من نوع الجسر حيث يتم دعم الجسر على المسار الأرضي بواسطة أذرع الامتداد على كلا الجانبين.من الناحية الهيكلية ، تتكون من جسر ، وآلية تشغيل عربة ، وعربة رفع وأجزاء كهربائية.تحتوي بعض الرافعات الجسرية على أذرع من جانب واحد فقط ، والجانب الآخر مدعوم في ورشة العمل أو الحامل ، وهو ما يسمى بالرافعة شبه الجسرية.يتكون إطار الجسر العلوي للرافعة الجسرية (بما في ذلك العارضة الرئيسية والحزمة النهائية) والركائز والحزمة السفلية وأجزاء أخرى.من أجل توسيع نطاق عمل الرافعة ، يمكن أن تمتد الحزمة الرئيسية إلى ما وراء الركائز إلى أحد الجانبين أو كلاهما لتشكيل ناتئ.يمكن أيضًا استخدام عربة الرفع مع ذراع الرافعة لتوسيع نطاق تشغيل الرافعة من خلال ميل ودوران ذراع الرافعة.
تفاصيل أجزاء الرافعة الجسرية بعارضة واحدة:
1. آلية الرفع
- رافعة كهربائية بعارضة واحدة
- نوع MDG L: رافعة مثبتة على الجانب مع سلطعون
2. بوجي مدفوعة وشعاع نهاية الأرض
- عجلة ذات حواف مزورة
- شعاع صندوقي صلب ملحوم
- تصميم مضغوط
3. الشواية الرئيسية والساقين
- العارضة الرئيسية و 4 أرجل من النوع الصندوقي الملحوم
- المادة: فولاذ كربوني بجودة عالية من Q235B أو Q355B
- العارضة الرئيسية متصلة بمسامير القوة.
- تم اختبار مفصل اللحام بالأشعة السينية أو الفحص بالموجات فوق الصوتية ؛
- انحراف مصمم ≤ 1/800 من الامتداد
4. التحكم
- التحكم في المقصورة
- التحكم في القلادة
- تحكم لاسلكي
5. الأجزاء الكهربائية
- موصل التيار الكهربائي
- جميع حركات الرافعة مستقلة ويمكن تشغيلها في وقت واحد.
- درجة الحماية IP55
- يتم وضع المكونات بطريقة سهلة الصيانة ، ويوفر التصميم الكامل حماية جيدة
- يتم تعليق كبلات Festoon على سروج الكابلات ، ويتم تثبيتها في عربات الكابلات ، وتعمل في مسار C مجلفن.
6. الرسم
- الحماية من التآكل من خلال إزالة الصدأ عن طريق التفجير الميكانيكي بالرصاص Sa2.5
- طبقة أولى من طلاء ايبوكسي 30 ميكرون
- طبقة ثانية من طلاء ايبوكسي 30 ميكرون
- الطبقة الثالثة طلاء بولي يوريثين 40 ميكرون
- متوسط السماكة: حوالي 100 ميكرون
- اللون: أحمر أو برتقالي حسب المتطلبات
المواصفات الفنية:
| الاهلية | طن | 3 | 5 | 10 | 16 | 20 | ||
| يولد | م | 7 ، 10 ، 16 ، 20 ، 24 ، 30 ، 35 ، 40 حسب المتطلبات | ||||||
| طريقة التشغيل | خط معلق مع زر الضغط / الكابينة / التحكم عن بعد | |||||||
| سرعة | رفع | م / دقيقة | 8 ، 8 / 0.8 | 8،8 / 0.8 | 7،7 / 0.7 | 3.5 | 3.5 | |
| عبر السفر | 20 | 20 | 20 | 20 | 20 | |||
| السفر لمسافات طويلة | أرض | 20 | 20 | 20 | 20 | 20 | ||
| الطائرة | 20 ، 30 ، 45 | 20 ، 30 ، 40 | 30،40 | 30،40 | 30،40 | |||
| محرك | رفع | اكتب / kw |
ZD41-4 / 4.5 ZDS1-4 / 0.4 / 4.5 |
ZD141-4 / 7.5 ZDS10.8 / 4.5 | ZD151-4 / 13 ZDS11.5 / 4.5 | ZD151-4 / 13 | ZD152-4 / 18 | |
| عبر السفر | ZDY12-4 / 0.4 | ZDY121-4 / 0.8 | ZDY21-4 / 0.82 | ZDY121-4 / 0.82 | يزد -4 / 0.84 | |||
| السفر لمسافات طويلة | أرض |
ZDY21-4 / 0.82 ZDY21-4 / 1.52 |
YZY22-4 / 1.52 YZR132M2-6 / 3.72 |
YZR22-4 / 1.52 |
YZR160M1-6 / 6.32 YZR160M2-6 / 8.52 |
YZR160M1-6 / 6.32 YZR160M2-6 / 8.52 |
||
| الطائرة |
ZDR100-4 / 1.52 ZDR112-4 / 2.12 |
YZR112L1-4 / 2.12 YZR160M1-6 / 2.12 |
YZR112L1-4 / 2.12 (يزر 160 م 2) |
YZR160M2-6 / 8.52 YZR160L2-6 / 112 |
YZR160M2-6 / 8.52 YZR160L2-6 / 112 |
|||
| رافعة كهربائية | نموذج | CD1 / MD1 | CD1 / MD1 | CD1 / MD1 | CD1 | HC | ||
| ارتفاع الرفع | م | 6،9،12،18،24،30 | ||||||
| واجب العمل | A3 | |||||||
| مزود الطاقة | 380V 50HZ 3phase AC (حسب الطلب الخاص بك) | |||||||
ميزات السلامة:
جهاز حماية الوزن الزائد ، أعلى جودة تحمل مواد البولي يوريثين العازلة لفترة طويلة ، مفتاح حد سفر الرافعة ، وظيفة حماية الجهد المنخفض ، نظام التوقف في حالات الطوارئ ، نظام حماية الحمل الزائد الحالي وما إلى ذلك!
طلب:
يتم تطبيق مواصفات الرافعة الجسرية ذات العارضة الواحدة على نطاق واسع للقيام بأعمال التحميل والتفريغ في الهواء الطلق.مثل
كمنطقة مخزون المواد ومصنع الأسمنت وصناعة الجرانيت وصناعة البناء والصناعة الهندسية وما إلى ذلك.

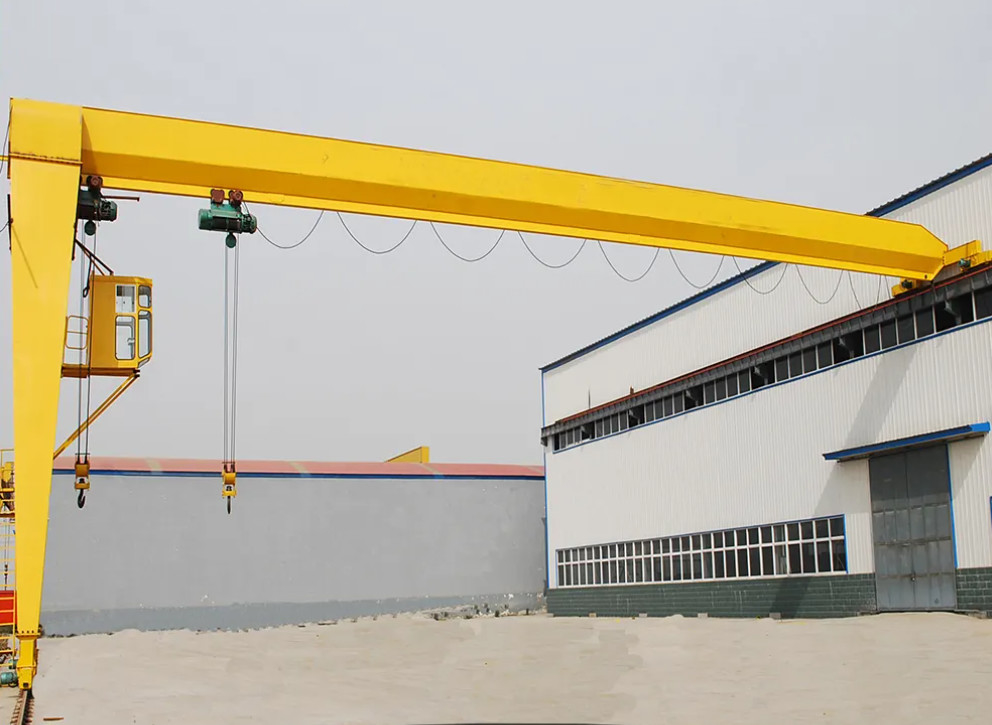

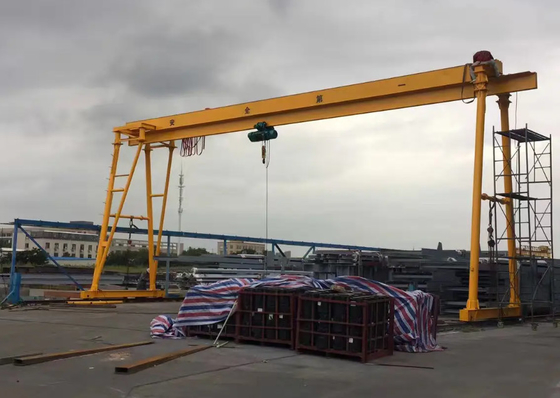

صور كرين:
