| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MH ، BMH ، MHL ، MDG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD2000-10000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 15-30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| حالة: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| فترة: | 7.5-35 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية | الأعلى. ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 1-20 طن ، بحد أقصى 32 طن |
| اسم المنتج: | رافعة جسرية للسفر الأرضي | طلب: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-20 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية بعارضة سهلة التشغيل ، رافعة علوية بعارضة واحدة ، رافعة EOT ، رافعة علوية 7.5 طن |
| يكتب: | رافعة جسرية بعارضة واحدة ، رافعة علوية بعارضة واحدة ، رافعة علوية 10 طن | آلية الرفع: | رافعة كهربائية |
| سرعة الرفع: | 0 ~ 8 م / دقيقة | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| إبراز: | رافعة جسرية أحادية الشعاع 10t,رافعة سانتو أحادية الشعاع,رافعة سانتو الكهربائية |
||
وصف عام:
الرافعة الجسرية هي رافعة من نوع الجسر حيث يتم دعم الجسر على المسار الأرضي بواسطة أذرع الامتداد على كلا الجانبين.من الناحية الهيكلية ، تتكون من جسر ، وآلية تشغيل عربة ، وعربة رفع وأجزاء كهربائية.تحتوي بعض الرافعات الجسرية على أذرع من جانب واحد فقط ، والجانب الآخر مدعوم في ورشة العمل أو الحامل ، وهو ما يسمى بالرافعة شبه الجسرية.يتكون إطار الجسر العلوي للرافعة الجسرية (بما في ذلك العارضة الرئيسية والحزمة النهائية) والركائز والحزمة السفلية وأجزاء أخرى.من أجل توسيع نطاق عمل الرافعة ، يمكن أن تمتد الحزمة الرئيسية إلى ما وراء الركائز إلى أحد الجانبين أو كلا الجانبين لتشكيل ناتئ.يمكن أيضًا استخدام عربة الرفع مع ذراع الرافعة لتوسيع نطاق تشغيل الرافعة من خلال ميل الذراع ودورانه.
عوارض وعجلات أرضية:
1) يمكن لعوارض الأرضية المزودة بنظام عجلات القيادة الكهربائية التحكم في تشغيل أرضية الرافعة أو السير على طول القضبان المتوازية المثبتة على الأرض.
2) العجلات ذات جودة عالية وتصميم شديد التحمل ، تم تصميم الفولاذ 45 # والمعالجة الحرارية عن قصد من أجل عمر خدمة طويل وموثوق.
3) محامل من النوع المختوم مقاومة للطين والغبار ومانعة للتسرب ، العمود الرئيسي مضاد للتآكل.
4) يقوم اللحام الآلي ولحام المستوى الأعلى بعمل اللحام للتأكد من أن الجسم كله قوي جدًا وجميل.
المعلمة الفنية القياسية:
| الاهلية | تي | 3 | 5 | 10 | 16 | 20 | ||
| يولد | م | 12،16،20،24،30 | ||||||
| طريقة التشغيل | خط معلق مع زر ضغط / كابينة / ريموت | |||||||
| سرعة | رفع |
م / دقيقة |
8 ، 8 / 0.8 | 8،8 / 0.8 | 7،7 / 0.7 | 3.5 | 3.5 | |
| عبر السفر | 20 | 20 | 20 | 20 | 20 | |||
| السفر لمسافات طويلة | أرض | 20 | 20 | 20 | 20 | 20 | ||
| الطائرة | 20 ، 30 ، 45 | 20 ، 30 ، 40 | 30،40 | 30،40 | 30،40 | |||
| محرك | رفع | اكتب / kw | ZD41-4 / 4.5 ZDS1-4 / 0.4 / 4.5 |
ZD141-4 / 7.5 ZDS10.8 / 4.5 | ZD151-4 / 13 ZDS11.5 / 4.5 | ZD151-4 / 13 | ZD152-4 / 18 | |
| عبر السفر | ZDY12-4 / 0.4 | ZDY121-4 / 0.8 | ZDY21-4 / 0.8 × 2 | ZDY121-4 / 0.8 × 2 | YZD-4 / 0.8 × 4 | |||
| السفر لمسافات طويلة | أرض | ZDY21-4 / 0.8 × 2 ZDY21-4 / 1.5 × 2 |
YZY22-4 / 1.5 × 2 YZR132M2-6 / 3.7 × 2 |
YZR22-4 / 1.5 × 2 | YZR160M1-6 / 6.3 × 2 YZR160M2-6 / 8.5 × 2 |
YZR160M1-6 / 6.3 × 2 YZR160M2-6 / 8.5 × 2 |
||
| الطائرة | ZDR100-4 / 1.5 × 2 ZDR112-4 / 2.1 × 2 |
YZR112L1-4 / 2.1 × 2 YZR160M1-6 / 2.1 × 2 |
YZR112L1-4 / 2.1 × 2 (يزر 160 م 2) |
YZR160M2-6 / 8.5 × 2 YZR160L2-6 / 11 × 2 |
YZR160M2-6 / 8.5 × 2 YZR160L2-6 / 11 × 2 |
|||
| رافعة كهربائية | نموذج | CD1 / MD1 | CD1 / MD1 | CD1 / MD1 | CD1 | HC | ||
| ارتفاع الرفع | م | 6،9 | ||||||
| واجب العمل | A3 | |||||||
| مزود الطاقة | 380V 60HZ 3phase AC (حسب الطلب الخاص بك) | |||||||

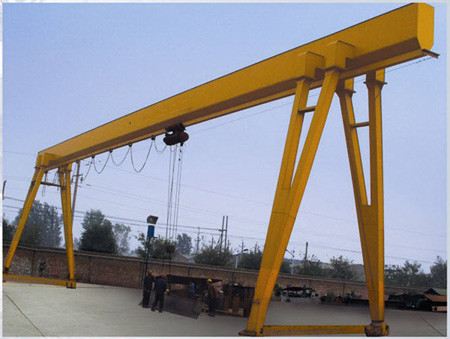

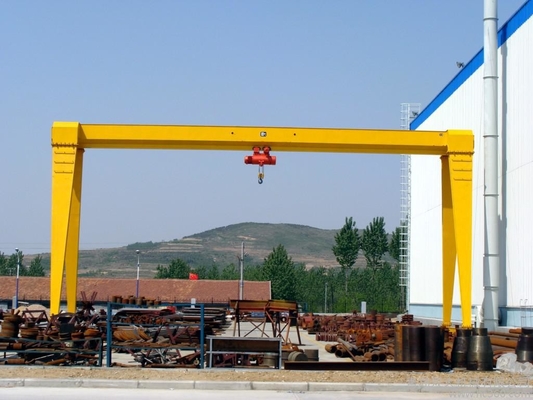

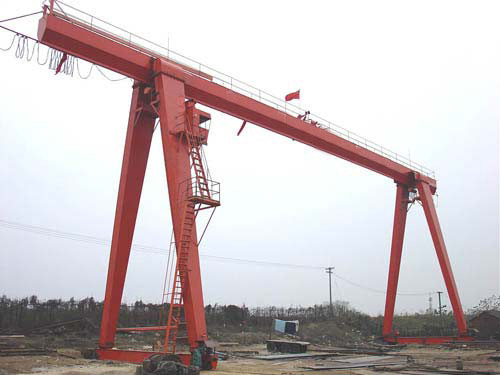

سلسلة الرافعة الجسرية بعارضة واحدة:
طلب:
