الرافعات الجسرية ذات العارضة المزدوجة لرفع حجر الجرانيت والرخام

رفع أحجار الجرانيت والرخام استخدم رافعات جسرية مزدوجة العارضة للبيع

مقدمة عامة:

الرافعة الجسرية هي رافعة من نوع الجسر حيث يتم دعم الجسر على المسار الأرضي بواسطة أذرع الامتداد على كلا الجانبين.من الناحية الهيكلية ، تتكون من جسر ، وآلية تشغيل عربة ، وعربة رفع وأجزاء كهربائية.تحتوي بعض الرافعات الجسرية على أذرع من جانب واحد فقط ، والجانب الآخر مدعوم في ورشة العمل أو الحامل ، وهو ما يسمى بالرافعة شبه الجسرية.يتكون إطار الجسر العلوي للرافعة الجسرية (بما في ذلك العارضة الرئيسية والحزمة النهائية) والركائز والحزمة السفلية وأجزاء أخرى.من أجل توسيع نطاق عمل الرافعة ، يمكن أن تمتد الحزمة الرئيسية إلى ما وراء الركائز إلى أحد الجانبين أو كلا الجانبين لتشكيل ناتئ.يمكن أيضًا استخدام عربة الرفع مع ذراع الرافعة لتوسيع نطاق تشغيل الرافعة من خلال ميل الذراع ودورانه.

في ظل الظروف العادية ، تكون قدرة الرفع أقل من 50 طنًا ، والمدى أقل من 35 مترًا ، ولا توجد متطلبات خاصة للاستخدام ، يجب اختيار نوع الشعاع الرئيسي الفردي.إذا كان من المطلوب أن يكون عرض ساق القنطرة كبيرًا ، أو كانت سرعة العمل عالية ، أو غالبًا ما يتم رفع القطع الثقيلة والطويلة ، فيجب اختيار الرافعة الجسرية مزدوجة العارضة.

ميزات التفاصيل:

التصميم:أبعاد مدمجة ، ووزن خفيف ، وسهل التشغيل ، وسهلة الصيانة ، وتصميم معياري يناسب مباشرة بين المكونات.

المحركات:يستخدم Axon محركات متينة أسطوانية / مخروطية الشكل لتغيير عمود الدوران مع أقسام أنيقة من الألمنيوم المصبوب المستمر ، وفئة عزل مكابح أمان متكاملة من الفئة F ، وحماية IP54.

علب التروس:وحدات التروس الحلزونية المسطحة الدقيقة / المحفزة في حاويات من السبائك الخفيفة مع تروس مقواة بالعلبة ، ومعالجة سطحية عالية الجودة وتزييت دائم بالزيت / الشحوم.

الفرامل:مكابح DC كهرومغناطيسية أحادية / ثنائية القرص تتميز بالفرملة التلقائية عند انقطاع التيار الكهربائي.تم تصميم بطانات الفرامل السليمة بيئيًا لحوالي.مليون عملية فرملة تتيح فترات صيانة طويلة.

اللوحة الكهربائية:تصميم معياري ، يغطي نطاق تشغيل واسع جدًا.تم تصميم الأنظمة لسهولة التركيب والصيانة والتشغيل الموثوق به ، مع وجود فتيل أقل من الدوائر الكهربائية والأسلاك الأنبوبية والمحطات غير الملولبة.تم تجهيز كل مجموعة محرك بجهاز حماية المحرك الزائد لتوفير حماية فعالة ضد التحميل الزائد غير المسموح به.

لوحة:يتم فرك كل مكون وجزء من المكونات تمامًا ودهانها بطبقتين من الطلاء التمهيدي قبل التجميع وطبقتين من طلاء بوليمر بوليمر سريع الجفاف بعد الاختبار.

المعايير الفنية النموذجية:

مزايا:

1. إطار العارضة الصندوقية شديدة الصلابة

• هيكل مدمج ، موفر للمساحة.

• عارضة مربعة واحدة ، تتكيف مع تكنولوجيا اللحام المتقدمة ، معيار ISO.

• مادة Q235B (Fe37).

• 10.9 فئة مسامير عالية التوتر بين العارضة والأرجل ، اتصال آمن مدى الحياة.

• عجلات ذات حواف مزدوجة أو مسطحة ، محامل مقاومة للاحتكاك ، مخازن خلوية ، واقيات انحراف المسار.

2. عربة كهربائية قابلة للتحقيق

• مادة حبل الطبل Q235B ، أكثر واقعية

• دليل حبل دائم ، خدمة طويلة العمر

• يساعدك مفتاح الحد وجهاز الحماية من التحميل الزائد في الحفاظ على سلامتك

3. سهولة التشغيل ، والموقف الدقيق ، والمزيد من السلامة

• مفاتيح الحد - لمنع الرفع الزائد والخفض المفرط للخطاف.

• محطات أزرار الضغط - خفيفة للغاية وسهلة التشغيل وسهلة التشغيل.أجهزة التحكم عن بعد للراديو اللاسلكي تُستخدم الآن بشكل ملائم وعلى نطاق واسع.

• بدايات ناعمة - وحدات بدء تشغيل كهربائية / إلكترونية لينة مقترنة كهربائيًا بمحركات السفر الطويلة لتحقيق بدايات خالية من الاهتزازات وخفيفة الوزن.

• منصة الصيانة مع السكك الحديدية اليدوية - صيانة سهلة وبسيطة وآمنة للرافعة ممتدة جزئيًا أو بطول العارضة بالكامل.

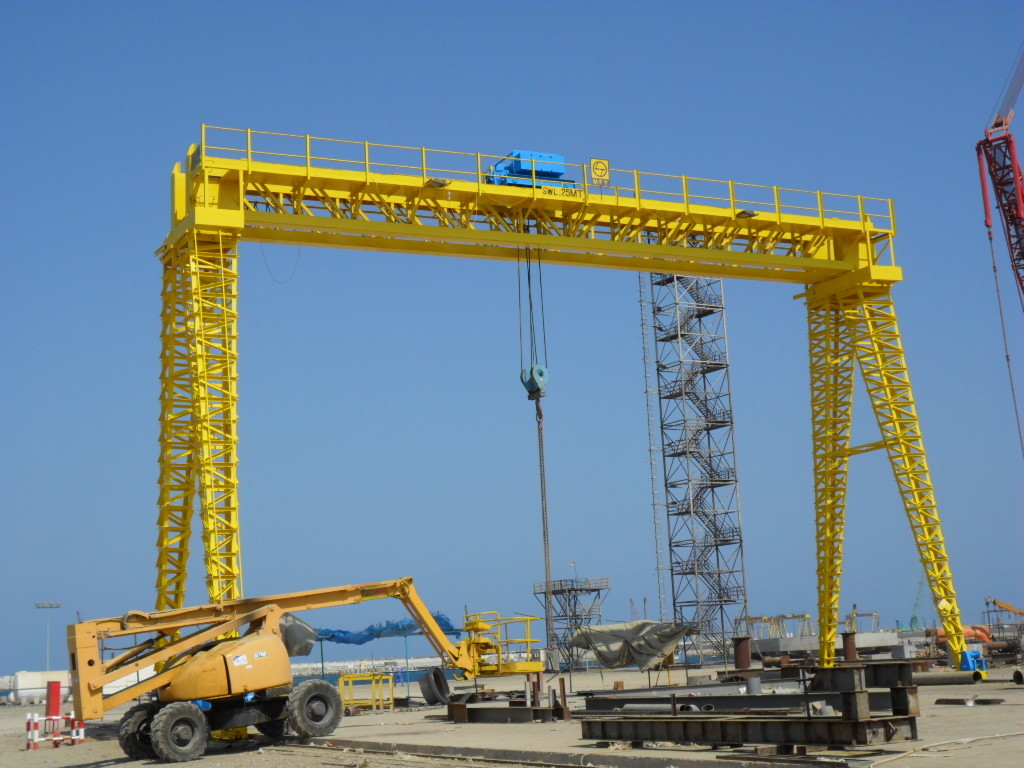

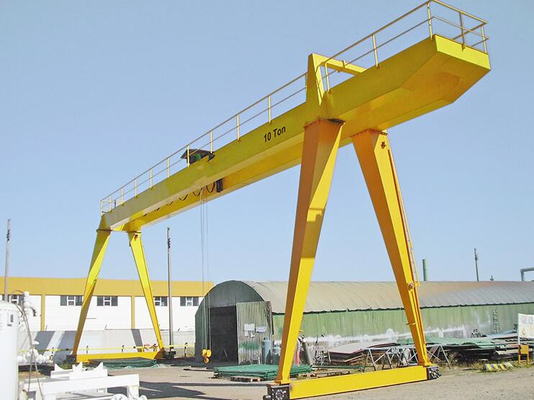

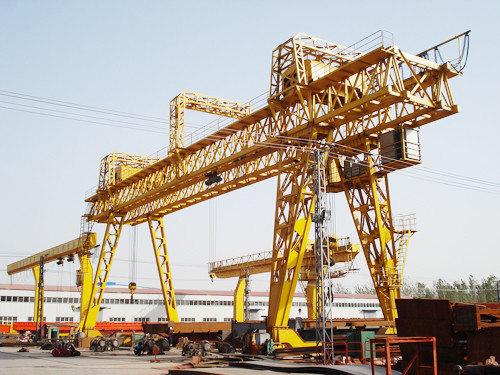

الصور:
