| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD6000-40000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 35-45 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7-35 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية | Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 800 ت |
| اسم المنتج: | رافعة جسرية مثبتة على السكك الحديدية | تطبيق: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-800 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية سهلة التشغيل ، رافعة بوابة ، رافعة جالوت |
| اكتب: | رافعة جسرية مزدوجة العارضة الثقيلة | آلية الرفع: | فتح عربة الونش |
| سرعة الرفع: | قياسي أو حسب المتطلبات | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | Q345B رافعة جسرية فولاذية كبيرة,Q235B 100 طن جسر كرين,100T رافعة جسرية مزدوجة العارضة |
||

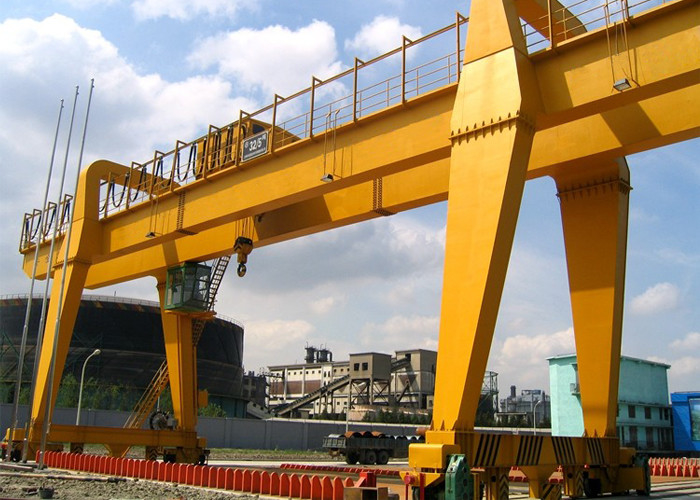

رافعة جسرية فولاذية كبيرة شعاع مزدوج 100t براعة قوية تستخدم على نطاق واسع
وصف:

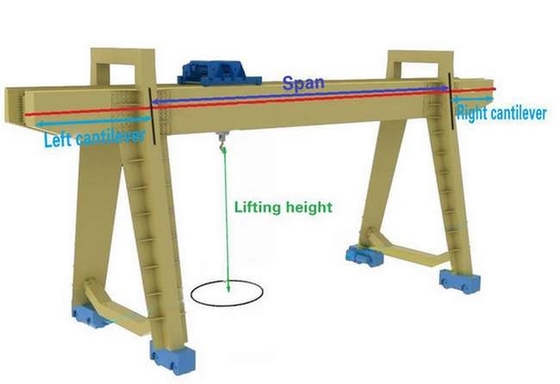

الرافعة الجسرية هي رافعة من نوع الجسر حيث يتم دعم الجسر على المسار الأرضي من خلال أذرع الامتداد على كلا الجانبين.في الهيكل ، يتكون من جسر الرافعة وآلية تشغيل العربة وعربة الرفع والأجزاء الكهربائية.تحتوي بعض الرافعات الجسرية على أذرع من جانب واحد فقط ، والجانب الآخر مدعوم في مبنى المصنع أو الحامل ، وهو ما يسمى بالرافعة شبه العملاقة.إطار الجسر العلوي للرافعة الجسرية (بما في ذلك العارضة الرئيسية والحزمة الطرفية) والركائز والعوارض السفلية وأجزاء أخرى.من أجل توسيع نطاق عمل الرافعة ، يمكن أن تمتد العارضة الرئيسية إلى ما وراء الركائز إلى أحد الجانبين أو كلاهما لتشكيل ناتئ.يمكن أيضًا استخدام عربة الرفع مع ذراع الرافعة لتوسيع نطاق تشغيل الرافعة من خلال ميل الذراع ودورانه.
المواصفات الفنية:
| قدرة الرفع | ر | 5 | 10 | 16 / 3.2 | 20/5 | 32/5 | 50/10 | |||||||||
| واجب العمل | ISO | A3-A8 | ||||||||||||||
| امتداد | م | 7-35 ، حسب الطلب | ||||||||||||||
| ارتفاع الرفع | الخطاف الرئيسي | م | 10 | 11 | 10 | 11 | 10 | 11 | 10 | 11 | 10 | 11 | 10 | 12 | ||
| مساعدصنارة صيد | 10.275،11.275 | 10.446،11.446 | 10.73 | 11.73 | 10.918 | 12.918 | ||||||||||
| سرعة | رفع | رئيسي | م / دقيقة | 11.3 | 8.5 | 7.9 | 7.2 | 7.5 | 5.9 | |||||||
| مساعد | 14.6 | 15.4 | 15.4 | 10.4 | ||||||||||||
| عربة السفر | 37.3 | 35.6 | 36.6 | 37 | 36 | |||||||||||
| رافعة متحركة | 37.3 | 39.7 | 40.1 | 39.7 | 39.7 | 37.3 | 39.7 | 39.4 | 38.5 | |||||||
| أوصى الذيل | 43 كجم / م | 43 كجم / م أو QU70 | ||||||||||||||
| مزود الطاقة | 3 مراحل 380 فولت 50 هرتز ، أو حسب متطلبات العملاء | |||||||||||||||
الميزات والمزايا:
1.هيكل فولاذي: Q235B / Q345B فولاذ هيكلي كربوني مع تكنولوجيا تشكيل غير ملحومة بمجرد تشكيل أكثر قوة وأنيقة.مناسبة لدرجات حرارة التشغيل المختلفة ؛
2. آلية الرفع: المخفض ، الأسطوانة ، فئة حماية المحركات فئة F ، الصين أو العلامات التجارية العالمية ذات الجودة العالية ، مثل Jiamusi ، Nanjing motor ، ABM ، إلخ ؛
3. هوك: أجود الصلب مزورة هوك ، طويلة باستخدام الحياة ؛
4. العجلات: صب الفراغ ، بهيكل مدمج ، صيانة مريحة ، كفاءة نقل عالية وعمر خدمة طويل.
5. آلية السفر: مع الصين أو محرك الرافعة المشهور عالميًا ، مورد المخفض ، مثل محرك Nanjing ، SEW إلخ ؛
6. الكهرباء: Chint ، Schneider أو Siemens إلخ.
مكونات الرافعة الجسرية ذات الشعاع المزدوج:
- إطار جسري (شعاع رئيسي ، ساق داعمة ، عارضة أرضية)
- عربة الونش
- آلية حركة الرافعة
- التحكم الأرضي / التحكم عن بعد / التحكم في الكابينة
نتطلع إلى تلقي استفسارك بالمعلومات التفصيلية أدناه:
1. نوع محاصر أو الجمالون؟نوع؟(عارضة واحدة ، عارضة مزدوجة أو حسب التوصية)
2. SWL / الحمولة:؟
3. سبان:؟
4. ارتفاع الرفع:؟
5. تحتاج ناتئ ، إذا لزم الأمر ، إلى متى؟
6. الجهد القياسي: 380V 50Hz ، 3p ، AC ، هل هو جيد؟
7. طلب السرعة:؟
8. هل تحتاج إلينا لتوفير نظام السكك الحديدية وإمدادات الطاقة؟إذا لزم الأمر ، من فضلك قل لنا مسافة السفر الطويلة للرافعة!
9. المنفذ الخاص بك؟نتحقق من أقل سعر للشحن ، ثم يمكنك إجراء مقارنة دقيقة للغاية.
