| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD6000-40000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 35-45 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7-35 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية | Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 800 ت |
| اسم المنتج: | رافعة جسرية مثبتة على السكك الحديدية | تطبيق: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-800 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية سهلة التشغيل ، رافعة بوابة ، رافعة جالوت |
| اكتب: | رافعة جسرية مزدوجة العارضة الثقيلة | آلية الرفع: | فتح عربة الونش |
| سرعة الرفع: | قياسي أو حسب المتطلبات | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | 400T MG Double Girder Gantry Crane,75T MG Double Girder Gantry Crane,OEM ODM Rigid Box Girder Crane |
||

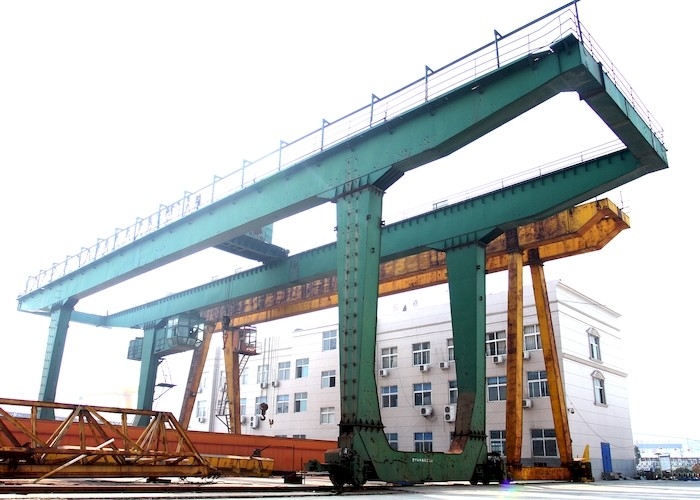

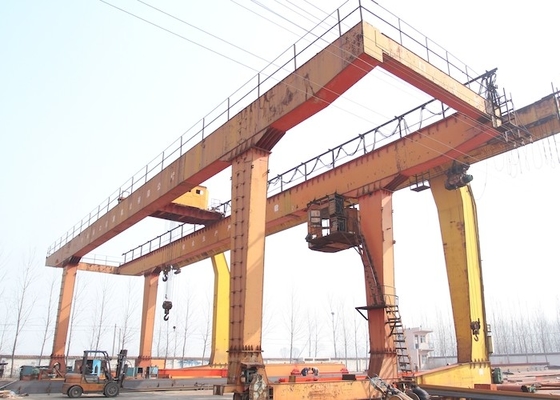

إطار العارضة الصندوقي الصلب للغاية ، الرافعة الجسرية ذات العارضة المزدوجة ، المطبقة على نطاق واسع في الهواء الطلق
مقدمة عامة
الرافعات الجسرية هي نوع مختلف من الرافعات الجسرية.إنها تستخدم بشكل أساسي في عمليات التحميل والتفريغ لساحات الشحن الخارجية ، وأحواض التخزين ، والبضائع السائبة.تتميز الرافعات الجسرية بخصائص معدل الاستخدام المرتفع للموقع ، ونطاق التشغيل الكبير ، والقدرة على التكيف على نطاق واسع ، والتنوع القوي ، وتستخدم على نطاق واسع في ساحات شحن الموانئ.
يشبه هيكلها المعدني إطارًا على شكل باب ، ويتم تثبيت قدمين تحت شعاع المحمل الرئيسي ، والذي يمكن أن يمشي مباشرة على المسار على الأرض ، ويمكن أن يحتوي طرفي العارضة الرئيسية على دعامة ناتئة.
ميزات التفاصيل:
التصميم:أبعاد مدمجة ، ووزن خفيف ، وسهل التشغيل ، وسهلة الصيانة ، وتصميم معياري يناسب مباشرة بين المكونات.
المحركات:يستخدم Axon محركات متينة أسطوانية / مخروطية الشكل لتغيير عمود الدوران مع أقسام أنيقة من الألمنيوم المصبوب المستمر ، وفئة عزل مكابح أمان متكاملة من الفئة F ، وحماية IP54.
علب التروس:وحدات التروس الحلزونية المسطحة الدقيقة / المحفزة في حاويات من السبائك الخفيفة مع تروس مقواة بالعلبة ، ومعالجة سطحية عالية الجودة وتزييت دائم بالزيت / الشحوم.
الفرامل:مكابح DC كهرومغناطيسية أحادية / ثنائية القرص تتميز بالفرملة التلقائية عند انقطاع التيار الكهربائي.تم تصميم بطانات الفرامل السليمة بيئيًا لحوالي.مليون عملية فرملة تتيح فترات صيانة طويلة.
اللوحة الكهربائية:تصميم معياري ، يغطي نطاق تشغيل واسع جدًا.تم تصميم الأنظمة لسهولة التركيب والصيانة والتشغيل الموثوق به ، مع وجود فتيل أقل من الدوائر الكهربائية والأسلاك الأنبوبية والمحطات غير الملولبة.تم تجهيز كل مجموعة محرك بجهاز حماية المحرك الزائد لتوفير حماية فعالة ضد التحميل الزائد غير المسموح به.
لوحة:يتم فرك كل مكون وجزء من المكونات تمامًا ودهانها بطبقتين من الطلاء التمهيدي قبل التجميع وطبقتين من طلاء بوليمر بوليمر سريع الجفاف بعد الاختبار.
مزايا:
1. إطار العارضة الصندوقية شديدة الصلابة
هيكل مدمج ، موفر للمساحة.
عارضة مربعة واحدة ، تتكيف مع تكنولوجيا اللحام المتقدمة ، معيار ISO.
مادة Q235B (Fe37).
10.9 فئة مسامير عالية التوتر بين العارضة والأرجل ، اتصال آمن مدى الحياة.
عجلات ذات حواف مزدوجة أو مسطحة ، محامل مقاومة للاحتكاك ، مخازن خلوية ، واقيات انحراف المسار.
2. عربة كهربائية قابلة للتحقيق
مادة حبل الطبل Q235B ، أكثر واقعية
دليل حبل دائم ، خدمة طويلة العمر
يساعدك مفتاح الحد وجهاز الحماية من التحميل الزائد في الحفاظ على سلامتك
3. سهولة التشغيل ، والموقف الدقيق ، والمزيد من السلامة
مفاتيح الحد - لمنع الرفع الزائد والخفض المفرط للخطاف.
محطات أزرار الضغط - خفيفة للغاية وسهلة التشغيل وسهلة التشغيل.أجهزة التحكم عن بعد للراديو اللاسلكي تُستخدم الآن بشكل ملائم وعلى نطاق واسع.
بدايات ناعمة - وحدات بدء تشغيل كهربائية / إلكترونية لينة مقترنة كهربائيًا بمحركات السفر الطويلة لتحقيق بدايات خالية من الاهتزازات وخفيفة الوزن.
منصة الصيانة مع السكك الحديدية اليدوية - صيانة سهلة وبسيطة وآمنة للرافعة ممتدة جزئيًا أو بطول العارضة بالكامل.
المعايير الفنية النموذجية:
|
سعة التحميل |
رئيسي |
ر |
50 |
75 |
100 |
200 |
320 |
400 |
500 |
|
|
مساعد |
10 |
20 |
20 |
32 |
50 |
30 |
80 |
|||
|
امتداد |
S (م) |
30 |
35 |
40 |
16 |
22 |
18 |
18 |
28.5 |
|
|
ارتفاع الرفع |
رئيسي |
م |
فوق السكة الحديدية بحد أقصى 22 |
22 |
16 |
12 |
13 |
18 |
3 3/10 |
|
|
مساعد |
فوق السكة الحديدية بحد أقصى 24 |
17.5 |
13 |
14 |
20 |
34 |
||||
|
سرعة الرفع |
رئيسي |
م / دقيقة |
7.68 |
6.25 |
4.62 |
0.2-1.8 |
0.14-1.4 |
0.15-1.5 |
0.15-1.5 |
|
|
مساعد |
19.8 |
9.28 |
9.28 |
6 |
7.5 |
6 |
0.6-6 |
|||
|
سرعة العربة |
م / دقيقة |
38.6 |
38.9 |
13.1 |
20 |
7 |
10 |
1.36-13.6 |
||
|
سرعة الرافعة |
م / دقيقة |
42.7 |
17.8 |
16 |
17 |
18 |
1.6-16 |
|||
|
واجب العمل |
|
A5 |
A5 |
A5 |
A5 |
A5 |
A5 |
A5 |
||
|
مسار |
|
جامعة قطر 80 |
جامعة قطر 100 |
جامعة قطر 120 |
||||||
يتبع التصميم والتصنيع معيار GB / JB:
| GB / T 3811-2008 | قواعد تصميم الرافعات |
| GB6067.1-2010 | إجراءات سلامة ماكينات الرافعة |
| GB / T14405-2011 | رافعة علوية عامة |
| GB / T104406-2011 | الرافعات الجسرية العامة |
| GB / T10183-2005 | تحمل تركيب الرافعات العلوية والرافعات الجسرية وتركيب القضبان |
| GB / T5905-1986 | قواعد وعملية اختبار الرافعة |
| JB / T4315-1997 | كرين معدات التحكم الكهربائية |
| GB8918-2006 | حبل سلكي للرافعات |
| GB / T700-2006 | الفولاذ الهيكلي الكربوني |
| GB / T1591-2008 | الفولاذ الإنشائي منخفض السبائك عالي الشد |
| JB928-1994 | معيار الفحص الشعاعي لوصلة اللحام |
| GB11345-1989 | طريقة الاختبار اليدوي بالموجات فوق الصوتية |
