| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MH ، BMH ، MHL ، MDG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD2000-10000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 15-30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7.5-35 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية | Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 1-20 طن ، بحد أقصى 32 طن |
| اسم المنتج: | رافعة جسرية للسفر الأرضي | تطبيق: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-20 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية بعارضة سهلة التشغيل ، رافعة علوية بعارضة واحدة ، رافعة EOT ، رافعة علوية 7.5 طن |
| اكتب: | رافعة جسرية بعارضة واحدة ، رافعة علوية بعارضة واحدة ، رافعة علوية 10 طن | آلية الرفع: | رافعة كهربائية |
| سرعة الرفع: | 0 ~ 8 م / دقيقة | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | 32T رافعة جسرية كهربائية,رافعة جسرية رافعة كهربائية ZD41,رافعة جسرية كهربائية 3T |
||

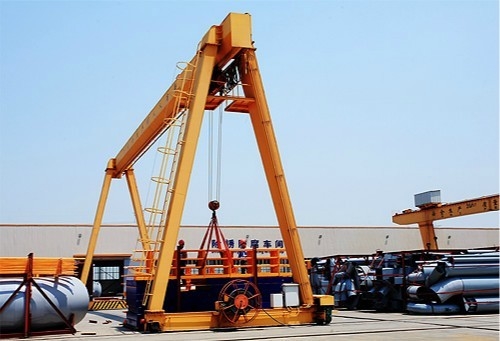

الرافعة الكهربائية ذات العارضة الواحدة رافعة جسرية مع هوك لصناعة البناء
وصف:
تتميز الرافعة الجسرية ذات العارضة الواحدة بميزات الهيكل البسيط والتركيب السهل والوزن الخفيف ومقاومة الرياح الجيدة.العارضة الرئيسية عبارة عن هيكل من نوع صندوق السكك الحديدية المتحيز. ، إنها سعة رفع مناسبة 3 طن ~ 32 طن ، مناسبة للامتداد من 12 إلى 35 مترًا ، ودرجة حرارة ظروف العمل - 20 درجة مئوية إلى + 40 درجة مئوية.
ميزات السلامة:
جهاز حماية الوزن الزائد ، عالي الجودة طويل الأمد مع مواد عازلة من مادة البولي يوريثين ، مفتاح حد سفر الرافعة ، وظيفة حماية الجهد المنخفض ، نظام التوقف في حالات الطوارئ ، نظام حماية الحمل الزائد الحالي وما إلى ذلك!
المواصفات الفنية:
| الاهلية | طن | 3 | 5 | 10 | 16 | 20 | ||
| امتداد | م | 7 ، 10 ، 16 ، 20 ، 24 ، 30 ، 35 ، 40 حسب المتطلبات | ||||||
| طريقة التشغيل | خط معلق مع زر الضغط / الكابينة / التحكم عن بعد | |||||||
| سرعة | رفع | م / دقيقة | 8 ، 8 / 0.8 | 8،8 / 0.8 | 7،7 / 0.7 | 3.5 | 3.5 | |
| عبر السفر | 20 | 20 | 20 | 20 | 20 | |||
| السفر لمسافات طويلة | أرض | 20 | 20 | 20 | 20 | 20 | ||
| الطائرة | 20 ، 30 ، 45 | 20 ، 30 ، 40 | 30،40 | 30،40 | 30،40 | |||
| محرك | رفع | اكتب / kw |
ZD41-4 / 4.5 ZDS1-4 / 0.4 / 4.5 |
ZD141-4 / 7.5 ZDS10.8 / 4.5 | ZD151-4 / 13 ZDS11.5 / 4.5 | ZD151-4 / 13 | ZD152-4 / 18 | |
| عبر السفر | ZDY12-4 / 0.4 | ZDY121-4 / 0.8 | ZDY21-4 / 0.82 | ZDY121-4 / 0.82 | يزد -4 / 0.84 | |||
| السفر لمسافات طويلة | أرض |
ZDY21-4 / 0.82 ZDY21-4 / 1.52 |
YZY22-4 / 1.52 YZR132M2-6 / 3.72 |
YZR22-4 / 1.52 |
YZR160M1-6 / 6.32 (يزر 160 م2-6 / 8.52 |
YZR160M1-6 / 6.32 (يزر 160 م2-6 / 8.52 |
||
| الطائرة |
ZDR100-4 / 1.52 ZDR112-4 / 2.12 |
YZR112L1-4 / 2.12 YZR160M1-6 / 2.12 |
YZR112L1-4 / 2.12 (يزر 160 م 2) |
(يزر 160 م2-6 / 8.52 YZR160L2-6 / 112 |
(يزر 160 م2-6 / 8.52 YZR160L2-6 / 112 |
|||
| رافعة كهربائية | نموذج | CD1 / MD1 | CD1 / MD1 | CD1 / MD1 | CD1 | HC | ||
| ارتفاع الرفع | م | 6،9،12،18،24،30 | ||||||
| واجب العمل | A3 | |||||||
| مزود الطاقة | 380V 50HZ 3phase AC (حسب الطلب الخاص بك) | |||||||
تفاصيل أجزاء الرافعة الجسرية بعارضة واحدة:
1. آلية الرفع
- رافعة كهربائية بعارضة واحدة
- نوع MDG L: رافعة مثبتة على الجانب مع سلطعون
2. بوجي مدفوعة وشعاع نهاية الأرض
- عجلة ذات حواف مزورة
- عارضة صلبة من نوع الصندوق الملحوم
- تصميم مضغوط
3. المشواة الرئيسية والساقين
- العارضة الرئيسية و 4 أرجل من النوع الصندوقي الملحوم
- المادة: فولاذ كربوني بجودة عالية من Q235B أو Q355B
- العارضة الرئيسية متصلة بمسامير القوة.
- تم اختبار مفصل اللحام بالأشعة السينية أو الفحص بالموجات فوق الصوتية ؛
- انحراف مصمم ≤ 1/800 من الامتداد
4. التحكم
- التحكم في المقصورة
- التحكم في القلادة
- تحكم لاسلكي
5. الأجزاء الكهربائية
- موصل التيار الكهربائي
- جميع حركات الرافعة مستقلة ويمكن تشغيلها في وقت واحد.
- درجة الحماية IP55
- يتم وضع المكونات بطريقة سهلة الصيانة ، ويوفر التصميم الكامل حماية جيدة
- يتم تعليق كبلات Festoon على سروج الكابلات ، ويتم تثبيتها في عربات الكابلات ، وتعمل في مسار C مجلفن.
6. الرسم
- الحماية من التآكل من خلال إزالة الصدأ عن طريق التفجير الميكانيكي بالرصاص Sa2.5
- طبقة أولى من طلاء ايبوكسي 30 ميكرون
- طبقة طلاء ايبوكسي ثانية 30 ميكرون
- الطبقة الثالثة طلاء بولي يوريثين 40 ميكرون
- متوسط السماكة: حوالي 100 ميكرون
- اللون: أحمر أو برتقالي حسب المتطلبات
كيفية اختيار:
1. اختيار رافعة جسرية
الامتثال للوائح ذات الصلة من GB / T14406-1993 و GB5905-86 للرافعات الجسرية العامة.
في ظل الظروف العادية ، تكون قدرة الرفع أقل من 50 طنًا ، والمدى أقل من 35 مترًا ، ولا توجد متطلبات خاصة للاستخدام ، يجب اختيار نوع الشعاع الرئيسي الفردي.إذا كان من المطلوب أن يكون عرض ساق القنطرة كبيرًا ، أو كانت سرعة العمل عالية ، أو غالبًا ما يتم رفع القطع الثقيلة والطويلة ، فيجب اختيار الرافعة الجسرية مزدوجة العارضة.
2. طول ناتئ وامتداد
يعد امتداد الرافعة الجسرية عاملاً مهمًا يؤثر على جودة الرافعة نفسها.في الاختيار ، يجب تقليل المدى إلى أدنى حد في ظل فرضية تلبية شروط استخدام المعدات وتلبية معايير سلسلة الامتداد.
3. مبدأ تحديد قاعدة العجلات
(أ) يمكنها تلبية متطلبات الاستقرار للرافعة على طول اتجاه مسار الرافعة ؛
(ب) ينبغي أن تكون الأبعاد الكلية للبضائع قادرة على المرور بسلاسة عبر الإطار الفولاذي المسطح للركائز ؛
(ج) لاحظ أن قاعدة العجلات B تتناسب مع الامتداد S. بشكل عام ، قاعدة العجلات B = (1 / 4-1 / 6) S.
4. يتم تحديد حجم تباعد الرافعة الجسرية
أثناء العمل ، يجب أن يكون هناك مساحة معينة بين الأبعاد الخارجية للرافعة القنطرية ومرور البضائع ومركبات النقل في الفناء لتسهيل عمليات التحميل والتفريغ.عند التحميل والتفريغ ضمن الامتداد ، يجب أن تحافظ مركبة النقل العام على مسافة تزيد عن 0.7 متر من ساق الباب.عندما لا تعمل الموزعة ، يجب أن تكون هناك مسافة تزيد عن 0.5 متر من سيارة النقل ، وعندما تمر البضائع عبر أرجل الباب ، يجب أن تكون هناك مسافة تزيد عن 0.5 متر.
