| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MH ، BMH ، MHL ، MDG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD2000-10000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 15-30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7.5-35 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية | Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 1-20 طن ، بحد أقصى 32 طن |
| اسم المنتج: | رافعة جسرية للسفر الأرضي | تطبيق: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | قدرة التحميل المقدرة: | 1-20 طن |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة جسرية بعارضة سهلة التشغيل ، رافعة علوية بعارضة واحدة ، رافعة EOT ، رافعة علوية 7.5 طن |
| اكتب: | رافعة جسرية بعارضة واحدة ، رافعة علوية بعارضة واحدة ، رافعة علوية 10 طن | آلية الرفع: | رافعة كهربائية |
| سرعة الرفع: | 0 ~ 8 م / دقيقة | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | 20t الكهربائية رافعة بوابة جسرية,مستودع رافعة جسرية مع هوك,المستودعات 1t رافعة جسرية علوية |
||

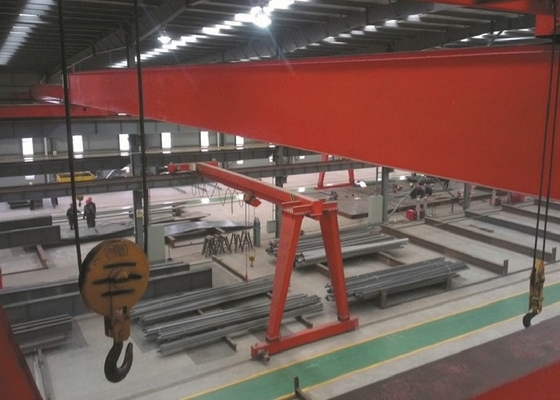

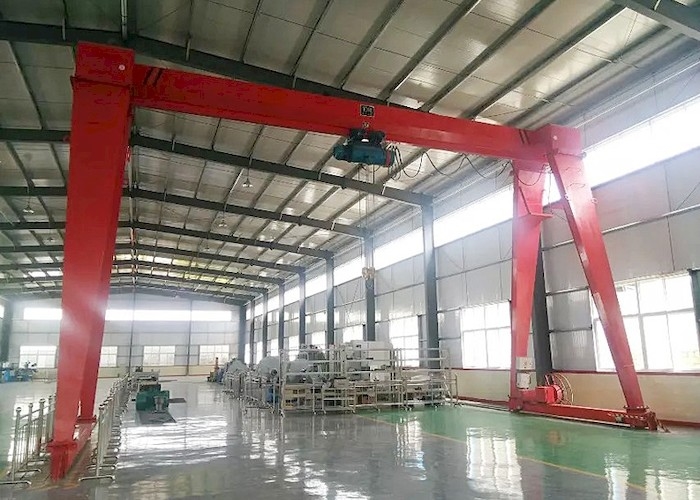

1-20t رافعة كهربائية أحادية الشعاع رافعة جسرية مع هوك للمستودع
وصف:
الرافعة الجسرية هي نوع مختلف من الرافعة العلوية.إنها تستخدم بشكل أساسي لتحميل وتفريغ ساحات الشحن الخارجية ، وأحواض التخزين والبضائع السائبة.تتميز الرافعات الجسرية بخصائص الاستخدام العالي للموقع ، ونطاق التشغيل الكبير ، والقدرة على التكيف على نطاق واسع ، والتنوع القوي ، وتستخدم على نطاق واسع في ساحات شحن الموانئ.
يشبه هيكلها المعدني إطارًا على شكل باب ، ويتم تثبيت قدمين تحت شعاع المحمل الرئيسي ، والذي يمكن أن يمشي مباشرة على المسار على الأرض ، ويمكن أن يحتوي طرفي العارضة الرئيسية على دعامة ناتئة.
تفاصيل أجزاء الرافعة الجسرية بعارضة واحدة:
1. آلية الرفع
-رافعة كهربائية بعارضة واحدة
-نوع MDG L: رافعة مثبتة على الجانب مع سلطعون
2.Driven Bogie و Ground End Beam
-عجلة ذات حواف مزورة
- شعاع من النوع الصندوقي الملحوم
-تخطيط مضغوط
3. الشواية الرئيسية والساقين
- العارضة الرئيسية و 4 أرجل من النوع الصندوقي الملحوم
-المواد: الكربون الصلب بجودة عالية من Q235B أو Q355B
- العارضة الرئيسية متصلة بمسامير القوة.
- فحص اللحام بالأشعة السينية أو الفحص بالموجات فوق الصوتية ؛
- انحراف مصمم ≤ 1/800 من الامتداد
4. السيطرة
-مراقبة الكابينة
-مراقبة القيد
-تحكم لاسلكي
5. الأجزاء الكهربائية
-مصدر طاقة موصل
- جميع حركات الرافعة مستقلة ويمكن تشغيلها في وقت واحد.
-درجة الحماية IP55
- يتم وضع المكونات بطريقة سهلة الصيانة ، ويوفر التصميم الكامل حماية جيدة
- كابلات Festoon معلقة على سروج الكابلات ، مثبتة في عربات الكابلات ، تعمل في مسار C مجلفن.
6. الرسم
- الحماية من التآكل من خلال إزالة الصدأ عن طريق التفجير الميكانيكي بالرصاص Sa2.5
- طبقة أولى طلاء ايبوكسي 30 ميكرون
- طبقة ثانية طلاء ايبوكسي 30 ميكرون
- طبقة ثالثة طلاء بولي يوريثين 40 ميكرون
- متوسط السماكة: حوالي 100 ميكرون
-اللون: أحمر أو برتقالي حسب المتطلبات
المواصفات الفنية:
| الاهلية | طن | 3 | 5 | 10 | 16 | 20 | ||
| امتداد | م | 7 ، 10 ، 16 ، 20 ، 24 ، 30 ، 35 ، 40 حسب المتطلبات | ||||||
| طريقة التشغيل | خط معلق مع زر الضغط / الكابينة / التحكم عن بعد | |||||||
| سرعة | رفع | م / دقيقة | 8 ، 8 / 0.8 | 8،8 / 0.8 | 7،7 / 0.7 | 3.5 | 3.5 | |
| عبر السفر | 20 | 20 | 20 | 20 | 20 | |||
| السفر لمسافات طويلة | أرض | 20 | 20 | 20 | 20 | 20 | ||
| الطائرة | 20 ، 30 ، 45 | 20 ، 30 ، 40 | 30،40 | 30،40 | 30،40 | |||
| محرك | رفع | اكتب / kw |
ZD41-4 / 4.5 ZDS1-4 / 0.4 / 4.5 |
ZD141-4 / 7.5 ZDS10.8 / 4.5 | ZD151-4 / 13 ZDS11.5 / 4.5 | ZD151-4 / 13 | ZD152-4 / 18 | |
| عبر السفر | ZDY12-4 / 0.4 | ZDY121-4 / 0.8 | ZDY21-4 / 0.82 | ZDY121-4 / 0.82 | يزد -4 / 0.84 | |||
| السفر لمسافات طويلة | أرض |
ZDY21-4 / 0.82 ZDY21-4 / 1.52 |
YZY22-4 / 1.52 YZR132M2-6 / 3.72 |
YZR22-4 / 1.52 |
YZR160M1-6 / 6.32 (يزر 160 م2-6 / 8.52 |
YZR160M1-6 / 6.32 (يزر 160 م2-6 / 8.52 |
||
| الطائرة |
ZDR100-4 / 1.52 ZDR112-4 / 2.12 |
YZR112L1-4 / 2.12 YZR160M1-6 / 2.12 |
YZR112L1-4 / 2.12 (يزر 160 م 2) |
(يزر 160 م2-6 / 8.52 YZR160L2-6 / 112 |
(يزر 160 م2-6 / 8.52 YZR160L2-6 / 112 |
|||
| رافعة كهربائية | نموذج | CD1 / MD1 | CD1 / MD1 | CD1 / MD1 | CD1 | HC | ||
| ارتفاع الرفع | م | 6،9،12،18،24،30 | ||||||
| واجب العمل | A3 | |||||||
| مزود الطاقة | 380V 50HZ 3phase AC (حسب الطلب الخاص بك) | |||||||
تطبيق:
يتم تطبيق مواصفات الرافعة الجسرية ذات العارضة الواحدة على نطاق واسع للقيام بأعمال التحميل والتفريغ في الهواء الطلق.مثل
كمنطقة مخزون المواد ومصنع الأسمنت وصناعة الجرانيت وصناعة البناء والصناعة الهندسية وما إلى ذلك.
