| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | MH ، BMH ، MHL ، MDG |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD2000-10000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 15-30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 5000 مجموعة / سنة |
| الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر | طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة |
|---|---|---|---|
| امتداد: | 7.5-35 م | ميزة: | رافعة جسرية |
| Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م | لحظة الرفع المقدرة: | مختلف |
| الأعلى. رفع الحمولة: | 1-20 طن ، بحد أقصى 32 طن | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| تطبيق: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا | آلية الرفع: | رافعة كهربائية |
| إبراز: | في الهواء الطلق 10 طن رافعة جسرية,35 م تمتد 10 طن رافعة جسرية,7.5 م تمتد رافعة علوية 10 طن |
||
رافعة كهربائية تعمل بالتحكم عن بعد ، رافعة جسرية بعارضة واحدة مع خطاف لمناولة المواد في الأماكن المغلقة والمفتوحة
وصف:
تُعرف الرافعات الجسرية أيضًا باسم رافعات البوابة أو رافعات جالوت وتعمل على قضبان مثبتة على الأرض بدلاً من نظام مدرج داعم كما تستخدمه الرافعات الجسرية.
تتميز الرافعات شبه الجسرية بسكة مثبتة على الأرض وسكة تعليق هيكلية.تمتلك SANTO حلولًا بعارضة واحدة للرافعات الجسرية من 1 طن SWL حتى 32 طنًا وحلول العارضة المزدوجة حتى 500 طن SWL.
تصنع SANTO أيضًا مجموعة من الرافعات الجسرية المصممة خصيصًا لتطبيقات العميل.
عادة ما يتم مطابقة هذه الرافعة برافعة كهربائية أحادية العارضة كآلية رفع وتحكم سهل وتكلفة منخفضة.
يتم تطبيقه في الخارج للقيام بالتحميل والتفريغ المشترك باستخدام الرافعات القوية.
المواصفات الفنية:
| الاهلية | طن | 3 | 5 | 10 | 16 | 20 | ||
| امتداد | م | 7 ، 10 ، 16 ، 20 ، 24 ، 30 ، 35 ، 40 حسب المتطلبات | ||||||
| طريقة التشغيل | خط معلق مع زر الضغط / الكابينة / التحكم عن بعد | |||||||
| سرعة | رفع | م / دقيقة | 8 ، 8 / 0.8 | 8،8 / 0.8 | 7،7 / 0.7 | 3.5 | 3.5 | |
| عبر السفر | 20 | 20 | 20 | 20 | 20 | |||
| السفر لمسافات طويلة | أرض | 20 | 20 | 20 | 20 | 20 | ||
| الطائرة | 20 ، 30 ، 45 | 20 ، 30 ، 40 | 30،40 | 30،40 | 30،40 | |||
| محرك | رفع | اكتب / kw |
ZD41-4 / 4.5 ZDS1-4 / 0.4 / 4.5 |
ZD141-4 / 7.5 ZDS10.8 / 4.5 | ZD151-4 / 13 ZDS11.5 / 4.5 | ZD151-4 / 13 | ZD152-4 / 18 | |
| عبر السفر | ZDY12-4 / 0.4 | ZDY121-4 / 0.8 | ZDY21-4 / 0.82 | ZDY121-4 / 0.82 | يزد -4 / 0.84 | |||
| السفر لمسافات طويلة | أرض |
ZDY21-4 / 0.82 ZDY21-4 / 1.52 |
YZY22-4 / 1.52 YZR132M2-6 / 3.72 |
YZR22-4 / 1.52 |
YZR160M1-6 / 6.32 (يزر 160 م2-6 / 8.52 |
YZR160M1-6 / 6.32 (يزر 160 م2-6 / 8.52 |
||
| الطائرة |
ZDR100-4 / 1.52 ZDR112-4 / 2.12 |
YZR112L1-4 / 2.12 YZR160M1-6 / 2.12 |
YZR112L1-4 / 2.12 (يزر 160 م 2) |
(يزر 160 م2-6 / 8.52 YZR160L2-6 / 112 |
(يزر 160 م2-6 / 8.52 YZR160L2-6 / 112 |
|||
| رافعة كهربائية | نموذج | CD1 / MD1 | CD1 / MD1 | CD1 / MD1 | CD1 | HC | ||
| ارتفاع الرفع | م | 6،9،12،18،24،30 | ||||||
| واجب العمل | A3 | |||||||
| مزود الطاقة | 380V 50HZ 3phase AC (حسب الطلب الخاص بك) | |||||||
تفاصيل أجزاء الرافعة الجسرية بعارضة واحدة:
1. آلية الرفع
- رافعة كهربائية بعارضة واحدة
- نوع MDG L: رافعة مثبتة على الجانب مع سلطعون
2. بوجي مدفوعة وشعاع نهاية الأرض
- عجلة ذات حواف مزورة
- عارضة صلبة من نوع الصندوق الملحوم
- تصميم مضغوط
3. المشواة الرئيسية والساقين
- العارضة الرئيسية و 4 أرجل من النوع الصندوقي الملحوم
- المادة: فولاذ كربوني بجودة عالية من Q235B أو Q355B
- العارضة الرئيسية متصلة بمسامير القوة.
- تم اختبار مفصل اللحام بالأشعة السينية أو الفحص بالموجات فوق الصوتية ؛
- انحراف مصمم ≤ 1/800 من الامتداد
4. التحكم
- التحكم في المقصورة
- التحكم في القلادة
- تحكم لاسلكي
5. الأجزاء الكهربائية
- موصل التيار الكهربائي
- جميع حركات الرافعة مستقلة ويمكن تشغيلها في وقت واحد.
- درجة الحماية IP55
- يتم وضع المكونات بطريقة سهلة الصيانة ، ويوفر التصميم الكامل حماية جيدة
- يتم تعليق كبلات Festoon على سروج الكابلات ، ويتم تثبيتها في عربات الكابلات ، وتعمل في مسار C مجلفن.
6. الرسم
- الحماية من التآكل من خلال إزالة الصدأ عن طريق التفجير الميكانيكي بالرصاص Sa2.5
- طبقة أولى من طلاء ايبوكسي 30 ميكرون
- طبقة طلاء ايبوكسي ثانية 30 ميكرون
- الطبقة الثالثة طلاء بولي يوريثين 40 ميكرون
- متوسط السماكة: حوالي 100 ميكرون
- اللون: أحمر أو برتقالي حسب المتطلبات
ميزات السلامة:
جهاز حماية الوزن الزائد ، عالي الجودة طويل الأمد مع مواد عازلة من مادة البولي يوريثين ، مفتاح حد سفر الرافعة ، وظيفة حماية الجهد المنخفض ، نظام التوقف في حالات الطوارئ ، نظام حماية الحمل الزائد الحالي وما إلى ذلك!
تطبيق:
يتم تطبيق مواصفات الرافعة الجسرية ذات العارضة الواحدة على نطاق واسع للقيام بأعمال التحميل والتفريغ في الهواء الطلق.مثل
كمنطقة مخزون المواد ومصنع الأسمنت وصناعة الجرانيت وصناعة البناء والصناعة الهندسية وما إلى ذلك.
معلومات عنا:
نحن نقدم مجموعة كاملة من قطع الغيار / المكونات / أطقم للرافعات وآلات الرفع المصممة خصيصًا لتلبية احتياجات العملاء المحددة.
توفر حزم أطقم الرافعات لدينا جودة عالية وتشغيلًا موثوقًا يتوقعه عملاؤنا من Santo Cranes بينما يمكن تصميم جميع قطع الغيار / المكونات / الأطقم وفقًا لخصائص الرافعات أحادية العارضة أو العارضة المزدوجة أو الرافعات المعلقة.
يمكننا تقديم:
- عربات النهاية وشاحنات النهاية ووحدات السفر
- الرافعات: رافعة حبل ، رافعة سلسلة
- إمداد الطاقة: قضيب ناقل ، وقضبان موصلة ، ونظام إكليل
-نظام التحكم: جهاز التحكم عن بعد بالراديو والتحكم في قلادة ، والتحكم في الكاميرا ، والتحكم في عصا التحكم
كتلة هوك ، هوك
-عجلة رافعة ، عجلة تجميع
- طبل حبل
-أدوات الرفع أسفل الخطاف: دلو مسك ، مغناطيس رفع
- البكرة ، كتلة البكرة
لمزيد من المعلومات حول مجموعات الرافعات الخاصة بنا ، يمكنك الاتصال بنا في أسفل هذه الصفحة.

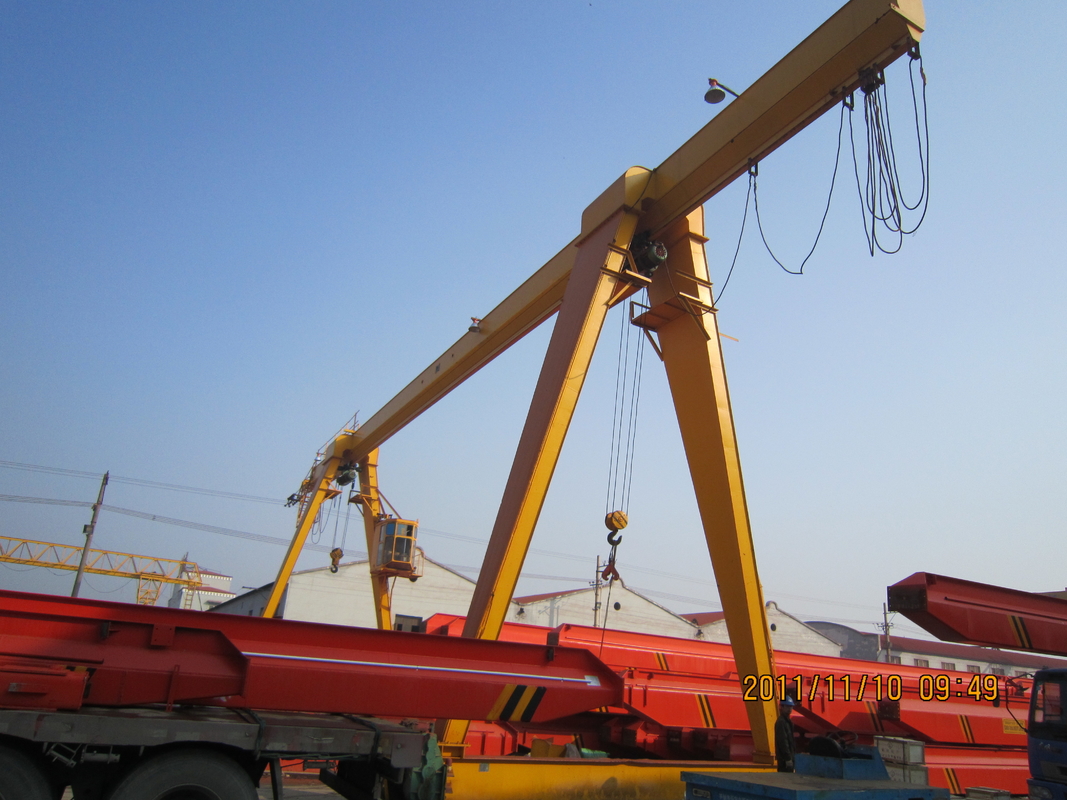

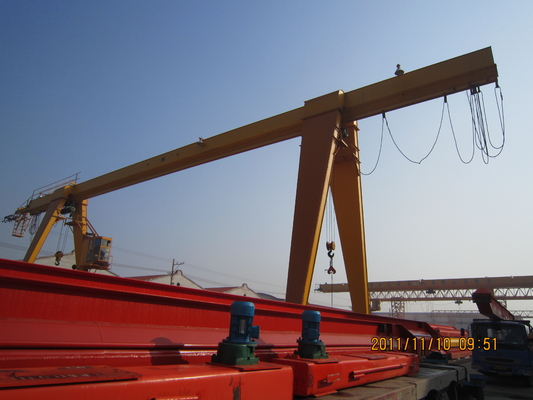

صور كرين:
