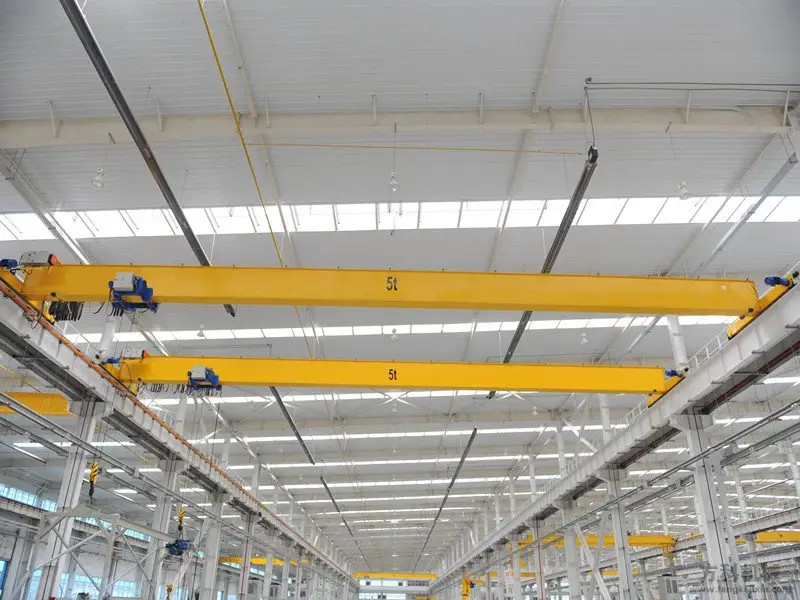

1t-20t FEM Standard 2M European Overhead Crane ذات العارضة الواحدة Eot Crane

1t-20t FEM 2M النموذج الأوروبي ذو العارضة الواحدة الرافعة العلوية المورد المباشر

وصف:

تم تصميم وتصنيع الرافعة الأوروبية الجديدة وفقًا لمعايير FEM.تتكون الرافعات بشكل أساسي من عوارض رئيسية وعوارض نهاية وعربات وأجزاء كهربائية وغرف تحكم ومكونات أخرى.قدرة الرفع القياسية هي 5 ~ 20 طن.يمكننا أيضًا تخصيص قدرة الرفع وفقًا لمتطلبات العملاء.تمتد من 7.5 م إلى 31.5 م.يتم استخدام الرافعة على نطاق واسع ، فهي ليست آمنة للغاية ، وتصميم جيد ، ومريح ، ومناولة المواد مريحة وفعالة ، ولكن أيضًا توفر مساحة المستودع بسبب هيكلها الصغير الحجم.تستخدم لتجميع تصنيع الآلات والمستودعات والأماكن الأخرى ، لتصنيع معدات الماكينة وصيانتها والمستودعات وغيرها من الأماكن ، ولكنها غير مناسبة للانفجار الذاتي والحريق للقيام بوسط غازات خطرة وكاملة تآكل ورطوبة نسبية تزيد عن 85٪ من العمل في المكان ، غير مناسب لتعليق النقل المعدني.

سمات:

1. رافعة الرفع تعتمد الطبقة العاملة M5 مع سرعة رفع مزدوجة.

2. محرك الرفع بمحرك ماركة ABM الألمانية.

3. يستخدم محرك السفر الطويل محركات تروس بمحرك موجه SEW / ABM.

4. السفر المتقاطع والطويل هما سرعات سفر متغيرة.

5. الأجزاء الكهربائية من ماركة شنايدر.

6. فئة الحماية هي IP 54.

7. يمكن أن يصل واجب العمل إلى FEM 2M / ISO M5.

طلب:

تم تصميم الرافعة الجسرية ذات العارضة الواحدة من النوع الجديد على نطاق واسع في الورشة أو المستودعات لنقل الأحمال الثقيلة في الصناعات الميكانيكية ، والمعادن ، والبترول ، والبتروكيماويات ، والموانئ ، والسكك الحديدية ، والطيران المدني ، والكهرباء ، والغذاء ، والورق ، ومواد البناء ، والإلكترونيات.خاصة بالنسبة للوضع الدقيق للأحمال أو التجميع الدقيق لقطع الغيار الكبيرة.



تخصيص:

رفع السعة (ر)	فترة (م)	ارتفاع الرفع (م)	سرعة الرفع (م / دقيقة)	مرفاع السفر السرعة (م / دقيقة)	كرين السفر السرعة (م / دقيقة)	مُستَحسَن سكة حديد
1	7.5 ~ 31.5	6 ~ 12	0.8 / 5	2 ~ 20	3 ~ 30	ص 24
2		6 ~ 12	0.8 / 5	2 ~ 20	3 ~ 30	ص 24
3.2		6 ~ 12	0.8 / 5	2 ~ 20	3 ~ 30	ص 24
5		6 ~ 12	0.8 / 5	2 ~ 20	3 ~ 30	P24، P30
10		6 ~ 12	0.8 / 5	2 ~ 20	3 ~ 30	ص 30
12.5		6 ~ 12	0.66 / 4	2 ~ 20	3 ~ 30	ص 30
16		9 ~ 12	0.66 / 4	2 ~ 20	3 ~ 30	ص 43
20		9 ~ 12	0.66 / 4	2 ~ 20	3 ~ 30	ص 43
واجب العمل	A5
قوة	380 فولت ، 50 هرتز أو غير ذلك
درجة حرارة بيئة العمل	﹣20 ℃ ~ 40 ℃
	ملاحظات: الامتداد ، ارتفاع الرفع قابل للتخصيص حسب المتطلبات









تفاصيل الرافعة:



1. خفيفة الوزن ذاتي ، ضوضاء منخفضة وأخطاء قليلة ، تستخدم بشكل عام في ظروف العمل العادية. 2. قاعدة مصممة على معيار DIN 3. وفر الطاقة ، وخفض حمل العجلة ، لذلك يمكن أن تقلل من تكلفة شعاع الدعم.
	المحرك المستورد ، درجة العزل F ، والدرجة الواقية IP54 ، يجب أن يكون لها أيضًا وظيفة تسخين زائدة وإنذار ، غطاء المحرك يعتمد سبيكة الألومنيوم لرسم القالب ، مع تبديد أفضل للحرارة.
	المخفض المستورد من ألمانيا ، تقوية معدات الوجه ، تحسين قدرة التحمل ، ختم أفضل للقشرة ، ضمان عدم وجود اختراق للشحوم.
	تتبنى العناصر الكهربائية الرئيسية العلامات التجارية العالمية مثل Siemens و ABB.يجب ألا تقل الدرجة الواقية لصندوق التحكم الكهربائي عن IP 54.
	العجلة مصنوعة من سبائك الفولاذ 55 Mn ، مع أداء مقاومة الكشط ، إجهاد النمل وعمر خدمة طويل.



حماية سلامة:



1. مخفض مغلق ضد السقوط.

2. مرفاع خارجي بغطاء مطر.

3. أضواء مؤشر الإنذار.

4. الأشعة تحت الحمراء المضادة للتصادم.









العوامل التي يجب معرفتها للاقتباس:



يرجى إبلاغنا بالبيانات التالية بغرض تقديم أفضل الخدمات لك!

قدرة الرفع.
سبان (مركز السكة الحديد إلى مركز السكة الحديد)
ارتفاع الرفع (أدنى نقطة على الأرض)
مزود الطاقة (380 فولت ، 50 هرتز ، تيار متردد ، 3 مراحل ، هل هذا جيد؟)
حالة العمل: ما هي المواد التي يجب رفعها؟درجة حرارة؟
