مكان المنشأ: | الصين |
اسم العلامة التجارية: | SANTO |
إصدار الشهادات: | ISO, CE |
رقم الموديل: | CXTD ، CXSM |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | USD2000-10000/set |
تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
وقت التسليم: | 30-45 يوم عمل |
شروط الدفع: | L / C ، T / T |
القدرة على العرض: | 5000 مجموعة / سنة |
يولد: | 7.5-31.5 م | ميزة: | رافعة الجسر |
---|---|---|---|
Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م | اللون: | أصفر أو أحمر أو حسب مقتضيات |
مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب | مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز |
ميزة كرين: | رافعة جسرية بعارضة سهلة التشغيل ، رافعة علوية بعارضة واحدة ، رافعة EOT ، رافعة علوية 7.5 طن | آلية الرفع: | رافعة كهربائية بعارضة مزدوجة مع عربة ، عربة رافعة ونش مفتوحة |
سرعة الرفع: | سرعة العاكس 0 ~ 8 م / دقيقة | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
إبراز: | 20T مزدوجة العارضة EOT كرين,8m / min مزدوجة العارضة EOT كرين,EOT كرين مع عربة رافعة |

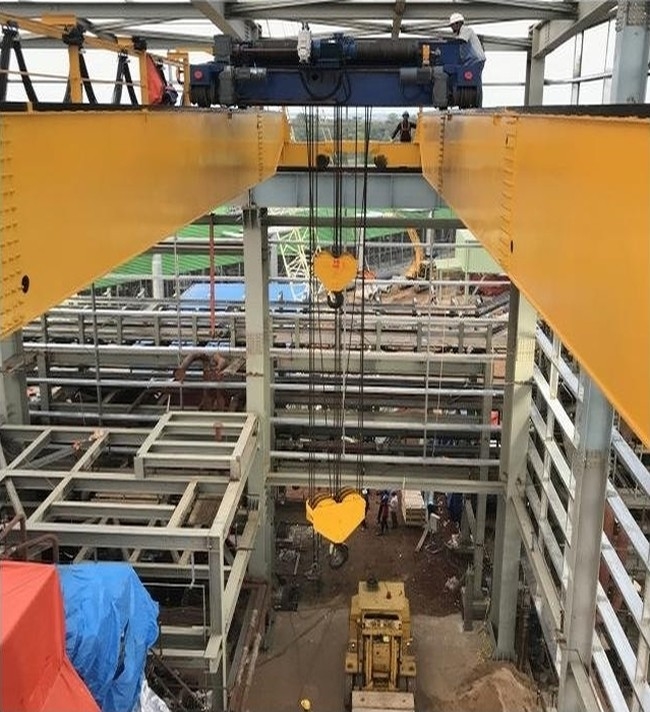

الطراز الأوروبي CXTD 20T مزدوج العارضة EOT كرين مع رافعة عربة
وصف:
تم تصميم وتصنيع الرافعة العلوية ذات العارضة المزدوجة FEM / DIN وفقًا للمعايير الأوروبية.قدرة الرفع للرافعة العلوية ذات المعيار المزدوج FEM / DIN يمكن أن تصل إلى 550 طن.تم تركيب العربة بين عارضتين رئيسيتين.وبالتالي فإنه يزيد من نطاق السفر للموزعة.تتميز هذه الرافعة بأداء موثوق به ، ونطاق تطبيق مرن ، وسهل التشغيل ، ومريح للصيانة.
تخصيص:
قدرة الرفع | امتداد |
رفع ارتفاع |
واجب العمل |
الخطاف الرئيسي سرعة |
مساعدصنارة صيد سرعة |
عربة السفر سرعة |
كرين السفر سرعة |
قضبان السكك الحديدية |
ر | م | م | م / دقيقة | م / دقيقة | م / دقيقة | م / دقيقة | ||
5 | 13.5 ~ 19.5 | 18 | A5 | 0.84 ~ 8.4 | 3.4 ~ 34 | 5.1 ~ 51 | 38 كجم | |
22.5 ~ 31.5 | 5 ~ 50 | |||||||
5 | 13.5 ~ 19.5 | 18 | A5 | 0.78 ~ 7.8 | 3 ~ 30 | 5 ~ 50 | 38 كجم | |
22.5 ~ 31.5 | 5.2 ~ 52 | |||||||
16/5 | 13.5 ~ 19.5 | 18/18 | A5 | 0.76 ~ 7.6 | 0.84 ~ 8.4 | 3.5 ~ 35 | 5.1 ~ 51 | 43 كجم |
22.5 ~ 31.5 | 5.2 ~ 52 | |||||||
20/5 | 13.5 ~ 19.5 | 18/18 | A5 | 0.6 ~ 6 | 0.84 ~ 8.4 | 3.5 ~ 35 | 5.1 ~ 51 | 43 كجم |
22.5 ~ 31.5 | 5.2 ~ 52 | |||||||
32/5 | 13.5 ~ 19.5 | 18/18 | A5 | 0.52 ~ 5.2 | 0.84 ~ 8.4 | 3.1 ~ 31 | 5.1 ~ 51 | 43 كجم |
22.5 ~ 31.5 | 5.2 ~ 52 | |||||||
50/10 | 13.5 ~ 19.5 | 18/18 | A5 | 0.43 ~ 3.9 | 0.78 ~ 7.8 | 3.6 ~ 36 | 4.8 ~ 48 | 43 كجم |
22.5 ~ 31.5 | 5.4 ~ 54 | |||||||
ملاحظات: الامتداد ، ارتفاع الرفع قابل للتخصيص حسب المتطلبات |
سمات:
1. تصميم معياري وخفيف الوزن ، الارتفاع الكلي 20٪ ~ 25٪ أقل من الرافعات التقليدية.
2. الوزن الذاتي أخف بنسبة 20٪ ~ 30٪ ؛
3. الحد الأقصى لحمل العجلة يقلل من 15٪ إلى 20٪ ؛
4. الحجم المحدد الأصغر يزيد من نطاق العمل.
5. الهيكل الخفيف يقلل من تكلفة ورش العمل.
6. كل مكون مصمم ليكون سلسلة قياسية وقابلة للتبديل.
7. تصميم الوحدات سهل النقل.
8. تصميم معياري معياري يجعل الجودة الجيدة والتسليم السريع.
مميزات:
1. استخدم محرك مستورد بدرجة عزل F ودرجة حماية IP54.مع إنذار ارتفاع درجة الحرارة.المحرك محمي بغطاء ممتد من سبائك الألومنيوم مع أداء تبديد حرارة جيد ؛
2. مخفض مستورد من ألمانيا.التروس المقواة بقدرة تحمل جيدة ، وختم ممتاز دون اختراق الشحوم ؛
3. المكونات الكهربائية الرئيسية مستوردة من العلامات التجارية العالمية مثل: Siemens ، Schneider و ABB وغيرها بدرجة حماية لا تقل عن IP54.
4. العجلات مصنوعة من سبائك الفولاذ 65mn مع ميزات مقاومة التآكل والتعب وعمر الخدمة الطويل.
5. انخفاض استهلاك الطاقة وصيانة مجانية.
6. توفير الطاقة رافعة كاملة حوالي 30٪؛
7. آلية نقل الكل في واحد مما يجعلها تعمل بكفاءة أكبر.
8. التحكم في التردد المتغير بنسبة سرعة الدوران العالية والمنخفضة هي 1:10 وزيادة كفاءة العمل بأكثر من 20٪.
9. صيانة أقل وسهولة تقلل من تكلفة الصيانة.
10. تم تصنيعها بتكنولوجيا متقدمة ومكونة من مكونات مستوردة عالية الجودة مما يقلل بشكل كبير من العطل والتكلفة.
حماية سلامة:
محدد الحمل الزائد ، مفتاح الحد (الرفع والسفر) ، جهاز الحماية المتشابك ، المخزن المؤقت ، لوحة مسح السكك الحديدية ، الدرع ، لوحة حماية الحافلة ، جهاز مضاد للتصادم ، مفتاح الفصل الرئيسي ، نظام الفرامل في حالات الطوارئ وجهاز حماية المحرك الزائد.
