| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | QDY ، YZ ، YZS ، QL ، QZ ، QC |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD10000-60000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 45-55 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 4000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7-38 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية كهربائية علوية | Max. الأعلى. lifting height ارتفاع الرفع: | 10 م ~ 35 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 320 طن |
| تطبيق: | معمل حديد ، رفع مغرفة ، صب ، مسبك | طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة علوية مزدوجة العارضة سهلة التشغيل |
| اكتب: | رافعة علوية مزدوجة العارضة الثقيلة ، رافعة EOT | آلية الرفع: | فتح عربة الونش |
| سرعة الرفع: | قياسي أو حسب المتطلبات | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | رافعات مطحنة الصلب IP44,رافعات مطحنة الصلب IP54,رافعة مصنع الصلب QDY |
||
رافعات مطحنة الفولاذ شديدة التحمل وآمنة وموثوقة لأعمال الصلب والحديد
مقدمة:
بفضل الخبرة الواسعة في الصناعة وتكنولوجيا الرافعات المتخصصة ، يمكن للرافعات المخصصة من Santocrane تلبية احتياجات كل جانب من جوانب صناعات إنتاج الصلب والمعادن ومعالجتها.يمكن استخدام رافعاتنا المخصصة في ظروف قاسية ويمكن أن تعمل بشكل جيد في بيئات ذات درجات حرارة عالية ومستويات عالية من الغبار واهتزازات عالية.يمكننا توفير حل الرافعة المناسب لكل تطبيق في مصنع الصلب.على سبيل المثال ، يمكن للرافعة ذات المغرفة المزودة بأربعة عوارض رئيسية للرافعة أن تتعامل مع المغرفة بأمان وكفاءة.تستخدم الرافعات العلوية ذات العارضة المزدوجة للتسليم الداخلي لمكونات الصب (مثل القوالب) وتسليم المصبوبات لمزيد من المعالجة.يمكن استخدام الرافعات شبه الأوتوماتيكية أو الأوتوماتيكية بالكامل للتخزين الخاص والمنتجات المعدنية مثل الملفات والقضبان المصنوعة من الألومنيوم أو معادن أخرى.
ميزات الرافعة:
في SANTO Cranes ، لدينا فهم عميق في صناعة مطاحن الصلب!نحن نتفهم ما تحتاجه وتطلبه من الرافعة العلوية الخاصة بك في مصنع الصلب الخاص بك ، حيث يقوم مهندسونا بخدمة مصانع الصلب لسنوات عديدة.من عملية كشط المعادن (رافعة مناولة الخردة) ، إلى الصهر (رافعة الشحن) ، إلى المنتج النهائي (رافعة البليت) وعملية أخرى.لقد قمنا بتخصيص خطط الخدمة والترقية لمنع وقت التعطل.
خاصة المستخدمة في مصنع الصلب.
الانطلاق والتوقف السلس.
سفر آمن وموثوق وعمر طويل.
المعدات والأسلاك الكهربائية المقاومة للحرارة.
محرك الرافعة: IP54 أو IP44 ، مستوى العزل F.
ذات جودة عالية وبأسعار تنافسية.
المواصفات الفنية:

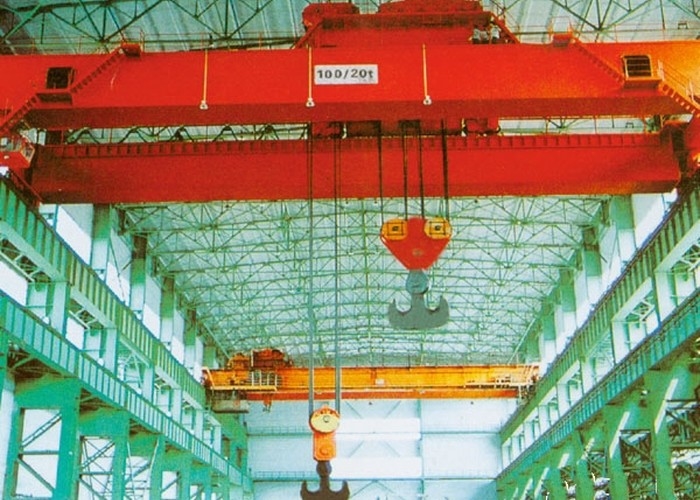

1. QDY نوع الصلب مطحنة مزدوجة العارضة رافعة علوية
| قدرة الرفع | تي | 5 | 10 | 16 / 3.2 | 20/5 | 32/5 | 50/10 | 74/20 | |
| امتداد | م | 10.5-31.5 | |||||||
| سرعة | رفع الخطاف الرئيسي | م / دقيقة | 15.5 | 10.4 | 10.7 | 9.8 | 7.8 | 7.8 | 6.1 |
| مساعدرفع هوك | 14.6 | 15.5 | 15.5 | 10.4 | 9.7 | ||||
| سفر الترولي | 37.2 | 43.8 | 44.6 | 44.6 | 42.4 | 39.3 | 33.8 | ||
| رافعة متحركة | 92.7 / 93.7 |
92.7 / 86.5 |
76/89 | 76/89 | 89 / 75.3 | 75 / 76.6 | 67.3 | ||
| النموذج التشغيلي | الطائرة | ||||||||
| واجب العمل | أ 7 | ||||||||
| مزود الطاقة |
ثلاث مراحل AC 380V ، 50Hz أو حسب الطلب |
||||||||

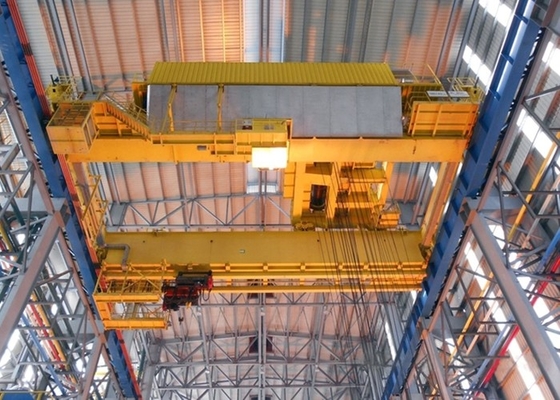

2. YZ YZS نوع الصلب مطحنة العارضة المزدوجة رافعة علوية
| قدرة الرفع (ر) | 200/50 | 225/65 | 240/80 | 280/65 | 320/80 | |
| الطبقة العاملة | أ 7 | أ 7 | أ 7 | أ 7 | أ 7 | |
| سبان (م) | 28 | 27 | 22 | 21 | 24.5 | |
| ارتفاع الرفع | الخطاف الرئيسي | 26 | 32 | 25 | 24 | 28 |
| خطاف مساعد | 26 | 34 | 27 | 26 | 32 | |
| سرعة | الخطاف الرئيسي | 6 | 11 | 7 | 10 | 7.5 |
| خطاف مساعد | 10 | 11 | 9.6 | 12 | 10 | |
| العربة الرئيسية | 41 | 41 | 35 | 30 | 29 | |
| عربة مساعدة | 38 | 39.5 | 38 | 39 | 39 | |
| رافعه | 78 | 84 | 80 | 76 | 58 | |
| الأبعاد (مم) | ح | 6900 | 7000 | 7000 | 7600 | 7800 |
| H1 | 6000 | 5990 | 5650 | 6400 | 6500 | |
| H2 | 1650 | 1400 | 1350 | 1350 | 1500 | |
| ب | 1700 | 17300 | 18500 | 19200 | 19500 | |
| ب 1 | 10000 | 10100 | 11250 | 12000 | 12500 | |
| B2 | 3200 | 3300 | 3800 | 3800 | 5000 | |
| أبعاد الحد (مم) | ب | 450 | 450 | 450 | 500 | 500 |
| H3 | 6000 | 5800 | 5500 | 5900 | 6000 | |
| H4 | 1000 | 1000 | 1500 | 1500 | 1700 | |
| S1 | 2600 | 2500 | 2800 | 3200 | 3300 | |
| ق 2 | 3000 | 3000 | 3200 | 3500 | 3500 | |
| S3 | 2000 | 2200 | 2400 | 2400 | 2600 | |
| 4 س | 1600 | 1600 | 2800 | 2800 | 3000 | |
| الحمولة القصوى للعجلة (kN) | 530 | 550 | 545 | 595 | 650 | |
| يوصى باستخدام مسار فولاذي | QU120 | |||||
| مصدر الطاقة | تيار متردد ثلاثي الأطوار 380 فولت 50 هرتز | |||||
التصميم المتقدم:
QDY Type Double Girder Overhead Crane يمكنها أيضًا تحقيق التحكم عن بعد من خلال تكنولوجيا القياس عن بعد والتحكم عن بعد ، لضمان إمكانية استخدام المعدات في الغبار العالي والتلوث العالي ودرجة الحرارة العالية والبيئات القاسية الأخرى ، وتحسين قدرتها على التكيف وتوسيع نطاق عملها بشكل كبير.
بالنظر إلى أن أجسام الرفع للرافعات المعدنية معقدة نسبيًا ، بما في ذلك المعادن السائلة والمواد النووية والمعدات الكبيرة وما إلى ذلك ، لذلك من أجل سلامة الأفراد والمعدات ، من الضروري تثبيت فرامل أمان في آلية الرفع الرئيسية للرافعات المعدنية ، من خلال التحكم الميكانيكي للآلية الهيدروليكية.
عند بدء تشغيل الرافعة العلوية من نوع QDY ، تعمل فرامل الأمان أولاً ، وتبدأ فرامل العمل على العمود عالي السرعة في العمل مرة أخرى.عند فرامل الرافعة المعدنية ، فرامل فرامل العمل ، فرامل الأمان وفقًا للتأخير الزمني المحدد مسبقًا.وبهذه الطريقة ، يمكن التأكد من أنه عند تلف جزء النقل في رابط النقل أو كسره ، يكون الكائن الذي يتم رفعه في حالة آمنة.
تعبير:
تتكون الرافعة بشكل أساسي من خمسة أجزاء: العربة الرئيسية ، العربة المساعدة ، هيكل الجسر ، آلية حركة العربة ، مجموعة الخطاف ونظام التحكم الكهربائي.يتم تعليق مجموعة الخطاف على العربة الرئيسية بواسطة حبل سلكي ، ويتم تثبيت المسافة بين خطافي اللوحين ، ويتم رفع المغرفة.يمكن تشغيل العربة بشكل منفصل لإتمام عمليات الرفع المختلفة ، ويمكن أيضًا ربطها بقلب المغرفة بالكامل ، وإلقاء بقايا الصلب ، وعمليات نفايات الخبث.تعتمد آلية الرفع الرئيسية والإضافية تنظيم جهد الجزء الثابت وتنظيم السرعة.تتبنى آلية الحركة للعربة والرافعة تنظيم سرعة تحويل التردد ، ونسبة تنظيم السرعة هي 1:10 ، ويتم التحكم في PLC.
نتطلع إلى استفسارك اللطيف ونأمل في مساعدة عملك القوي في المستقبل القريب!
