| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Santo |
| رقم الموديل: | YZ |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 30000USD~300000USD |
| تفاصيل التغليف: | <i>Foundry Casting: 1 Electric parts are packed by high quality plywood crate to reduce distortion i |
| وقت التسليم: | 45 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 800SETS / سنة |
| الكلمات الدالة: | رافعة مطحنة الصلب | ميزة كرين: | مزدوجة العارضة Oveherd كرين |
|---|---|---|---|
| واجب العمل: | A6 A7 A8 | آلية الرفع: | فتح عربة الونش |
| سرعة: | تردد العاكس | مصدر الطاقة: | 380v-50hz ، 3Phase ، AC أو حسب الطلب الخاص بك |
| الأجزاء الكهربائية الرئيسية: | Chint ، شنايدر أو حسب طلبك | اللون: | تحت الطلب |
| تسليط الضوء: | 380 فولت 50 هرتز رافعة مغرفة مطحنة الصلب,رافعة مغرفة مطحنة الصلب 20/5 طن,63/10 طن رافعة مسبك المعادن |
||
رافعة مطحنة الصلب الثقيلة ، رافعة مسبك لصناعة الصلب عملية المعادن الصناعية
مقدمة:
بفضل الخبرة الصناعية الواسعة وتكنولوجيا الرافعات المتخصصة ، يمكن لرافعات Santocrane المخصصة تلبية احتياجات كل جانب من جوانب صناعة معالجة إنتاج الصلب والمعادن.يمكن استخدام رافعاتنا المخصصة في ظروف قاسية ويمكن أن تعمل بشكل جيد في بيئات ذات درجات حرارة عالية ومستويات عالية من الغبار واهتزازات عالية.يمكننا توفير حل الرافعة المناسب لكل تطبيق في مصنع الصلب.على سبيل المثال ، يمكن للرافعة ذات المغرفة المزودة بأربعة عوارض رئيسية للرافعة أن تتعامل مع المغرفة بأمان وكفاءة.تستخدم الرافعات العلوية ذات العارضة المزدوجة للتسليم الداخلي لمكونات الصب (مثل القوالب) وتسليم المصبوبات لمزيد من المعالجة.تتوفر الرافعات شبه الأوتوماتيكية أو الأوتوماتيكية بالكامل للتخزين الخاص والمنتجات المعدنية مثل الملفات والقضبان المصنوعة من الألومنيوم أو معادن أخرى.
ملامح المسبك / الصب / رافعة مغرفة:
استخدم محركات خاصة للرافعة.عندما تتجاوز درجة الحرارة المحيطة 40 درجة مئوية ، يتم استخدام محركات معزولة من الفئة H.
الرافعة مزودة بمجموعتين من المكابح المستقلة (فرامل مزدوجة).
تم تجهيز الرافعة العلوية بمحدد مزدوج بأشكال مختلفة لرفع موضع الحد.عندما يكون ارتفاع الرفع أكبر من 20 مترًا ، يتم تثبيت محدد موضع الحد الأدنى حسب الحاجة.
الرافعة مجهزة بمحدد الحمولة.
تتميز آلية الرفع بوظيفة الحماية من فشل الموصل الأمامي والخلفي لمنع المحرك من فقد الطاقة بينما لا تزال الفرامل نشطة ، مما يتسبب في حدوث توقف.
اتخاذ الإجراءات الوقائية لمعدات التحكم الكهربائية للرافعة.
يلبي مستوى الحماية لجميع المعدات الكهربائية متطلبات المعايير ذات الصلة.
استخدم حبلًا من الأسلاك الفولاذية مناسبًا لمناسبات درجات الحرارة المرتفعة مع عامل أمان كافٍ.
رسم ومعلمات:
وفقًا لاحتياجات المستخدم وظروف تشغيل الرافعة ، تعتمد رافعة المسبك عمومًا عربة مفردة مزدوجة الشعاع ، أو شكل هيكل عربة مزدوج بأربعة شعاع وأربعة قضبان.بالنسبة للرافعة الجسرية ذات الحمولة الكبيرة ، تم اعتماد هيكل من أربعة قضبان سداسية الشعاع وعربة مزدوجة.

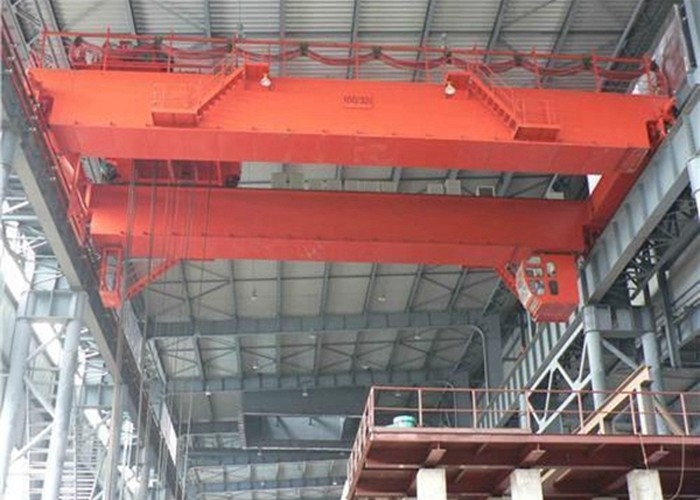

مزدوجة العارضة مسبك كرين
|
السعة (ر) |
ارتفاع الرفع (م) |
السرعة (م / دقيقة) |
إجمالي الطاقة (kw) |
نوصي بالسكك الحديدية (كجم / م) |
||||
|
رئيسي / خطاف Aux |
خطاف Aux |
الخطاف الرئيسي |
الخطاف الرئيسي |
مساعدصنارة صيد |
عربة |
رافعه |
||
|
16 / 3.2 |
12 |
15 |
2.5 ~ 9 |
9 |
20 ~ 38 |
30 ~ 70 |
19.4 ~ 49.5 |
52.8 |
|
20/5 |
27.5 ~ 62.5 |
|||||||
|
25/5 |
28.1 ~ 72.9 |
|||||||
|
32/5 |
15 |
17 |
30 ~ 80 |
29.7 ~ 110 |
63.69 |
|||
|
40/5 |
2 ~ 9 |
30 ~ 70 |
30.5 ~ 111.5 |
|||||
|
50/10 |
2 ~ 7 |
9 |
46.4 ~ 130 |
|||||
|
63/10 |
21 |
23 |
1.5 ~ 7 |
9 |
46.4 ~ 157 |
|||
|
75/20 |
26 |
28 |
1.7 ~ 7 |
7 |
18 ~ 30 |
81 ~ 184 |
88.96 |
|

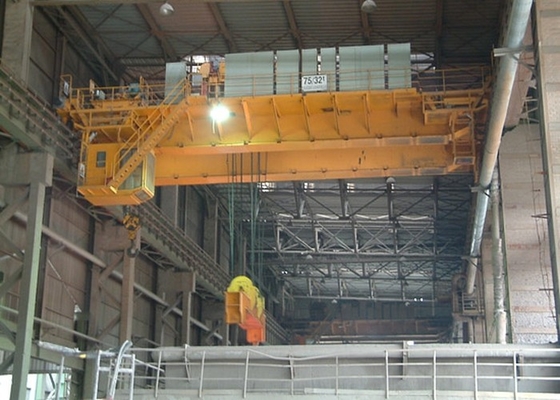

أربع عوارض مسبك كرين
|
المهنية مسبك كرين YZS نموذج 125/32 ~ 320 / 80T أربعة شعاع جسر المصبوب كرين |
||||||||||
|
قدرة الرفع (ر) |
125/32 |
140/32 |
160/32 |
180/50 |
200/50 |
225/65 |
240/80 |
280/80 |
320/80 |
|
|
الطبقة العاملة |
أ 7 |
|||||||||
|
سبان (م) |
19 |
19 |
27 |
28.5 |
28 |
27 |
22 |
22 |
24.5 |
|
|
ارتفاع الرفع (م) |
الخطاف الرئيسي |
24 |
22 |
25 |
27 |
26 |
32 |
25 |
29 |
28 |
|
خطاف مساعد |
26 |
24 |
26 |
29 |
26 |
34 |
27 |
29 |
32 |
|
|
سرعة |
الخطاف الرئيسي |
7.6 |
7.8 |
9.8 |
7.5 |
6 |
11 |
7 |
12 |
7.5 |
|
مساعدصنارة صيد |
9.7 |
9.7 |
12 |
10 |
10 |
11 |
9.6 |
10 |
10 |
|
|
العربة الرئيسية |
38 |
36 |
43.5 |
40 |
41 |
41 |
35 |
40 |
29 |
|
|
aux.trolley |
39 |
37.5 |
43.5 |
38 |
38 |
39.5 |
38 |
40 |
39 |
|
|
رافعه |
76 |
73 |
84 |
80 |
78 |
84 |
80 |
80 |
58 |
|
|
أقصى حمولة للعجلة (KN) |
505 |
535 |
485 |
525 |
530 |
550 |
545 |
735 |
750 |
|
|
يوصى باستخدام مسار فولاذي |
QU120 |
|||||||||
|
مصدر الطاقة |
380V 50HZ 3 مراحل AC |
|||||||||
