| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Santo |
| رقم الموديل: | YZ |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | 30000USD~300000USD |
| تفاصيل التغليف: | <i>Foundry Casting: 1 Electric parts are packed by high quality plywood crate to reduce distortion i |
| وقت التسليم: | 45 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 800SETS / سنة |
| ميزة كرين: | مزدوجة العارضة Oveherd كرين | واجب العمل: | A6 A7 A8 |
|---|---|---|---|
| آلية الرفع: | فتح عربة الونش | سرعة: | تردد العاكس |
| مصدر الطاقة: | 380v-50hz ، 3Phase ، AC أو حسب الطلب الخاص بك | الأجزاء الكهربائية الرئيسية: | Chint ، شنايدر أو حسب طلبك |
| اللون: | تحت الطلب | ||
| تسليط الضوء: | رافعة مطحنة الصلب JB T7688,رافعة مطحنة الصلب 320/80 طن,رافعة رفع ورشة عمل 125/32 طن |
||

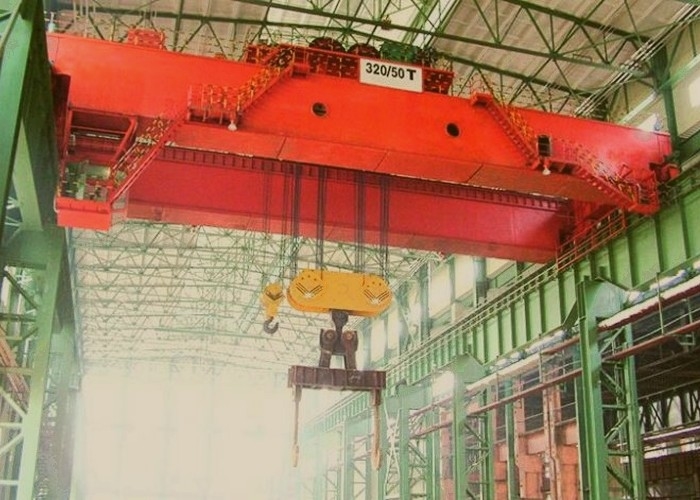

رافعة مطحنة الصلب لتصنيع المعادن العملية الصناعية ، رافعة مسبك لورش عمل صهر المعادن
مقدمة:
رافعة المسبك هي واحدة من المعدات الرئيسية في عملية صناعة الصلب ، وهي قابلة للتطبيق في ورش صهر المعادن لرفع وتحريك المعدن المنصهر الساخن.تعمل الرافعات العلوية الخاصة بالمسبك في البيئات القاسية ذات درجة الحرارة العالية والغبار العالي والغازات الضارة ، وهي مناسبة بشكل عام لدرجات الحرارة المحيطة من -10 درجة مئوية إلى +60 درجة مئوية.إنها رافعات خاصة مصممة لتلبية معايير JB / T7688.1-95 و JB / T7688.15-9.
رافعة المسبك هي المعدات الرئيسية أثناء عملية صناعة الصلب.الرافعة قابلة للتطبيق في ورشة صناعة الصلب لنقل الفولاذ السائل أو المعدن تحت درجة حرارة عالية ، وبيئة العمل المتربة.مع تطور صناعة الصلب ، تحتاج الرافعة إلى العمل بشكل أكثر صرامة.لذلك يجب أن تكون رافعة المسبك آمنة وموثوقة ، وحتى في حالة تلف بعض الأجزاء ، يمكن لرافعتنا أن تحافظ على عدم سقوط المغرفة أو انقلابها.إن إطار عمل الرافعة الخاصة بنا بسيط ، ويمكن صيانته بسرعة كبيرة من أجل ضمان استمرار إنتاج صناعة الصلب.
الآن يمكننا توريد رافعة مسبك تصل إلى 630 طن.أيضًا وفقًا لمتطلبات العميل ، يمكننا تقديم تصميم خاص.
ملامح المسبك / الصب / رافعة مغرفة:
استخدم محركات خاصة للرافعة.عندما تتجاوز درجة الحرارة المحيطة 40 درجة مئوية ، يتم استخدام محركات معزولة من الفئة H.
الرافعة مزودة بمجموعتين من المكابح المستقلة (فرامل مزدوجة).
تم تجهيز الرافعة العلوية بمحدد مزدوج بأشكال مختلفة لرفع موضع الحد.عندما يكون ارتفاع الرفع أكبر من 20 مترًا ، يتم تثبيت محدد موضع الحد الأدنى حسب الحاجة.
الرافعة مجهزة بمحدد الحمولة.
تتميز آلية الرفع بوظيفة الحماية من فشل الموصل الأمامي والخلفي لمنع المحرك من فقد الطاقة بينما لا تزال الفرامل نشطة ، مما يتسبب في حدوث توقف.
اتخاذ الإجراءات الوقائية لمعدات التحكم الكهربائية للرافعة.
يلبي مستوى الحماية لجميع المعدات الكهربائية متطلبات المعايير ذات الصلة.
استخدم حبلًا من الأسلاك الفولاذية مناسبًا لمناسبات درجات الحرارة المرتفعة مع عامل أمان كافٍ.
رسم ومعلمات:
وفقًا لاحتياجات المستخدم وظروف تشغيل الرافعة ، تعتمد رافعة المسبك عمومًا عربة مفردة مزدوجة الشعاع ، أو شكل هيكل عربة مزدوج بأربعة شعاع وأربعة قضبان.بالنسبة للرافعة الجسرية ذات الحمولة الكبيرة ، تم اعتماد هيكل من أربعة قضبان سداسية الشعاع وعربة مزدوجة.
مزدوجة العارضة مسبك كرين
|
السعة (ر) |
ارتفاع الرفع (م) |
السرعة (م / دقيقة) |
إجمالي الطاقة (kw) |
نوصي بالسكك الحديدية (كجم / م) |
||||
|
رئيسي / خطاف Aux |
خطاف Aux |
الخطاف الرئيسي |
الخطاف الرئيسي |
مساعدصنارة صيد |
عربة |
رافعه |
||
|
16 / 3.2 |
12 |
15 |
2.5 ~ 9 |
9 |
20 ~ 38 |
30 ~ 70 |
19.4 ~ 49.5 |
52.8 |
|
20/5 |
27.5 ~ 62.5 |
|||||||
|
25/5 |
28.1 ~ 72.9 |
|||||||
|
32/5 |
15 |
17 |
30 ~ 80 |
29.7 ~ 110 |
63.69 |
|||
|
40/5 |
2 ~ 9 |
30 ~ 70 |
30.5 ~ 111.5 |
|||||
|
50/10 |
2 ~ 7 |
9 |
46.4 ~ 130 |
|||||
|
63/10 |
21 |
23 |
1.5 ~ 7 |
9 |
46.4 ~ 157 |
|||
|
75/20 |
26 |
28 |
1.7 ~ 7 |
7 |
18 ~ 30 |
81 ~ 184 |
88.96 |
|
أربع عوارض مسبك كرين
|
المهنية مسبك كرين YZS نموذج 125/32 ~ 320 / 80T أربعة شعاع جسر المصبوب كرين |
||||||||||
|
قدرة الرفع (ر) |
125/32 |
140/32 |
160/32 |
180/50 |
200/50 |
225/65 |
240/80 |
280/80 |
320/80 |
|
|
الطبقة العاملة |
أ 7 |
|||||||||
|
سبان (م) |
19 |
19 |
27 |
28.5 |
28 |
27 |
22 |
22 |
24.5 |
|
|
ارتفاع الرفع (م) |
الخطاف الرئيسي |
24 |
22 |
25 |
27 |
26 |
32 |
25 |
29 |
28 |
|
خطاف مساعد |
26 |
24 |
26 |
29 |
26 |
34 |
27 |
29 |
32 |
|
|
سرعة |
الخطاف الرئيسي |
7.6 |
7.8 |
9.8 |
7.5 |
6 |
11 |
7 |
12 |
7.5 |
|
مساعدصنارة صيد |
9.7 |
9.7 |
12 |
10 |
10 |
11 |
9.6 |
10 |
10 |
|
|
العربة الرئيسية |
38 |
36 |
43.5 |
40 |
41 |
41 |
35 |
40 |
29 |
|
|
aux.trolley |
39 |
37.5 |
43.5 |
38 |
38 |
39.5 |
38 |
40 |
39 |
|
|
رافعه |
76 |
73 |
84 |
80 |
78 |
84 |
80 |
80 |
58 |
|
|
أقصى حمولة للعجلة (KN) |
505 |
535 |
485 |
525 |
530 |
550 |
545 |
735 |
750 |
|
|
يوصى باستخدام مسار فولاذي |
QU120 |
|||||||||
|
مصدر الطاقة |
380V 50HZ 3 مراحل AC |
|||||||||

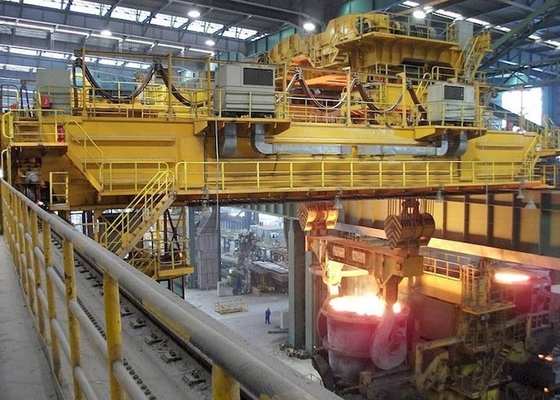

عرض تفاصيل الرافعة:
