| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | QDY ، YZ ، YZS ، QL ، QZ ، QC |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD10000-60000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 45-55 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 4000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7-38 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية كهربائية علوية | Max. الأعلى. lifting height ارتفاع الرفع: | 10 م ~ 35 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 320 طن |
| تطبيق: | معمل حديد ، رفع مغرفة ، صب ، مسبك | طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة علوية مزدوجة العارضة سهلة التشغيل |
| اكتب: | رافعة علوية مزدوجة العارضة الثقيلة ، رافعة EOT | آلية الرفع: | فتح عربة الونش |
| سرعة الرفع: | قياسي أو حسب المتطلبات | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | رافعة شعاع مزدوج 200/50 طن,رافعة شعاع مزدوجة خفيفة الوزن ODM,رافعة مصنع الصلب المعدنية المقاومة للحرارة |
||
رافعة علوية مزدوجة خفيفة الوزن ذاتية الوزن - مقاومة للحرارة لمطحنة الصلب المعدنية
من خلال الاستفادة من الخبرة الصناعية الغنية وتقنية الرافعة الاحترافية ، يمكن للرافعة المخصصة من Santocrane تلبية متطلبات جميع جوانب صناعات إنتاج وتجهيز الفولاذ والمعادن.يمكن استخدام الرافعة المخصصة لدينا في ظل ظروف قاسية ، ويمكن أن تعمل بشكل جيد في بيئة ذات درجة حرارة عالية وغبار عالي الجودة واهتزاز قوي.يمكننا توفير حلول الرافعة الصحيحة لأنواع مختلفة من التطبيقات لمصانع الصلب.
التصميم المتقدم:
QDY Type Double Girder Overhead Crane يمكنها أيضًا تحقيق التحكم عن بعد من خلال تكنولوجيا القياس عن بعد والتحكم عن بعد ، لضمان إمكانية استخدام المعدات في الغبار العالي والتلوث العالي ودرجة الحرارة العالية والبيئات القاسية الأخرى ، وتحسين قدرتها على التكيف وتوسيع نطاق عملها بشكل كبير.
بالنظر إلى أن أجسام الرفع للرافعات المعدنية معقدة نسبيًا ، بما في ذلك المعادن السائلة والمواد النووية والمعدات الكبيرة وما إلى ذلك ، لذلك من أجل سلامة الأفراد والمعدات ، من الضروري تثبيت فرامل أمان في آلية الرفع الرئيسية للرافعات المعدنية ، من خلال التحكم الميكانيكي للآلية الهيدروليكية.
عند بدء تشغيل الرافعة العلوية من نوع QDY ، تعمل فرامل الأمان أولاً ، وتبدأ فرامل العمل على العمود عالي السرعة في العمل مرة أخرى.عند فرامل الرافعة المعدنية ، فرامل فرامل العمل ، فرامل الأمان وفقًا للتأخير الزمني المحدد مسبقًا.وبهذه الطريقة ، يمكن التأكد من أنه عند تلف جزء النقل في رابط النقل أو كسره ، يكون الكائن الذي يتم رفعه في حالة آمنة.
المواصفات الفنية:
1. QDY نوع الصلب مطحنة مزدوجة العارضة رافعة علوية
| قدرة الرفع | تي | 5 | 10 | 16 / 3.2 | 20/5 | 32/5 | 50/10 | 74/20 | |
| امتداد | م | 10.5-31.5 | |||||||
| سرعة | رفع الخطاف الرئيسي | م / دقيقة | 15.5 | 10.4 | 10.7 | 9.8 | 7.8 | 7.8 | 6.1 |
| مساعدرفع هوك | 14.6 | 15.5 | 15.5 | 10.4 | 9.7 | ||||
| سفر الترولي | 37.2 | 43.8 | 44.6 | 44.6 | 42.4 | 39.3 | 33.8 | ||
| رافعة متحركة | 92.7 / 93.7 |
92.7 / 86.5 |
76/89 | 76/89 | 89 / 75.3 | 75 / 76.6 | 67.3 | ||
| النموذج التشغيلي | الطائرة | ||||||||
| واجب العمل | أ 7 | ||||||||
| مزود الطاقة |
ثلاث مراحل AC 380V ، 50Hz أو حسب الطلب |
||||||||
2. YZ YZS نوع الصلب مطحنة العارضة المزدوجة رافعة علوية
| قدرة الرفع (ر) | 200/50 | 225/65 | 240/80 | 280/65 | 320/80 | |
| الطبقة العاملة | أ 7 | أ 7 | أ 7 | أ 7 | أ 7 | |
| سبان (م) | 28 | 27 | 22 | 21 | 24.5 | |
| ارتفاع الرفع | الخطاف الرئيسي | 26 | 32 | 25 | 24 | 28 |
| خطاف مساعد | 26 | 34 | 27 | 26 | 32 | |
| سرعة | الخطاف الرئيسي | 6 | 11 | 7 | 10 | 7.5 |
| خطاف مساعد | 10 | 11 | 9.6 | 12 | 10 | |
| العربة الرئيسية | 41 | 41 | 35 | 30 | 29 | |
| عربة مساعدة | 38 | 39.5 | 38 | 39 | 39 | |
| رافعه | 78 | 84 | 80 | 76 | 58 | |
| الأبعاد (مم) | ح | 6900 | 7000 | 7000 | 7600 | 7800 |
| H1 | 6000 | 5990 | 5650 | 6400 | 6500 | |
| H2 | 1650 | 1400 | 1350 | 1350 | 1500 | |
| ب | 1700 | 17300 | 18500 | 19200 | 19500 | |
| ب 1 | 10000 | 10100 | 11250 | 12000 | 12500 | |
| B2 | 3200 | 3300 | 3800 | 3800 | 5000 | |
| أبعاد الحد (مم) | ب | 450 | 450 | 450 | 500 | 500 |
| H3 | 6000 | 5800 | 5500 | 5900 | 6000 | |
| H4 | 1000 | 1000 | 1500 | 1500 | 1700 | |
| S1 | 2600 | 2500 | 2800 | 3200 | 3300 | |
| ق 2 | 3000 | 3000 | 3200 | 3500 | 3500 | |
| S3 | 2000 | 2200 | 2400 | 2400 | 2600 | |
| 4 س | 1600 | 1600 | 2800 | 2800 | 3000 | |
| الحمولة القصوى للعجلة (kN) | 530 | 550 | 545 | 595 | 650 | |
| يوصى باستخدام مسار فولاذي | QU120 | |||||
| مصدر الطاقة | تيار متردد ثلاثي الأطوار 380 فولت 50 هرتز | |||||

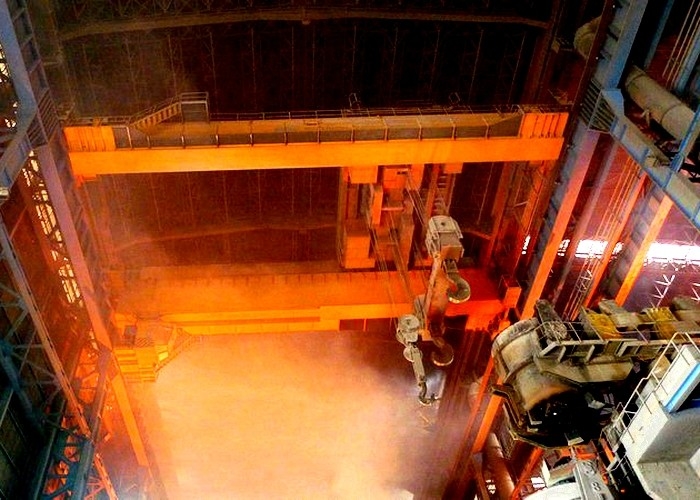

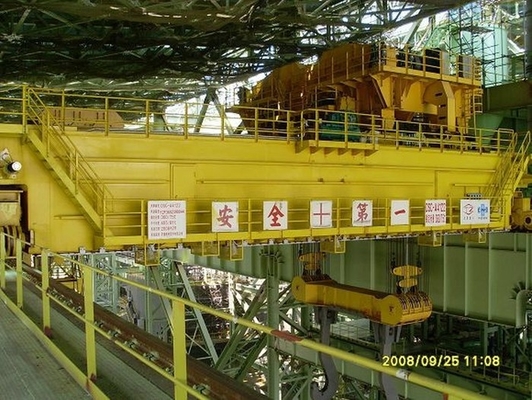

صور كرين:
نتطلع إلى استفسارك اللطيف ونأمل في مساعدة عملك القوي في المستقبل القريب!
