| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | QDY ، YZ ، YZS ، QL ، QZ ، QC |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD10000-60000/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 45-55 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 4000 مجموعة / سنة |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| امتداد: | 7-38 م | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| ميزة: | رافعة جسرية كهربائية علوية | Max. الأعلى. lifting height ارتفاع الرفع: | 10 م ~ 35 م |
| لحظة الرفع المقدرة: | مختلف | الأعلى. رفع الحمولة: | 320 طن |
| تطبيق: | معمل حديد ، رفع مغرفة ، صب ، مسبك | طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة |
| اللون: | أصفر أو أحمر أو حسب مقتضيات | مصدر الطاقة: | 3 مراحل 380 فولت 50 هرتز أو حسب الطلب |
| مزود الطاقة: | 220 فولت ~ 480 فولت 50/60 هرتز | ميزة كرين: | رافعة علوية مزدوجة العارضة سهلة التشغيل |
| اكتب: | رافعة علوية مزدوجة العارضة الثقيلة ، رافعة EOT | آلية الرفع: | فتح عربة الونش |
| سرعة الرفع: | قياسي أو حسب المتطلبات | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| تسليط الضوء: | رافعة جسرية فولاذية 5Ton QDY,رافعة جسرية فولاذية مزدوجة العارضة 74/20 طن,A7 Double Hook Casting Ladle Crane |
||
الصين QDY مزدوجة العارضة الصلب مطحنة مسبك Castng رافعة علوية مع خطاف مزدوج لرفع مغرفة المعدن المنصهر
يتم تطبيق الرافعة العلوية للمسبك ذات العارضة المزدوجة من طراز QDY في مستودع مسبك لمصنع الصلب لتحميل وتفريغ المواد الساخنة أو المغرفة.إنها رافعة علوية من النوع الثقيل ترضي الاستخدام المتكرر.
يتم تشغيل الرافعة الرئيسية بسرعة عالية لتناسب الإنتاجية العالية لتسليم الحرارة ونقل الحرارة.يمكن تحقيق نطاقات التحكم في سرعة نطاق التحكم في السرعة من خلال بديل للتحكم في الجهد الثابت للجزء الثابت أو التحكم في التردد لسرعة المحرك.
تم تصميم الرافعة العلوية ذات المغرفة مع السلامة والموثوقية ، والتقنية المتقدمة ، والهيكل الصلب ، والاقتصاد الجيد والمتانة ، وسهولة الصيانة.
Capcaty للرافعة العلوية ذات العارضة المزدوجة: 5T ، 10T ، 16 / 3.2T ، 20 / 5T ، 32 / 5T ، 50 / 10T ، 74 / 20T.
ميزات الرافعة:
في SANTO Cranes ، لدينا فهم عميق في صناعة مطاحن الصلب!نحن نتفهم ما تحتاجه وتطلبه من الرافعة العلوية الخاصة بك في مصنع الصلب الخاص بك ، حيث يقوم مهندسونا بخدمة مصانع الصلب لسنوات عديدة.من عملية كشط المعادن (رافعة مناولة الخردة) ، إلى الصهر (رافعة الشحن) ، إلى المنتج النهائي (رافعة البليت) وعملية أخرى.لقد قمنا بتخصيص خطط الخدمة والترقية لمنع وقت التعطل.
1. التحكم في السرعة المتغيرة لكل آلية
2. جهاز رفع دوار.
3. مسافة متغيرة بين خطاف القنطرية العملاقة.
4. الحد الزائد وعرض الاحترار.
5. وزن الحمولة وعرضها.
6. موقع نقطة الرفع ثلاثية الأبعاد والعرض
7. نظام التحكم PLC وكشف الأخطاء والعرض والتسجيل والطباعة
8. حماية الرافعات الموجودة في نفس الخليج من الاصطدام
رافعات مطحنة الصلب:
هناك عدة أنواع من الرافعات ذات مغرفة لمصانع الصلب في سانتو على النحو التالي:
رافعة ساحة الخردة
رافعة شحن الفرن
رافعة ذات مغرفة
رافعات حديديّة
رافعة صاخبة
رافعة تونديش
لوح الملف ورافعة القضبان
المواصفات الفنية:
1. نوع QDYمصنع الصلبعارضة مزدوجةرافعة علوية
| قدرة الرفع | تي | 5 | 10 | 16 / 3.2 | 20/5 | 32/5 | 50/10 | 74/20 | |
| امتداد | م | 10.5-31.5 | |||||||
| سرعة | رفع الخطاف الرئيسي | م / دقيقة | 15.5 | 10.4 | 10.7 | 9.8 | 7.8 | 7.8 | 6.1 |
| مساعدرفع هوك | 14.6 | 15.5 | 15.5 | 10.4 | 9.7 | ||||
| سفر الترولي | 37.2 | 43.8 | 44.6 | 44.6 | 42.4 | 39.3 | 33.8 | ||
| رافعة متحركة | 92.7 / 93.7 |
92.7 / 86.5 |
76/89 | 76/89 | 89 / 75.3 | 75 / 76.6 | 67.3 | ||
| النموذج التشغيلي | الطائرة | ||||||||
| واجب العمل | أ 7 | ||||||||
| مزود الطاقة |
ثلاث مراحل AC 380V ، 50Hz أو حسب الطلب |
||||||||
2.صنوع Z YZSمصنع الصلبعارضة مزدوجةرافعة علوية
| قدرة الرفع (ر) | 200/50 | 225/65 | 240/80 | 280/65 | 320/80 | |
| الطبقة العاملة | أ 7 | أ 7 | أ 7 | أ 7 | أ 7 | |
| سبان (م) | 28 | 27 | 22 | 21 | 24.5 | |
| ارتفاع الرفع | الخطاف الرئيسي | 26 | 32 | 25 | 24 | 28 |
| خطاف مساعد | 26 | 34 | 27 | 26 | 32 | |
| سرعة | الخطاف الرئيسي | 6 | 11 | 7 | 10 | 7.5 |
| خطاف مساعد | 10 | 11 | 9.6 | 12 | 10 | |
| العربة الرئيسية | 41 | 41 | 35 | 30 | 29 | |
| عربة مساعدة | 38 | 39.5 | 38 | 39 | 39 | |
| رافعه | 78 | 84 | 80 | 76 | 58 | |
| الأبعاد (مم) | ح | 6900 | 7000 | 7000 | 7600 | 7800 |
| H1 | 6000 | 5990 | 5650 | 6400 | 6500 | |
| H2 | 1650 | 1400 | 1350 | 1350 | 1500 | |
| ب | 1700 | 17300 | 18500 | 19200 | 19500 | |
| ب 1 | 10000 | 10100 | 11250 | 12000 | 12500 | |
| B2 | 3200 | 3300 | 3800 | 3800 | 5000 | |
| أبعاد الحد (مم) | ب | 450 | 450 | 450 | 500 | 500 |
| H3 | 6000 | 5800 | 5500 | 5900 | 6000 | |
| H4 | 1000 | 1000 | 1500 | 1500 | 1700 | |
| S1 | 2600 | 2500 | 2800 | 3200 | 3300 | |
| ق 2 | 3000 | 3000 | 3200 | 3500 | 3500 | |
| S3 | 2000 | 2200 | 2400 | 2400 | 2600 | |
| 4 س | 1600 | 1600 | 2800 | 2800 | 3000 | |
| الحمولة القصوى للعجلة (kN) | 530 | 550 | 545 | 595 | 650 | |
| يوصى باستخدام مسار فولاذي | QU120 | |||||
| مصدر الطاقة | تيار متردد ثلاثي الأطوار 380 فولت 50 هرتز | |||||

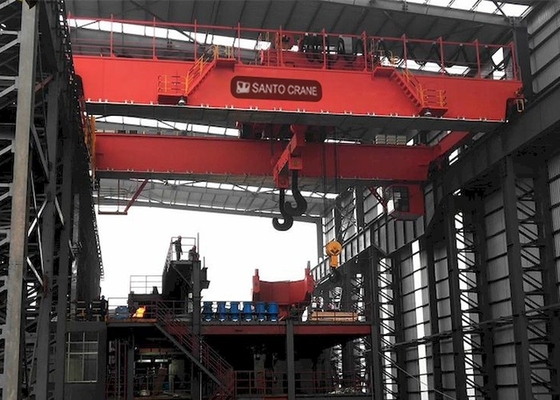

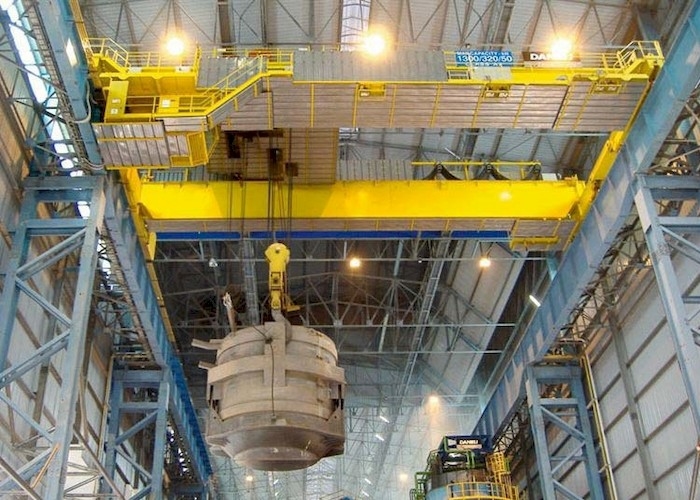

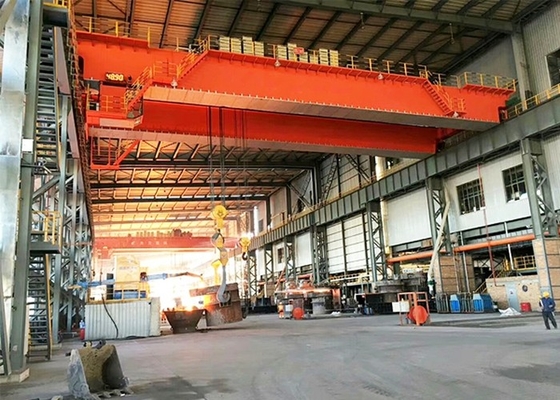

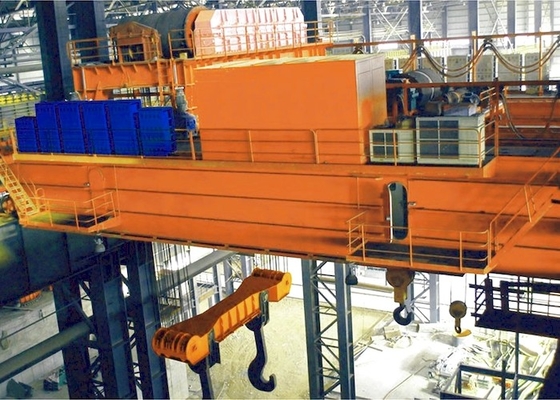

صور كرين:
نتطلع إلى استفسارك اللطيف ونأمل في مساعدة عملك القوي في المستقبل القريب!
