| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | LD ، LDE ، LT ، LDP ، LX |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD4999-49999/set |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 15-30 يوم عمل |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 4999 مجموعة / سنة |
| اسم المنتج: | ورشة الهياكل الفولاذية باستخدام نموذج Ld Single Girder Hoist Crane 5 Ton Bridge Crane | فترة: | 6-35 متر |
|---|---|---|---|
| Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م | لحظة الرفع المقدرة: | مختلف |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | ميزة كرين: | رافعة جسرية بعارضة سهلة التشغيل ، رافعة علوية بعارضة واحدة ، رافعة EOT ، رافعة علوية 7.5 طن |
| آلية الرفع: | رافعة كهربائية | سرعة الرفع: | 0 ~ 8 م / دقيقة |
| الهيكل: | شعاع واحد | الجهد: | 220 فولت -440 فولت 50-60 هرتز |
| الشهادات: | ISO / Ce / SGS | التثبيت في الخارج: | متاحة |
| تركيب السكك الحديدية: | مثبتة على الأرض / مثبتة في السقف | الميناء: | شنغهاي |
| خدمة صانعي القطع الاصلية: | متاحة | القوة: | تتطلب 380 فولت أو 50 هرتز أو 3 مراحل أو قاطع |
| نوع الرافعة: | رافعة ذات حبل سلكي / رافعة سلسلة | المحرك: | محرك قفص مربع |
| قدرة التحميل المقدرة: | 1-550 طن | ماكس رفع الحمل: | 20 ت |
| درجة الحماية: | IP44 / 54 | سرعة السفر: | 20 م / دقيقة |
| لون اللوحة: | حسب متطلباتك | طريقة التحكم: | التحكم في المقصورة / التحكم عن بعد |
| تسليط الضوء: | الرافعة السائحة ذات القوة العالية,الرافعة المتنقلة ذات الحزمة الواحدة,الرافعة المتنقلة ذات العجلة الواحدة 10 طن,Santo Single Girder Overhead Travelling Crane,10Ton Single Girder Overhead Travelling Crane |
||
الوصف:

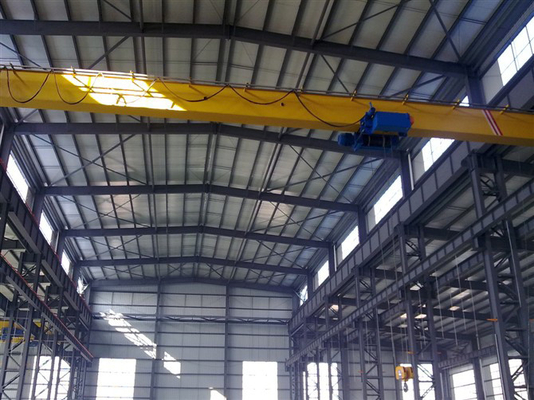

الرافعة الجوية ذات الحزمة الواحدة هي نوع من الرافعة التي تسير على طول خطين متوازين وآليات الرفع تسير على طول العارضة الرئيسية الأفقية. الرافعة الجوية ذات الحزمة الواحدة تتكون من العارضة الرئيسية ،العوارض النهائية، آليات السفر، آلية الرفع (الرفع) والمكونات الكهربائية. عادة ما تستخدم هذه الرافعة في ورش العمل لمسافات طويلة وتجري على طول السكك الحديدية على الجدران الجانبية.
هذه الرافعة ذات الحزمة الفردية ذات الشعاع العلوي هي مع حزمة فولاذية تقليدية أو حزمة نوع مربع. يمكن استخدام هذا النوع من الرافعة في مصانع الصلب ومحطات الطاقة الكهرومائية والمستودعات وورش العمل وما إلى ذلك.
1. إمدادات الطاقة من خلال خط الاتصال المنزلق السلس
2الرافعة والرفع مستقلان عن بعضهما البعض ويمكنهما السفر في نفس الوقت
3مقبض التحكم المقاوم للحفر مع درجة حماية IP54؛
4يتم تعليق الكابل الكهربائي في عربة الكابلات التي تنزلق بمرونة وبسلاسة على نظام C track rail festoon.
الميزة الرئيسية للرافعة الجوية ذات الحزمة الواحدة:

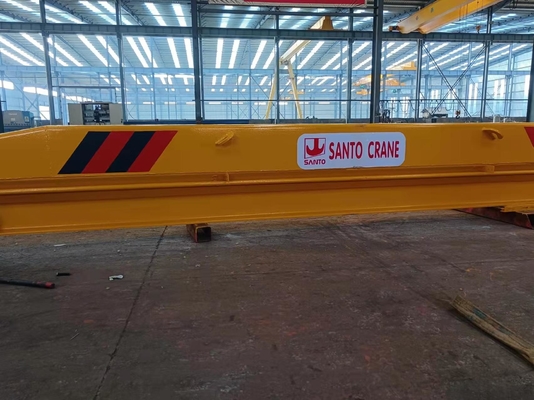

1. حزمة رئيسية صلبة من نوع مربع
2. إطلاق النار على الجسم كله بعد اللحام وإطلاق الضغوط الداخلية
3طلاء البرايمر الغني بالزنك الايبوكسي وسمك فيلم الزيت 140μm
4. العارضة الرئيسية والعوارض النهائية متصلة بواسطة 10.9 درجة من المسامير عالية القوة ؛
5يتم تشغيلها بواسطة جهاز تخفيض كهربائي أو نظام محرك LD التقليدي.
6يعمل بسلاسة، ويقوم بالفرامل بكفاءة، ويعمل لفترة طويلة
التطبيق:
الرافعات الجوية ذات العامل الواحد هي في كثير من الأحيان حل رفع فعال من حيث التكلفة لمختلف التطبيقات والصناعات.الرافعات ذات العامل الواحد تستخدم مواد أقل وهي أكثر تكاملاً وخفة الوزن من الرافعات ذات العاملين، مما يؤدي إلى وفورات كبيرة في التكاليف في المواد والشحن والتركيب.مما يعني أنه يمكن استخدام أنظمة المدرج الخفيفة والربط في هيكل دعم المبنى الحالي.
المواصفات القياسية:
| قدرة الرفع | t | 1، 2 ، 3 ، 5 ، 10 | 16، 20 | |||||||||
| السباق | م | 7.5-31.5 | ||||||||||
| ارتفاع الرفع | م | 6، 9 ، 12 ، 18 ، 24 ، 30 | 912، 18، 24، 30 | |||||||||
| آلية السفر | سرعة السفر | م/دقيقة | 20 | 30 | 45 | 60 | 75 | 20 | 30 | 45 | 60 | 75 |
| نسبة المكسرات | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | ||
| نموذج المحرك | ZDY21-4 | ZDY122-4 | ZDY131S-4 | |||||||||
| قوة المحرك | كيلو | 0.8*2 | 1.5*2 | 1.5*2 | 2.2*2 | |||||||
| دوران المحرك | م/دقيقة | 1380 | 1380 | |||||||||
| آلية الرفع | نموذج الرافعة الكهربائية | CD1/MD1 | CD1/MD1/HC | |||||||||
| سرعة الرفع | م/دقيقة | 8، 8/0.8، 7، 7/0.7 | 3.5، 3.5/0.35 | |||||||||
| سرعة السفر | م/دقيقة | 20 ((30) | 20 ((30) | |||||||||
| المحرك | نوع القفص العنكبوتي | نوع القفص العنكبوتي | ||||||||||
| واجب العمل | A3-A5 | |||||||||||
| إمدادات الطاقة | 380 فولت 50 هرتز، ثلاثي المرحلة أو حسب طلبك | |||||||||||
معلومات الشركة:
رافعة سانتو تتعامل بشكل رئيسي في البحث والتطوير وإنتاج آلات الرفع ، وأجهزة الموانئ ، رافعة البرج المستخدمة في البناء ، والحد من الجهاز ، إلخ.
المنتجات الرائدة من سانتو تستخدم على نطاق واسع في الآلات والمعادن والطاقة الكهربائية والسكك الحديدية والطيران والفضاء والموانئ والنفط والبتروكيماويات ، الخمنتجاتنا تخدم المشاريع الرئيسية الوطنية مثل: مشروع نقل المياه من الجنوب إلى الشمال، نقل الغاز الوطني من الغرب إلى الشرق، محطة الطاقة الكهرومائية الثلاثة، مركز إطلاق الأقمار الصناعية جيوكوان، محطة توليد الطاقة النووية تشينشان،جسر خليج هانغتشو، ألعاب بكين الأولمبية وهلم جرا، وتسريع بنجاح إطلاق المركبات الفضائية شينجو 10 و تشانغ ي 3، تم تصدير منتجاتنا إلى أكثر من 69 دولة مثل أمريكا، اليابان، روسيا،كوريا، وما إلى ذلك في عام 2013 بلغت إيرادات المبيعات السنوية 6.669 مليار دولار ، واستمر رافعة السفر المرتفعة ورافعة الجانتري في الاحتفاظ بالمكان الأول في جميع أنحاء البلاد.

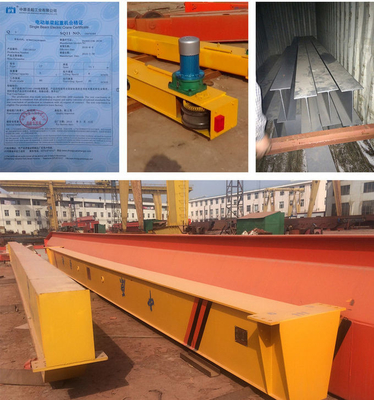

القضايا المرجعية:
إذا كنت بحاجة إلى هذا النوع من الرافعة العلوية ذات الشعاع الواحد، يرجى إخبارنا بالتفاصيل أدناه:
1. قدرة الرفع التي تحتاجها ((طن
2المدى الذي تحتاجه المسافة من عجلة إلى مركز العجلة
3الارتفاع الرفعي الأقصى من الأرض إلى مركز الزناد ((م))
4. معيار مصدر الطاقة ((الجهد = V ، 50/60Hz ، 3 مراحل)
