| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | 1.0 ، 3.0 ، 5.0 ، 8.0 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD25000-45000/set |
| تفاصيل التغليف: | التعبئة القياسية عارية عن طريق الحاويات والكهرباء وقطع الغيار معبأة بواسطة قفص الخشب الرقائقي عالي ا |
| وقت التسليم: | 30 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 2000 مجموعة / سنة |
| الكلمات الدالة: | كرين العنكبوت | شرط: | جديد |
|---|---|---|---|
| ضمان: | 12 شهر | ارتفاع الرفع الأرضي: | 5.5 م ، 9.2 م ، 16.8 م ، 17.8 م |
| Max. الأعلى. Working Radius نصف قطر العمل: | 5.07 م ، 8.3 م ، 16 م ، 15.7 م | قدرة الرفع المقدرة: | 1 طن ، 3 طن ، 5 طن ، 8 طن |
| طريقة التحكم: | جهاز التحكم عن بعد اللاسلكي ، التشغيل اليدوي | تطبيق: | الإنشاءات ، تركيب الصلب ، صناعات التزجيج ، فحص وصيانة الطاقة ، الصيانة الميكانيكية |
| تسليط الضوء: | 17.8m طوي العنكبوت الزاحف كرين,رفع الارتفاع 5.5m العنكبوت الزاحف كرين,سقف العمل الكهربائية العنكبوت كرين |
||

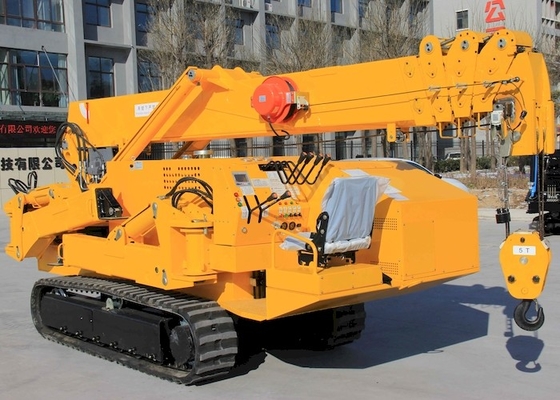

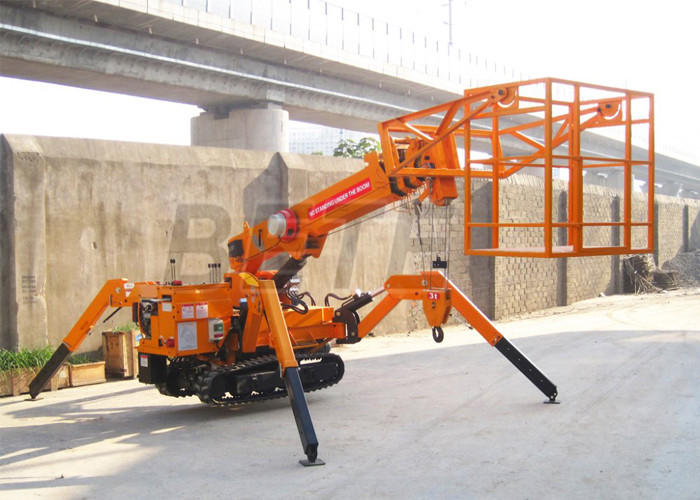

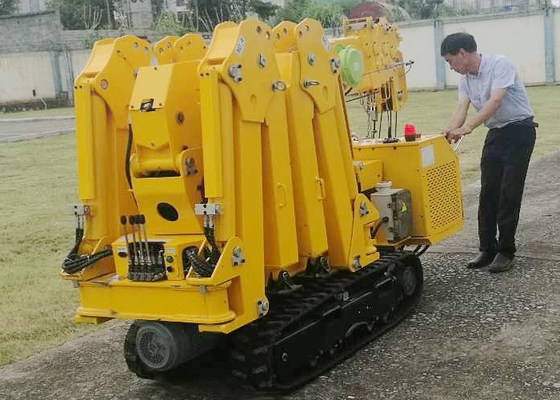

يمكن طي الرافعة العنكبوتية ذات الهيكل الزاحف المطاطي لأعمال السقف
وصف:
تشير الرافعة العنكبوتية عمومًا إلى معدات الرفع التي تقل قدرة الرفع فيها عن 8 أطنان وهي سهلة النقل والاستخدام.تتميز بالمرونة العامة ويمكن طيها.مثل تركيب الزجاج الداخلي ، ورفع ألواح الجدران الداخلية ، أو نقل مختلف البضائع ذات الجودة الصغيرة إلى أعلى وأسفل الأرضيات.إلى حد ما ، يمكن أن تعوض الرافعات العنكبوتية قيود تطبيق آلات الرافعة ، لذلك بالنسبة للعمل الداخلي ، أصبحت الرافعات العنكبوتية أكثر شيوعًا.
المعايير الفنية:
| نموذج | KB1.0 | |
| تخصيص | 1.0Tx 1.5 م | |
| أقصى نصف قطر للعمل | 5.07 م xO.2T | |
| الحد الأقصى لارتفاع الرفع الأرضي | 5.6 م | |
| أقصى ارتفاع للرفع تحت الأرض | 18 م | |
| جهاز الونش | سرعة الخطاف | 10 م / دقيقة (سقوط 2) |
| حبل | 07.7 مم × 48 م | |
| نظام تلسكوبي | نوع بوم | 4 أقسام أوتوماتيكية بالكامل |
| طول الطفرة | 2.08 م - 5.5 م | |
| صعودا وهبوطا | زاوية الازدهار / الوقت | 0 ° ~ 75. / 14 ثانية |
| نظام الضرب | انزلاق زاوية / الوقت | 0 ° 〜360 ° (مستمر) / 40 ثانية |
| مداد | النموذج النشط المداد | تلقائي للقسم الأول ، التعديل اليدوي لقسم 2،3 |
| الأبعاد الموسعة القصوى | 3600 مم × 3200 مم | |
| نظام الجر | طريقة المشي | محرك هيدروليكي مدفوع |
| سرعة المشي | 0-3.2 كم / ساعة | |
| القدرة على الصف | 20 درجة | |
| طول الأرض × العرض × 2 | 960 مم × 180 مم × 2 | |
| ضغط الأرض | 35.6 كيلو باسكال (0.356 كجم / سم 2) | |
| محرك ديزل | نموذج | (هوندا) GX270 |
| الإزاحة | 270 مل | |
| الطاقة الانتاجية القصوى | 5.1Kw / 1800 دورة في الدقيقة | |
| طريقة البدء | بدء التشغيل الكهربائي | |
| سعة خزان الوقود | بنزين / 6 لتر | |
| أجهزة السلامة | مستشعر ذراع الامتداد ، زر التوقف في حالات الطوارئ ، محدد الارتفاع | |
| جهد النظام | DC12V | |
| البعد | الطول × العرض × الارتفاع | 2140 مم × 600 مم × 1413 مم |
مخطط الحمل عند الحد الأقصى للركائز الممتدة:
| 2.08 م ازدهار | 3.22m ازدهار | 4.36 م ازدهار | 5.5m ازدهار | ||||
| نصف قطر العمل (م) | معدل الحمولة (ر) |
نصف قطر العمل (م) | معدل الحمولة (ر) |
نصف قطر العمل (م) | معدل الحمولة (ر) |
نصف قطر العمل (م) | معدل الحمولة (ر) |
| <1.5 | 1.0 | <1.5 | 1.0 | <1.8 | 0.85 | <2.5 | 0.65 |
| 1.65 | 0.92 | 2.0 | 0.8 | 2.0 | 0.8 | 3.0 | 0.53 |
| 2.5 | 0.65 | 2.5 | 0.65 | 3.5 | 0.4 | ||
| 2.79 | 0.56 | 3.0 | 0.53 | 4.0 | 0.32 | ||
| 3.5 | 0.41 | 4.5 | 0.27 | ||||
| 3.93 | 0.33 | 5.00 | 0.21 | ||||
| 5.07 | 0.2 | ||||||
التطبيقات:
1. هندسة الزجاج
يمكن تركيب الزجاج حتى تحت السقف باستخدام أكواب شفط زجاجية مفرغة من الهواء مثبتة على خطاف البحث.لقد ولدت الرافعة العنكبوتية لإكمال أعمال تركيب الزجاج بكفاءة أكبر.تستخدم الرافعات العنكبوتية الصغيرة أيضًا على نطاق واسع في المساحات الداخلية والضيقة والممرات الضيقة.
2. تركيب الحائط الساتر
الرافعة العنكبوتية صغيرة الحجم ومريحة في النقل.يستخدم على نطاق واسع في عملية بناء الجدار الساتر.يمكن استخدامها للنقل العمودي ، الرفع ، إلخ. قدرة الرفع بشكل عام 2 ~ 3 أطنان ، والتي يمكن أن تلبي معظم متطلبات الرفع في موقع البناء.بالإضافة إلى ذلك ، فإن الرافعة العنكبوتية مناسبة أيضًا بشكل خاص لتركيب ألواح الوحدة مع تغييرات كبيرة في الواجهة.
3. العمل في المساحات الضيقة
حتى في المساحات الضيقة ، يمكن للرافعة العنكبوتية أن تحدث فرقًا كبيرًا بأرجلها الداعمة الأربعة.من خلال الاستفادة الكاملة من نصف قطر العمل الفعال ، من الممكن العمل في الأماكن الضيقة وتجنب العوائق (مثل خطوط الطاقة) ، وأيضًا لتحقيق أعمال الرفع الآمنة ، وهو الأفضل للعمل في الأماكن الضيقة حيث لا يمكن للرافعات الكبيرة الوصول إليها.
4. أعمال السقف
يمكن وضع الرافعات العنكبوتية على الأسطح ورفع المواد من الأرض.يمكن تحقيق فترات بناء أقصر وخفض التكاليف.يمكن رفع الرافعات العنكبوتية بسهولة إلى السطح بواسطة رافعة برجية أو مصعد.
5. الهيكل الصلب وتشييد المباني
الرافعات العنكبوتية مناسبة لأعمال تركيب الهياكل الفولاذية في المباني والأسطح المختلفة ، وكذلك أعمال تركيب الأبراج الفولاذية.
6. تشييد المباني البلدية
تستخدم الرافعات العنكبوتية في مشاريع الرفع لمواد البناء مثل المطارات ومحطات السكك الحديدية ومواقع بناء السدود.بفضل مرونتها وملاءمتها في المساحات الضيقة ، تم استخدام الرافعات العنكبوتية في العديد من عمليات تشييد المباني البلدية.
7. المناطق التي يتعذر الوصول إليها بواسطة الرافعات الكبيرة
إن تصميم جسم الرافعة العنكبوتية الصغير والمضغوط يعني أنها يمكن أن تعمل في الداخل أو في المناطق ذات المساحات المحدودة.يسمح الهيكل المضغوط لـ Spider Crane بالوصول السهل إلى مواقع البناء ويقلل من تكاليف التشغيل.
8. تركيب المرافق والمعدات
بفضل إمكانية الوصول الممتازة ، يمكن استخدام الرافعات العنكبوتية لأعمال التركيب على لوحات العرض واللافتات وما إلى ذلك في المباني التجارية الكبيرة مثل مراكز التسوق وصالات الألعاب الرياضية والمسارح.
الصور:
