| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | LD ، LDE ، LT ، LDP ، LX |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 45-55 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 80 مجموعة / سنة |
| الكلمات الدالة: | الرافعات الجسرية الجسرية | سعة التحميل: | 20 طنًا إلى 900 طنًا |
|---|---|---|---|
| امتداد: | 6 م - 50 م | أقصى ارتفاع للرفع: | 18 م |
| هيكل: | نوع هيكل تروس | وضع التحكم: | بعيد |
| مزود الطاقة: | مجموعة توليد الديزل / 380 فولت - 50 هرتز ، 3 مراحل تيار متردد | تصميم الصور: | تصميم كلاسيكي (أحمر ياقوتي ، أزرق ياقوتي ، أبيض) |
| تسليط الضوء: | Span 6M 900T Truss Bridge Crane,Span 50M 20T Truss Bridge Crane,رافعة 900T المستخدمة في البناء |
||
تمتد من 6 م - 50 م سعة تحميل معدات رافعة البناء من 20 إلى 900 طن لبناء الجسر
معلومة:
الرافعات الجسرية الجسرية هي رافعات قنطرية مصممة خصيصًا لبناء الجسور.تتكون الرافعة الجسرية للعارضة الشبكية بشكل أساسي من العارضة الرئيسية ، والركائز ، وتيجان الجسر ، وما إلى ذلك. يتم توصيل المكونات بواسطة مسامير ومسامير عالية القوة ، مما يجعلها مريحة في التفكيك ، والمعدات ، والنقل ؛بالمقارنة مع الرافعات الجسرية العادية ، فإن التركيب سريع ومريح وعملي اقتصادي.
كنوع من أنواع الرافعات الجسرية ، فهي عبارة عن رافعة خاصة مصممة لبناء الجسور.إنها تتكون من عارضة رئيسية ، أذرع ، رافعة جسرية ، إلخ. جميع الأجزاء موصلة بواسطة مسامير ملولبة احتكاكية عالية القوة ودبابيس مفصلية ، مما يجعلها ملائمة للتفكيك والنقل.بالمقارنة مع الرافعات الجسرية العادية ، فهي مريحة وسريعة التركيب واقتصادية وعملية.يشيع استخدامها في وحدات بناء الطرق والجسور المتنقلة.
تخصيص:
1. الحمولة: 20 طنًا إلى 900 طن
2. امتداد: 6 م - 50 م
3. Max.Lifting إرتفاع: 18m
4. الهيكل: صندوق / نوع هيكل الجمالون
6. الطابع: عارضة مفردة / شوايات مزدوجة
7. امدادات الطاقة: مجموعة توليد الديزل / 380v-50hz ، 3 مراحل AC
8. القدرة على التدرج: 1٪ -2٪
9. وضع التحكم: التحكم عن بعد / المقصورة
10 وضع الجري: مستقيم / عبر / قطري
11. تصميم الصورة: تصميم كلاسيكي (أحمر ياقوتي ، أزرق ياقوتي ، أبيض)
| الاهلية | ر | 10 | 16 / 3.2 | 20/5 | 30/10 | 36/10 | 50/10 | |
| امتداد | م | 18،22،26،30،35 | ||||||
| ارتفاع الرفع | رئيسي | م | 10-12 | 10 | 10-12 | 10-12 | 10-12 |
10-12 |
| مساعد | م | 11.7-12.7 | 10.6-12.6 | 10.7-12.7 | 11-13 | 11.28-13.28 | ||
| واجب العمل | A5-A7 | |||||||
| سرعة |
الرفع الرئيسي |
م / دقيقة | 18.4 | 13 | 9.2 | 10.4 | 7.7 |
6 |
| aux.hoisting | 18.4 | 18.4 | 13.2 | 8 | ||||
| سرعة حركة العربة | 43.8 | 41.9 | 42.3 | 42 | 39.1 | 38.13 | ||
| سرعة حركة الرافعة | 48.4 - 54.6 | 48-53 | 40.1 | 51.2 | 40 | 43.8 | ||
| الطاقة المركبة | كيلوواط | 58-66 | 85-93 | 86-94 | 131-138 | 132-140 |
197-213 |
|
| الأعلى.تحميل Weheel | KN | 299-423 | 198-265 | 218-299 | 292-350 | 334-427 | 270-456 | |
| يوصي السكك الحديدية | QU80 | QU70 | QU70 | QU80 | QU80 | QU80 / QU70 | ||
| مزود الطاقة | 380V-50HZ ، 3 مراحل AC | |||||||
تطبيق:
إنها مناسبة لوحدات بناء الطرق والجسور المتدفقة بشكل متكرر.مناسب بشكل أساسي لتحريك الجسور الخرسانية ، والألواح سابقة الصب ، والألواح مسبقة الصب من مكان إلى آخر.هذه الرافعة الجسرية مقسمة إلى نوعين: أحدهما نوع الجنزير والآخر نوع الإطار.

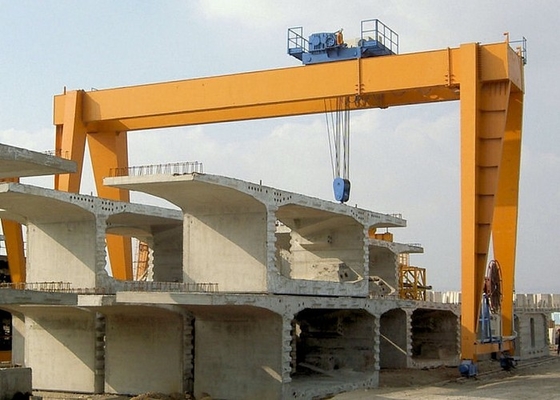

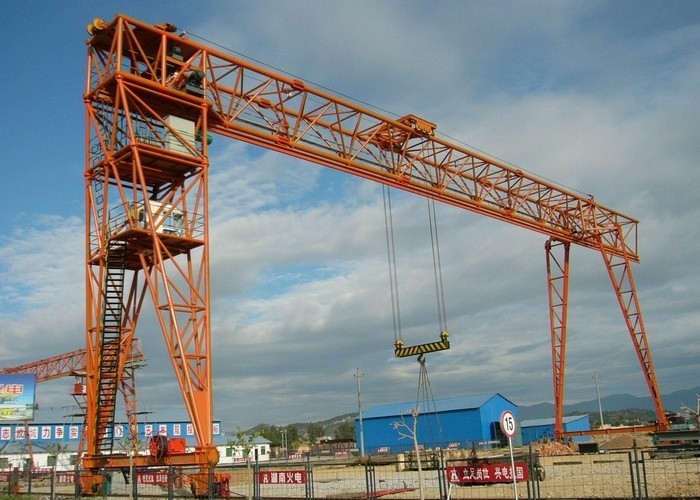

الصور:
التعبئة والتسليم:
1. وقت التسليم: 90 يوما بعد استلام الإيداع.
2. التعبئة والتغليف:
1).صندوق خشبي للأجزاء الكهربائية ، المحرك ، الإكسسوارات ، القماش الملون للهيكل الرئيسي.
2).سيتم تحميل جميع الأجزاء في حاوية ISO 20 قدم أو 40 قدم
سيتم تحميل جميع الأجزاء على سفينة شحن البضائع السائبة بعد الطرد إذا كان الطول يتجاوز 12.0 مترًابعد 12.0 م.
3. النقل: بشكل عام من 35 يومًا إلى 60 يومًا إلى ميناء الوجهة.
4. مصطلح التجارة: FOB و CFR و CIF هي شروط تجارية شائعة ، إذا كنت بحاجة إلى مزيد من المساعدة ، يرجى التواصل مع مستشار تجاري.
5. ميناء التحميل: ميناء تشينغداو / شنغهاي / تيانجين.
