| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SANTO |
| إصدار الشهادات: | ISO, CE |
| رقم الموديل: | QD ، QDY ، YZ ، YZS ، QL ، QZ ، QC |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | الأجزاء الكهربائية والأجزاء الأخرى معبأة بصندوق خشب رقائقي عالي الجودة ، وعوارض فولاذية معبأة بأغشية |
| وقت التسليم: | 35-45 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 6000 مجموعة / سنة |
| اسم: | رافعة جسرية بعارضة مزدوجة | اكتب: | رافعة علوية مزدوجة العارضة الثقيلة ، رافعة EOT |
|---|---|---|---|
| امتداد: | 7-35 م | ميزة: | رافعة جسرية كهربائية علوية |
| Max. الأعلى. lifting height ارتفاع الرفع: | 6 م ~ 30 م | الأعلى. رفع الحمولة: | 800 ت |
| قدرة التحميل المقدرة: | 1-800 طن | سرعة الرفع: | كشرط |
| آلية الرفع: | فتح عربة الونش | الأجزاء الكهربائية الرئيسية: | Chint ، أو كمقتضيات سيمنز ، شنايدر |
| طريقة التحكم: | جهاز تحكم عن بعد لاسلكي ، تحكم أرضي ، تحكم في قلادة | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، والتركيب الميداني ، والتكليف والتدريب ، والدعم عبر الإنت |
| تطبيق: | ورشة عمل ، مستودع ، مصانع ، مصنع ، مستودع وهلم جرا | اللون: | كمتطلبات |
| إبراز: | رافعة علوية بعارضة مزدوجة بطول 15 مترًا,رافعة علوية مزدوجة العارضة 5T,رافعة علوية 5 طن للمستودعات |
||

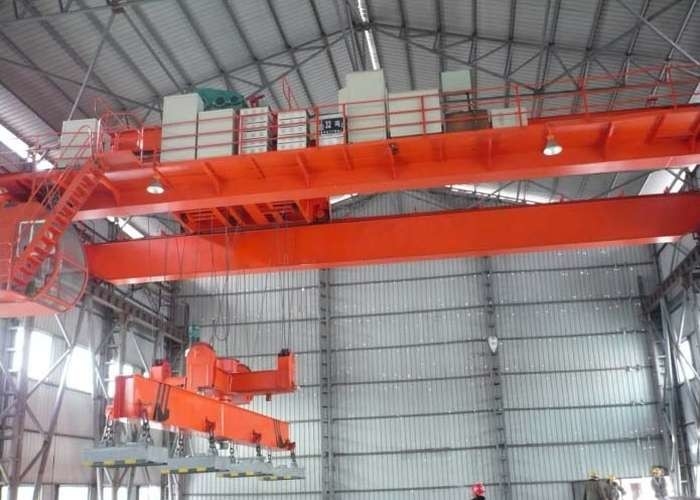

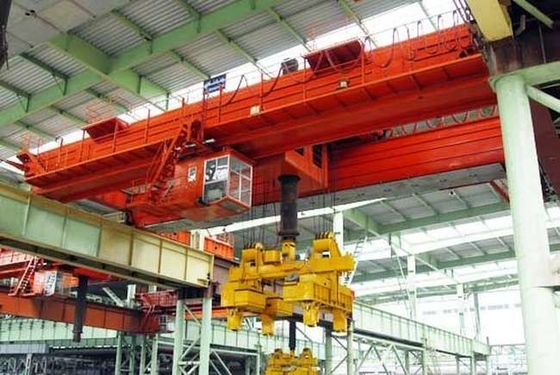

رافعة كهربائية 5 طن تمتد 15 مترًا مزدوجة العارضة العلوية للمستودعات
وصف المنتج:
تتكون الرافعة العلوية مزدوجة العارضة من سكة مستقيمة وعارضة رئيسية للرافعة وعربة رفع ونظام نقل الطاقة ونظام التحكم الكهربائي ، وهي مناسبة بشكل خاص لنقل المواد في نطاق الطائرة مع تعليق كبير وقدرة رفع كبيرة.
تتمتع الرافعة الجسرية ذات العارضة المزدوجة بقدرة تحمل قوية ، وامتداد كبير ، واستقرار عام جيد والعديد من الأصناف ، ولكن جودتها أكبر من تلك الخاصة بالرافعة الجسرية أحادية العارضة بنفس قدرة الرفع ، والتكلفة أعلى أيضًا.وفقًا لهيكل الحزمة الرئيسية ، يمكن تقسيمها إلى شكلين: العارضة الصندوقية والجمالون.بشكل عام ، يتم استخدام هيكل على شكل صندوق.
ميزة التصميم:
1. الرافعة الجسرية ذات العارضة المزدوجة هي الأولى في تصميم العارضة على شكل قرص العسل ، والتي تتميز بخصائص الوزن الخفيف ، الحمولة الثقيلة ومقاومة الرياح القوية.
2. وصلة المسمار الفولاذية الفريدة ليست ثابتة وموثوقة فحسب ، بل تتميز أيضًا بوقت تجميع قصير.
3. الركائز لقضبان الربط المرنة يمكن تفكيكها إلى قطعة واحدة لتوجيه الموقع ، مما يجعلها مريحة للنقل.
4. أصغر سعة مركبة يمكن أن تحل صعوبة استهلاك الكهرباء في البناء في الموقع.
تخصيص:
|
قدرة الرفع المقدرة QSWL Gn |
ر |
32/10 (يمكننا توريد حتى 550 طن) |
|||||||||
|
طريقة Opertional |
م / دقيقة |
التحكم عن بعد أو قلادة / التحكم في المقصورة |
|||||||||
|
سرعة |
الرئيسي. الرفع الخطاف |
3 (0.3 / 3) |
|||||||||
|
رفع Aux.hook |
7 (7 / 0.7) |
||||||||||
|
عبر السفر |
20 |
||||||||||
|
السفر لمسافات طويلة |
التحكم عن بعد أو قلادة |
20/30 |
|||||||||
|
التحكم في المقصورة |
30/40 |
||||||||||
|
محرك |
الرئيسي. الرفع الخطاف |
كو |
ZDX62-6 / 18.5 ، (ZDS2.2 / 18.5) |
||||||||
|
رفع Aux.hook |
ZD151-4 / 13 (ZDS1-1.5 / 13) |
||||||||||
|
عبر السفر |
ZDY123-4 / 2.2x2.2 بوصة |
||||||||||
|
السفر لمسافات طويلة |
التحكم عن بعد أو قلادة |
ZDY123-4 / 2.2x2.2 بوصة |
ZDY131-4 / 3x2 |
||||||||
|
التحكم في المقصورة |
ZDR112L2-4 / 3.0x2.8 بوصة |
ZDR125-4 / 4.6x2.8 بوصة |
|||||||||
|
رافعة كهربائية |
|
WH164 ؛ CD1 (MD1) |
|||||||||
|
ارتفاع الرفع |
م |
9 ؛ 12 ؛ 16 ؛ 24 |
|||||||||
|
فئة الواجب |
|
A3 - A5 |
|||||||||
|
مصدر الطاقة |
|
3 أطوار تيار متردد 50 هرتز ؛ 380 فولت |
|||||||||
|
يوصى بالمسار |
|
43 كجم / م |
|||||||||
|
امتداد |
م |
7.5 |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
|||
|
ماكس |
KN |
167 |
184 |
196 |
206 |
215 |
224 |
233 |
|||
|
وزن الرافعة |
التحكم عن بعد أو قلادة |
كلغ |
12530 |
14660 |
16360 |
18870 |
21650 |
24260 |
27060 |
||
|
التحكم في المقصورة |
كلغ |
13430 |
15560 |
17260 |
19770 |
22550 |
25160 |
27960 |
|||
|
الأبعاد الأساسية |
ب |
مم |
5070 - 5960 |
5572-6222 |
|||||||
|
دبليو |
مم |
3600 ~ 4500 |
|||||||||
|
مرحاض |
مم |
2200-2900 |
|||||||||
|
ك |
مم |
1600 ~ 2500 |
|||||||||
|
ح |
مم |
1900 |
|||||||||
|
H1 |
مم |
765 |
|||||||||
|
H2 |
مم |
170 |
270 |
370 |
470 |
570 |
670 |
770 |
|||
|
H3 |
مم |
2395 |
2495 |
2595 |
2695 |
2795 |
2895 |
2995 |
|||
|
H4 |
مم |
-700 |
|||||||||
|
ب |
مم |
230 |
|||||||||
|
S1 |
مم |
1100 |
|||||||||
|
ق 2 |
مم |
1600 |
|||||||||
تطبيق:
1. الرافعات ذات العارضة المزدوجة من النوع الجسر تستخدم على نطاق واسع في المصانع والمستودعات وأحواض التخزين وغيرها من المناسبات لرفع البضائع.يحظر استخدامها في البيئات المتوسطة القابلة للاشتعال والانفجار والتآكل.هناك نوعان من العمليات على الأرض وفي غرفة التحكم.يوجد نوعان من غرف العمليات ، النوع المفتوح والنوع المغلق ، والتي يمكن تقسيمها إلى نوعين من التثبيت الأيسر أو الأيمن وفقًا للوضع الفعلي.
2. الرافعات ذات العارضة المزدوجة من النوع الجسر تستخدم على نطاق واسع في ورش العمل ، المستودعات ، المخازن ، إلخ. لها مزايا الحجم الصغير ، الإرتفاع المنخفض للمبنى ، الوزن الخفيف والضغط الصغير للعجلة.
رسم ومعلمات:
تثبيت:
زيارة العملاء:
استفسار مجاني:
من أجل تقديم عرض سريع للغاية وتوفير وقت الانتظار ، من الأفضل ملء المعلومات أدناه.قم بنسخ المعلومات وإرسالها إلينا مع الاستفسار.
|
{النصائح: 5 طن ، 10 طن ، 16 طنًا ، 20 طنًا ، 30 طنًا ، 40 طنًا ، 50 طنًا حتى 550 طنًا} |
||||||||||||||||||||||||
|
{نصائح: 6 م ~ 40 م} |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
{نصائح: 380 فولت ، 50 هرتز ، تيار متردد ، ثلاثي الأطوار أو يرجى الملاحظة} |
|||||||||||||||||||||||||
|
{نصائح: A5 ، A3 ، إذا كنت لا تعرف ، يرجى ملء ما يلي} |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
{نصائح: جهاز التحكم عن بعد أو التحكم في الكابينة أو التحكم المعلق} |
|||||||||||||||||||||||||
|
{نصائح: سرعة واحدة أو سرعة مزدوجة أو سرعة غير متدرجة} |
|||||||||||||||||||||||||
|
{نصائح: سرعة واحدة أو سرعة غير متدرجة} |
|||||||||||||||||||||||||
|
{نصائح: إذا كانت الإجابة بنعم ، فيرجى ملاحظة طول السفر الطويل} |
|||||||||||||||||||||||||
|
{نصائح: إذا كانت الإجابة بنعم ، فيرجى ملاحظة طول السفر الطويل} |
|||||||||||||||||||||||||
|
سعر FOB يرجى ملاحظة FOB} |
إذا كان سقف ورشة العمل الخاص بك منخفضًا جدًا ، فمن الأفضل أن ترسل إلينا رسمًا أو رسمًا تخطيطيًا أو تُظهر لنا البيانات وبعد ذلك يمكن لمهندسنا أن يتوصل إلى حل كامل مناسب لك فقط.
نتطلع إلى استفسارك اللطيف ونأمل في مساعدة عملك القوي في المستقبل القريب!
