واجب خفيف 8 م / دقيقة رفع عارضة واحدة رافعة علوية 7.5 م -31.5 م تمتد

الرافعة الجسرية ذات العارضة الواحدة الخفيفة للخدمة الشاقة 7.5 م - 31.5 م سعة 1 طن 2 طن 3 طن 5 طن 10 طن

وصف:

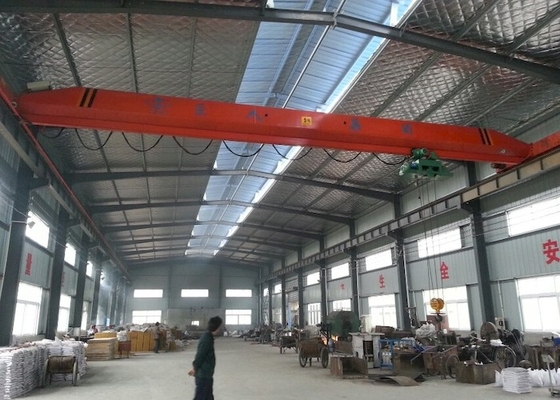

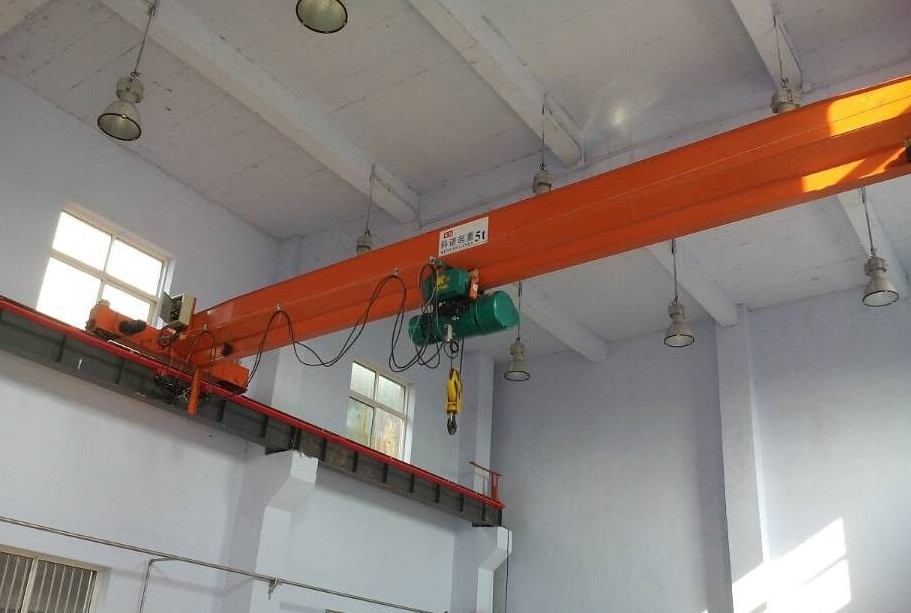

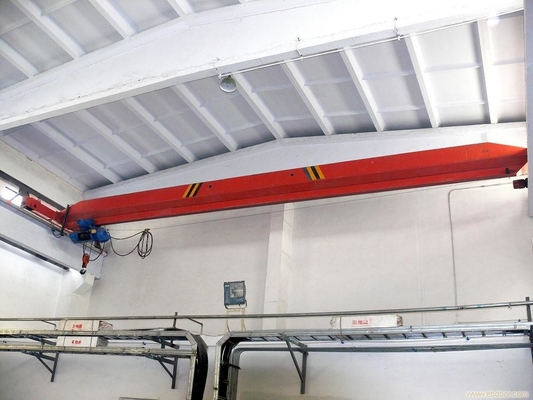

الرافعة العلوية ذات العارضة الواحدة هي نوع من الرافعات التي تتحرك على طول قضيبين متوازيين وآليات الرفع تنتقل على طول العارضة الرئيسية الأفقية.تتكون الرافعة العلوية ذات العارضة الواحدة من العارضة الرئيسية والعوارض الطرفية وآليات النقل وآلية الرفع (الرافعة) والمكونات الكهربائية.عادة ما تستخدم هذه الرافعة في ورش العمل لمسافات طويلة ويتم تشغيلها على طول القضبان على كلا الجدارين الجانبيين.

الرافعة العلوية ذات العارضة الواحدة هذه مزودة بعارضة فولاذية تقليدية أو عارضة على شكل صندوق.يمكن استخدام هذا النوع من الرافعات في مصانع الصلب ومحطات الطاقة المائية والمستودعات وورش العمل وما إلى ذلك.

1. امدادات الطاقة من خلال خط الاتصال الانزلاقي السلس.

2. الرافعة والرافعة مستقلتان بشكل متبادل ويمكنهما السفر في نفس الوقت ؛

3. مقبض تحكم مقاوم للحفر بدرجة حماية IP54 ؛

4. يتم تعليق الكابلات الكهربائية في عربة الكابلات التي تنزلق بمرونة وسلاسة على نظام إكليل للسكك الحديدية C.

الميزة الرئيسية للرافعة العلوية ذات العارضة الواحدة:

1. عارضة رئيسية صلبة على شكل صندوق ؛

2. السفع بالخردق لكامل الجسم بعد اللحام وتحرير الضغوط الداخلية.

3. الطلاء التمهيدي الغني بالزنك الايبوكسي ، وسمك الفيلم الزيتي 140μm.

4. العارضة الرئيسية و العوارض النهائية موصولة بواسطة مسامير ذات قوة عالية 10.9 درجة.

5. مدفوعة بالمخفض الكهربائي أو نظام القيادة LD التقليدي.

6. تعمل بسلاسة ، الفرامل بكفاءة ، خدمة طويلة في الحياة.

تطبيق:

غالبًا ما تكون الرافعات العلوية ذات العارضة الواحدة حل الرفع الفعال من حيث التكلفة لمختلف التطبيقات والصناعات.تستخدم الرافعات ذات العارضة الواحدة مواد أقل وهي أكثر إحكاما وخفيفة الوزن من الرافعة ذات العارضة المزدوجة ، مما يؤدي إلى توفير كبير في التكاليف في المواد والشحن والتركيب.أيضًا ، نظرًا لأنها تتطلب حزمة جسر واحد فقط ، فإن هذه الأنظمة عادةً ما يكون لها وزن ثقيل أقل ، مما يعني أنها يمكن أن تستخدم أنظمة مدارج أخف وربطها بهيكل دعم المبنى الحالي.

مواصفات القياسية:

ميزة الرافعة:

■ العارضة الجسر: بناء العارضة الصندوقية الملحومة ، القوة العالية.
■ نهاية الشاحنة: هيكل عارضة مربعة ملحومة ، صلبة الالتوائية.
■ عجلات الرافعة: عجلات فولاذية مقواة بالأسطح ، ومقاومة للتآكل بدرجة عالية.
■ الوصلات بين العارضة المتقاطعة والشاحنات الطرفية - مُصنَّعة وفقًا لتحمل آلي دقيق للحد الأدنى من التآكل.
■ رافعة اختيارية: رافعة ذات حبل سلكي كهربائي أو رافعة منخفضة الارتفاع لارتفاع رفع أعلى.
■ أقل تكلفة بسبب تصميم العربة البسيط ، وانخفاض تكاليف الشحن ، والتركيب البسيط والأسرع ، وقلة المواد اللازمة للجسور وعوارض المدارج.
■ أحمال أقل على هيكل أو أساسات المبنى بسبب انخفاض الوزن الساكن.
■ نهج خطاف أفضل لكل من سفر العربة والسفر على الجسر.
■ أسهل في التثبيت والخدمة والصيانة.
■ مثالي للورش والمستودعات وساحات المواد ومرافق التصنيع والإنتاج.

■ محرك منزلق شديد التحمل ، أو Sq.محرك قفص مع VVVF أو IP54 أو IP44 ، فئة العزل F أو H ، بداية ناعمة وتشغيل سلس.

معلومات الشركة:

تتعامل رافعة Santo بشكل أساسي في البحث ، وتطوير وإنتاج آلات الرفع ، وآلات الموانئ ، ورافعة برجية للاستخدام الإنشائي ، ومخفض السرعة ، إلخ.
تستخدم المنتجات الرائدة في Santo على نطاق واسع في الآلات ، والتعدين ، والطاقة الكهربائية ، والسكك الحديدية ، والفضاء ، والموانئ ، والبترول ، والبتروكيماويات ، وما إلى ذلك ، وتخدم منتجاتنا المشاريع الرئيسية الوطنية مثل: مشروع نقل المياه من الجنوب إلى الشمال ، الغرب - الشرق الوطني لنقل الغاز ، ومحطة الخوانق الثلاثة للطاقة الكهرومائية ، ومركز جيوتشيوان لتغذية الأقمار الصناعية ، ومحطة تشينشان للطاقة النووية ، وجسر خليج هانغتشو ، والألعاب الأولمبية في بكين ، وما إلى ذلك ، تسريع إطلاق المركبة الفضائية شنتشو -10 وتشانج إي -3 بنجاح. تم تصدير المنتجات إلى أكثر من 69 دولة مثل أمريكا ، اليابان ، روسيا ، كوريا ، إلخ. في عام 2013 ، وصلت عائدات المبيعات السنوية إلى 6.669 مليار ، واستمرت الرافعة المتنقلة والرافعة الجسرية في احتلال المركز الأول في جميع أنحاء البلاد.

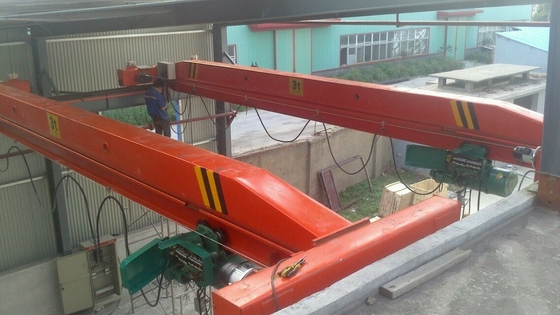

الحالات المرجعية:

إذا كنت بحاجة إلى هذا النوع من الرافعة العلوية ذات العارضة الواحدة ، فيرجى إخبارنا بالتفاصيل أدناه:

1. قدرة الرفع التي تحتاجها (طن)

2. المدى الذي تحتاجه (مسافة العجلة إلى مركز العجلة)

3. الحد الأقصى.ارتفاع الرفع من الأرض إلى مركز الخطاف (م)

4. معيار مصدر الطاقة (الجهد = V ، 50 / 60Hz ، 3 مراحل)
